2024년 6월 26일, 장비 연결 화면이 업데이트 됐습니다.
•
보다 직관적이고 간편해진 화면을 경험해 보세요.
•
업데이트 이전 화면 확인이 필요하시다면 아래의 링크를 통해 확인해 주세요.
<구 버전>
유선 카드 단말기(와이파이형) 연결
유선 카드 단말기(와이파이형) 연결0. 구성품
1. 인터넷 연결하기
전원 케이블을 [전원] 포트에 꽂고, 단말기 우측에 있는 전원 스위치를 켜 주세요.
[전화선 미사용 설정하기]

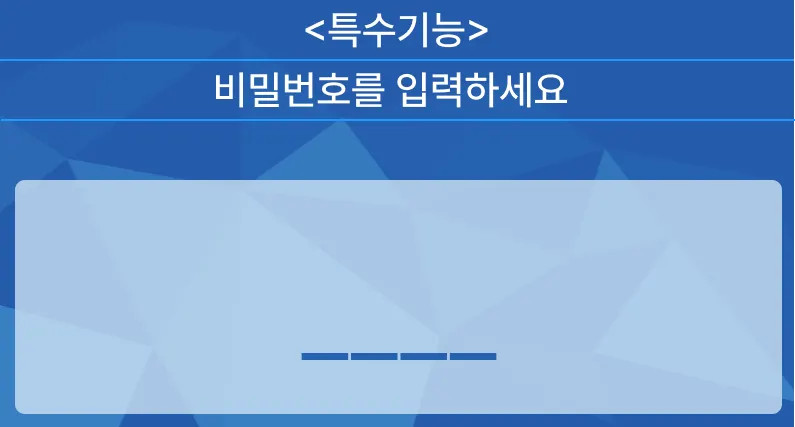

1) 메인 화면에서 [특수] → [1] [2] [3] [4]를 눌러주세요.
2) [6. 통신설정] → [입력] → [1. 전화선]을 눌러주세요.
3) [2. 미사용] → [입력]을 눌러주세요.
유의해 주세요.
•
인터넷 연결은 와이파이 또는 랜선 중 한 가지 방법을 선택해 주세요.
•
만약 상품을 처음 구매하셨거나 혹은 기기 교체를 받으셨는데 와이파이 연결을 희망하신다면 아래의 순서대로 진행해 주세요.
[랜선으로 인터넷 연결하기] → 3. TMS 다운로드하기 → 랜선 제거 → [와이파이로 인터넷 연결하기]
[와이파이로 인터넷 연결하기]
단말기 뒷편에 와이파이 동글을 끼워주세요.
1) 메인 화면에서 [특수] → [1] [2] [3] [4]를 눌러주세요.
2) [6. 통신설정] → [입력] → [2. 전용선]을 눌러주세요.
3) [1. 사용] → [입력] → [4. WIFI] → [입력]을 눌러주세요.
4) [바로가기 : ▲] · [포인트 : ▼]로 연결할 와이파이를 선택한 다음 [입력]을 눌러주세요.
•
•
5G 또는 한글명인 와이파이는 검색되지 않습니다.

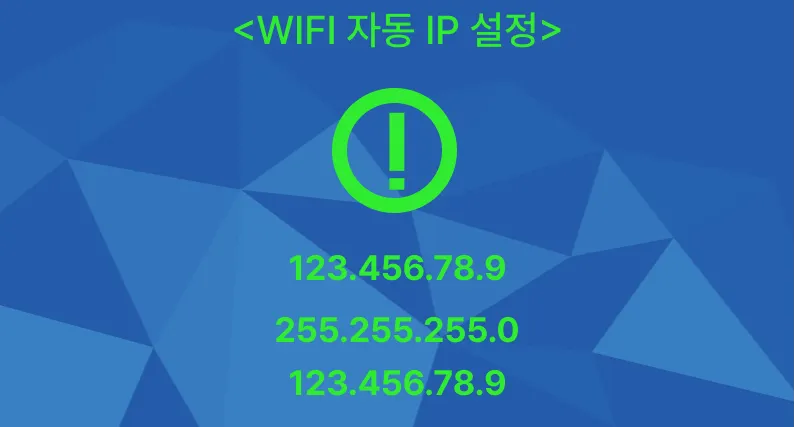

5) [1. 자동 IP] → [입력]을 눌러주세요.
6) [종료]를 눌러 메인 화면으로 나왔을 때 우측 상단에 WIFI가 표시되어 있는지 확인합니다.
[랜선으로 인터넷 연결하기]
모뎀이 아닌 안테나가 달린 유무선 공유기와 연결해야 합니다.
1) 카드 단말기와 유무선 공유기를 랜선으로 연결해 주세요.
2) [6. 통신설정] → [입력] → [2. 전용선]을 눌러주세요.

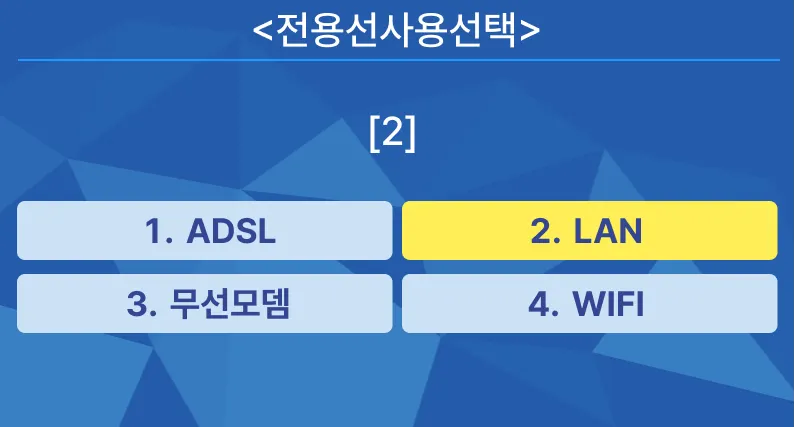

3) [1. 사용] → [입력] → [2. LAN] → [입력]을 눌러주세요.
3) [1. 자동 IP] → [입력]을 눌러주세요.
4) [종료]를 눌러 메인 화면으로 나왔을 때 우측 상단에 LAN이 표시되어 있는지 확인합니다.
2. TMS 다운로드하기
1) 메인 화면에서 [기타] → [6. TMS 다운로드] → [입력]을 눌러주세요.
2) [1] [2] [3] [4] → [1. 단말기]를 눌러주세요.

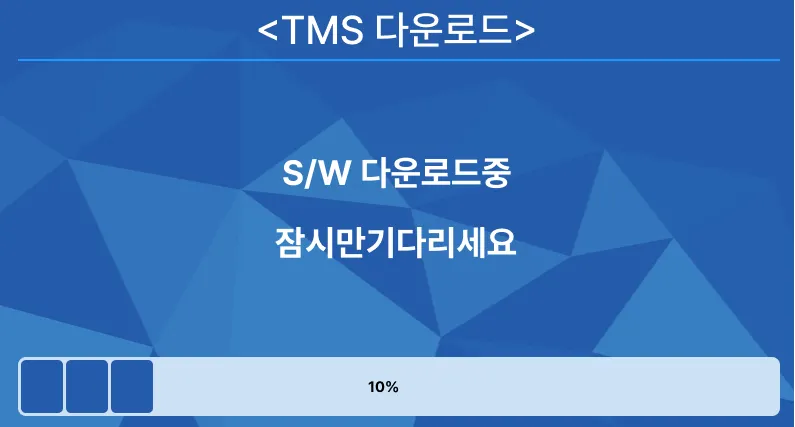

3) [1. 버전업데이트] → S/W 다운로드 중이라는 문구와 함께 진행률이 확인됩니다.
•
다운로드가 완료되면 단말기 전원이 껐다 켜집니다.
3. 가맹점 등록하기
1) 메인 화면에서 [특수] → [1] [2] [3] [4]를 눌러주세요.
2) [1. 등록/다운로드] → [입력]을 누른 다음 사업자 번호를 입력하고 다시 [입력]을 눌러주세요.
3) TID 번호를 입력한 후 영수증이 출력됩니다.
4) TID 번호를 입력한 후 [입력] → [종료]를 눌러 메인 화면으로 나왔을 때 중앙에 상호명이 표시되는지 확인합니다.
TID 번호 확인하기
•
페이히어 셀러 내 [더보기] → [장비 연결/출력] → [유선 카드 단말기]→ 가맹점 등록 확인 창에서 확인해 주세요.
예시 화면
4. 주변 장치 설정하기
[주변 장치 설정 진입하기]
1) 메인 화면에서 [특수] → [1] [2] [3] [4]를 눌러주세요.
2) [7. 주변장치설정] → [입력] → [2. POS프린터]를 눌러주세요.
[프린터 설정하기]
3) [1. 사용] → [입력] → [2. Network] → [입력]을 눌러주세요.

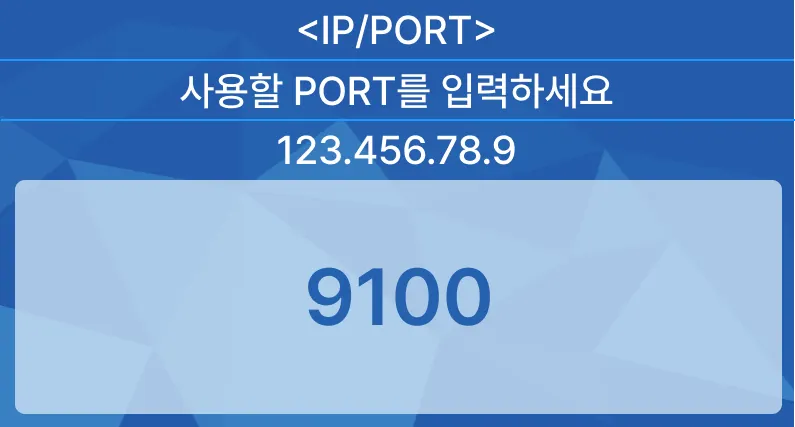

4) 사용할 포트 입력 → [입력] → 포트 번호 출력물을 확인합니다.
참고해 주세요.
출력된 영수증의 PORT 번호는 [프린터 설정]한 번호와 같아야 합니다. 다르면 [프린터 설정하기를 다시 진행 해주세요.
출력된 영수증은 다음 설정 단계에서 필요하니 보관해 주세요.
5) [1. 48byte] → [입력] → [2. 미사용] → [입력]을 눌러주세요.
6) 메인 화면에서 좌측 상단에 프린터 표시를 확인해 주세요.
[PC설정(통합) 하기]
1) 메인 화면에서 [특수] → 비밀번호 [1] [2] [3] [4]를 눌러주세요.
2) [7. 주변장치설정] → [입력] → [PC설정(통합)을 눌러주세요.
3) [2. PC리더기] → [입력] → [1. 멀티패드 모드] → [입력]을 눌러주세요.
4) [2. NetWork] → [입력]을 눌러주세요.
5) 사용할 포트 입력 → [입력] → 포트 번호 출력물을 확인합니다.
유의사항
• 단말기 설정 시, 오류가 발생하면 PORT 끝자리를 하나씩 올려서 입력해 주세요.
<예> 9100 → 9101 → 9102 → ···
• PORT 화면에서 [종료] 버튼을 누르면 설정이 해제됩니다. 반드시 다음 단계를 이어서 진행해 주세요.
6) 메인 화면에서 좌측 상단에 프린터 멀티패드 LAN 표시를 확인해 주세요.
5. 케이블 연결하기
[서명패드 연결하기]
확인해 주세요.
•
케이블 선의 양 쪽에는 SIGNPAD · CAT이라고 각각 꼬리표가 달려 있습니다.
•
SIGNPAD라고 써진 쪽을 단말기의 핀패드 포트에 꽂고, CAT이라고 써진 쪽을 서명패드 뒷면 I/F1 포트에 꽂아주세요.

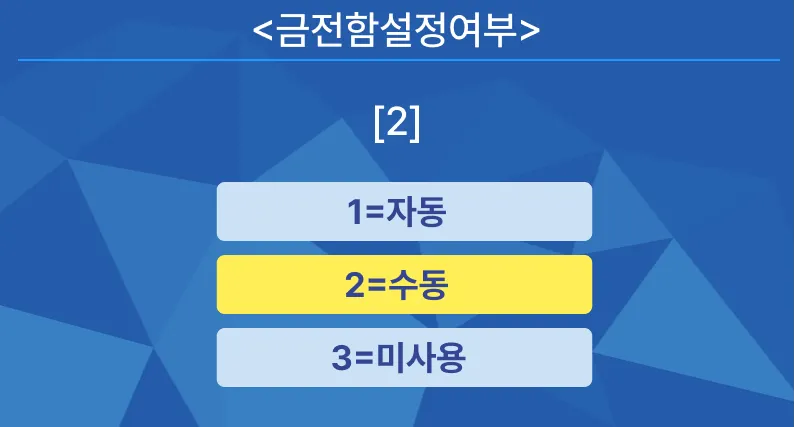

[금전함 연결하기 : 선택 사항]
참고해 주세요.
•
금전함 소형 : 단말기 구성품인 젠더선과 금전함 구성품인 케이블 선을 연결한 후 단말기 뒷편 [금전함] 포트에 연결이 가능합니다.
•
금전함 대형 : 금전함 구매 시 동봉된 케이블 선을 단말기 뒷편 [금전함] 포트에 연결주세요.
[NFC 멀티패드 연결하기]
1. NFC 멀티패드 연결 및 펌웨어 업데이트 하기
업데이트 전 반드시 단말기와 멀티패드가 연결돼 있어야 정상적으로 진행이 됩니다.
멀티패드 케이블 선에는 KOCES라는 꼬리표가 달려 있습니다.
•
KOCES라고 써 있는 쪽을 단말기 핀패드 포트에 연결하고 반대편 케이블을 멀티패드 후면 COM1 포트에 연결해 주세요.

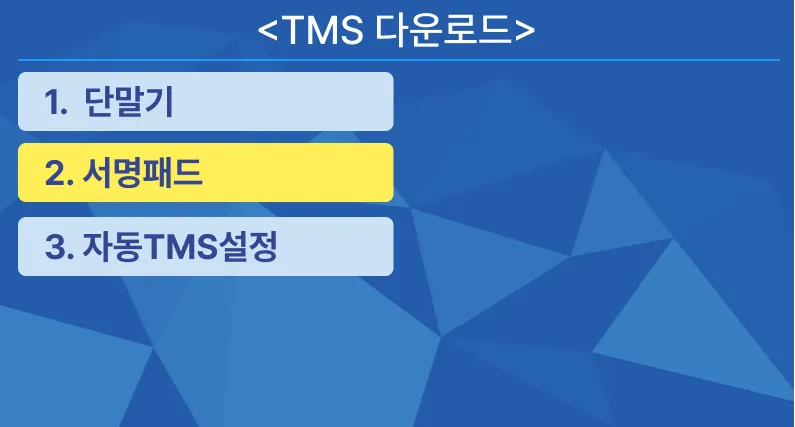

1) [기타] → [6. TMS다운로드] → [1] [2] [3] [4]를 눌러주세요.
2) [2. 서명패드] → [1. 버전업데이트]를 눌러주세요.

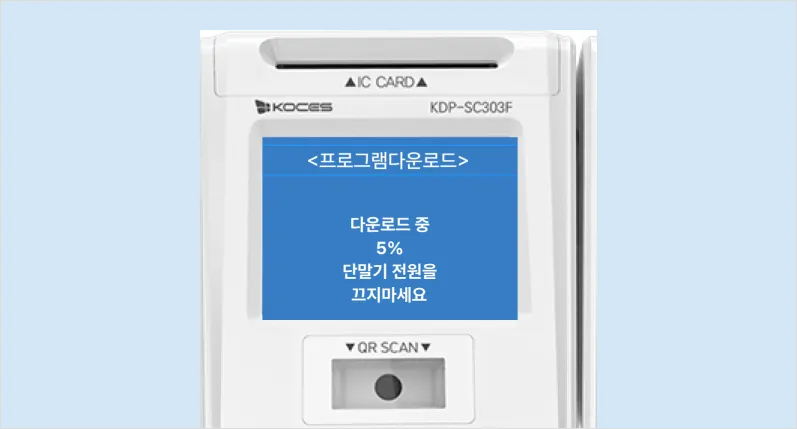

3) 다운로드 진행률이 뜨고 이후 멀티패드의 업데이트가 완료됩니다.
2. 서명패드 · 멀티패드 사용 설정하기

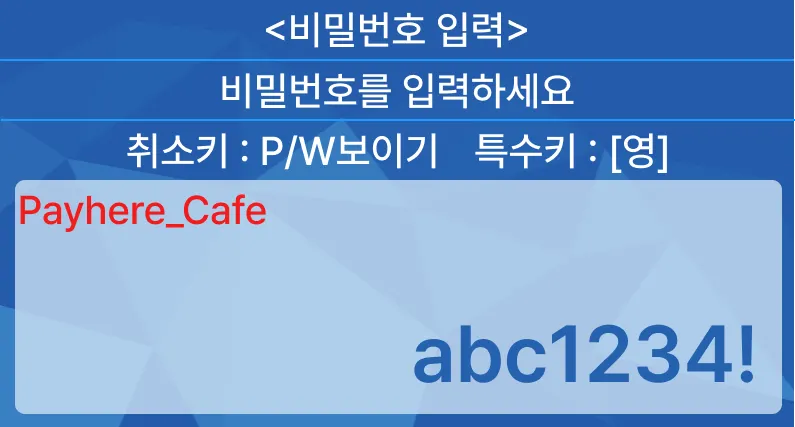

1) 시간이 표시되는 홈 화면에서 [특수] → 비밀번호 [1] [2] [3] [4]
2) [1] → [1] [입력] → [1] [입력]
3) [입력] → [1] [입력]
4) [2] [입력] → [1] [입력]

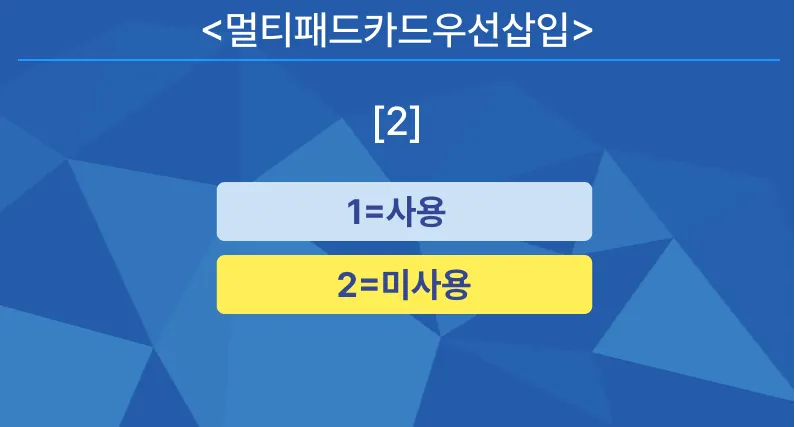

5) [1] [입력] → [2]
•
<가맹점명표시설정> 을 사용하는 경우
◦
[1] 을 누르고 가맹점명 확인 후 [입력]을 눌러주세요. 홈 화면에 다음과 같이 표시됩니다.
6) [종료]를 눌러 홈 화면으로 돌아갑니다. 왼쪽 상단에 SIGN, PIN, RF, 프린터, 멀티패드가 표시되면 정상적으로 연결된 것입니다.
6. 페이히어 셀러에 연결하기
아래 표를 참고하여 사용 환경을 확인한 후 페이히어 셀러 모바일 버전을 미리 설치해 주세요.
참고해 주세요.
•
유선 카드 단말기에 연결한 공유기에서 나온 네트워크를 모바일(휴대폰 · 태블릿)에 연결해 주세요.
•
여러 기기와 연결이 아닌 1개의 모바일(휴대폰 · 태블릿) 기기에서만 연결하여 이용해 주세요.

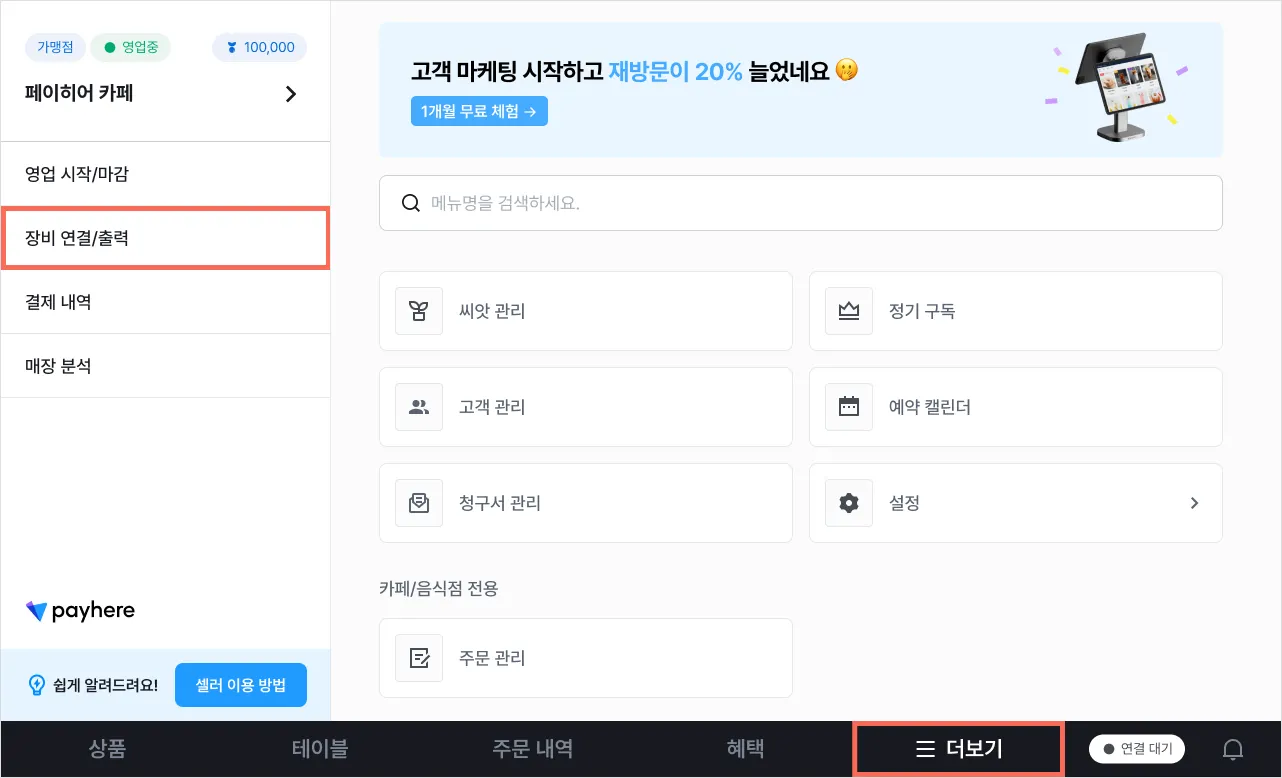

1)) 페이히어 셀러 앱을 껐다가 다시 켜고 [☰ 더보기] ➔ [장비 연결/출력] 메뉴에 들어가 주세요.

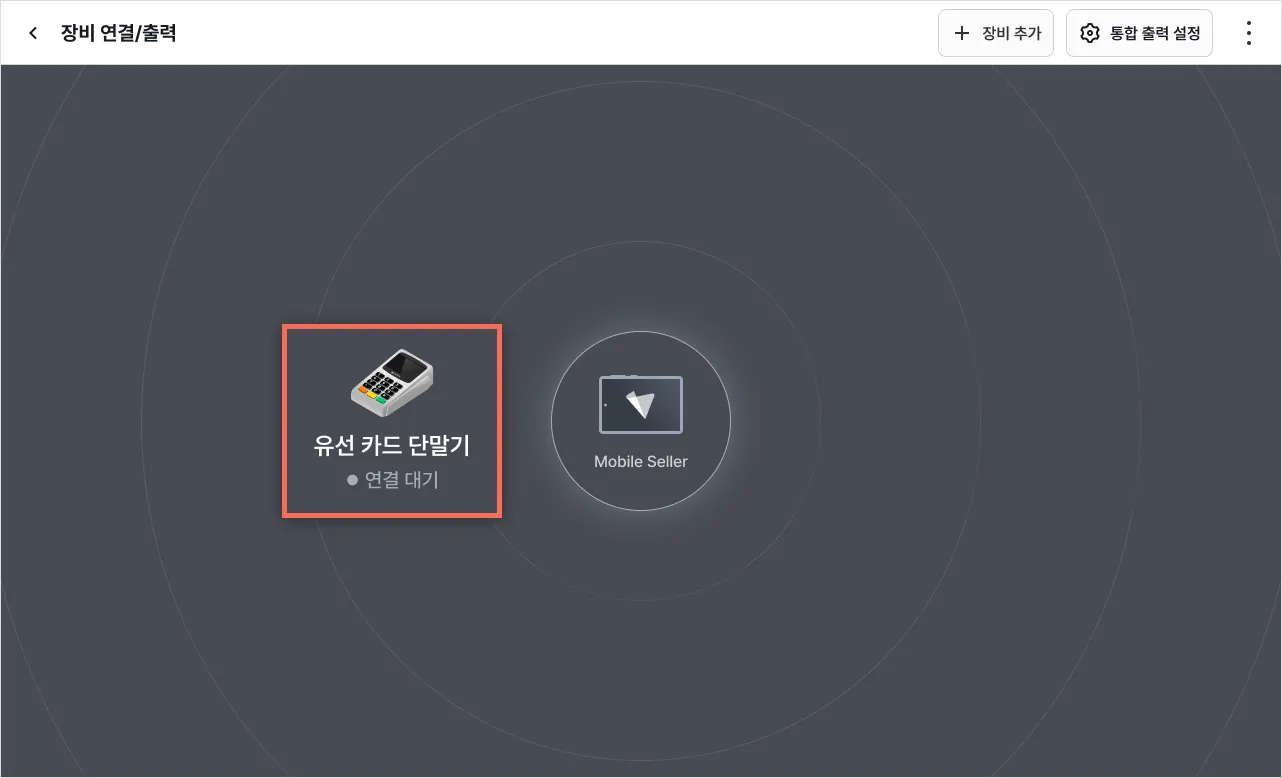

3) [유선 카드 단말기]를 눌러주세요.
4) 가맹점 등록 확인 창 →[확인]을 눌러주세요.
5) 주변 장치 설정 시, 출력된 영수증의 IP와 PORT 번호를 입력 → [등록]을 눌러주세요

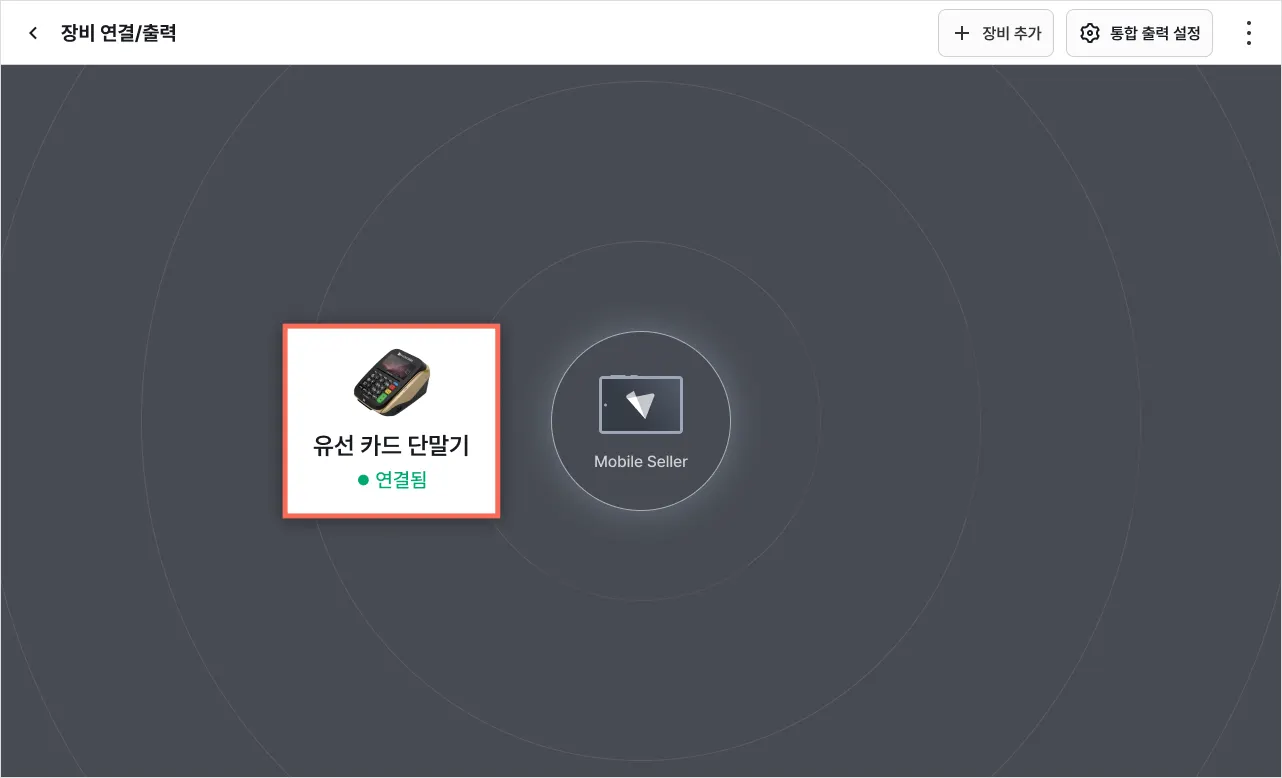

6) 정상적으로 연결되면 ● 연결됨으로 변경되며 서명패드가 자동으로 활성화 됩니다.
•
연결 완료 시, 왼쪽의 기기 정보를 눌러 무결성 검사 · 키 다운로드 꼭 진행해 주세요.
•
케이블이 연결되어 있어도 단말기 설정 · 활성화가 되어 있지 않으면 셀러와 연동되지 않습니다.
7) [인쇄 설정]을 누르면 출력할 인쇄 종류 · 간단한 주문서 설정이 가능합니다.
출력 설정
자세한 출력 설정은 아래의 페이지를 눌러주세요.
7. 기타
[페이히어 셀러와 연결 해제 하기]
1) 페이히어 셀러 내 [더보기] → [장비 연결/출력]을 눌러주세요.
2) [유선 카드 단말기] → [연결 해제]를 누릅니다.
[멀티패드로 간편 결제하기]
참고해 주세요.
•
멀티 패드에 장착된 스캐너를 통해 간편 결제 바코드와 QR코드를 스캔할 수 있습니다.
•
결제 화면 내 [기타 결제 수단] → [간편 결제]를 누르면 연결된 멀티 패드로 QR · 바코드 스캔이 가능합니다.
쾌적한 연결을 위한 꿀팁
TIP
•
단말기와 공유기의 전원을 끄면 IP가 변동될 수 있습니다. IP 재연결이 번거로울 수 있으니, 영업 마감한 후에도 공유기와 유선 카드 단말기를 켜놓고 가시는 것을 권장 드려요.
•
공유기 위치는 서랍장 안이나 구석보다 매장 가운데, 높은 곳이 좋아요!
•
공유기가 뜨거우면(발열) 공유기를 리셋하고 메모리를 정리해 주세요.
•
인터넷이 느리거나 신호가 약하면 통신사에 문의해 점검해 주세요.
