0. 구성품
1. 인터넷 연결하기
전원 케이블을 [전원] 포트에 꽂고, 단말기 우측에 있는 전원 스위치를 켜 주세요.

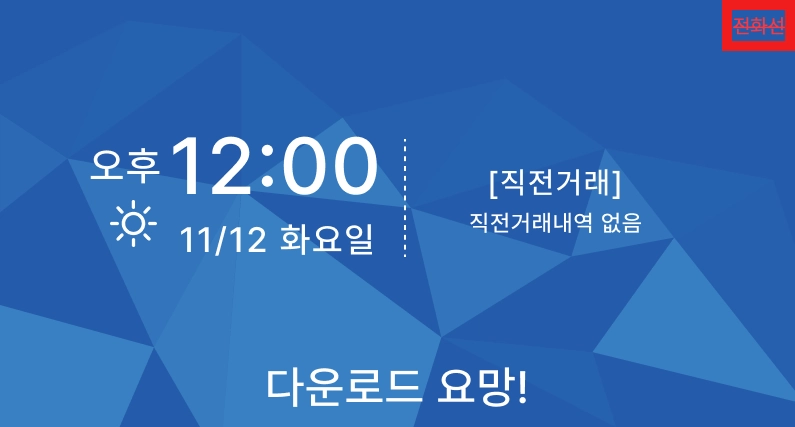

[전화선 미사용 설정하기]

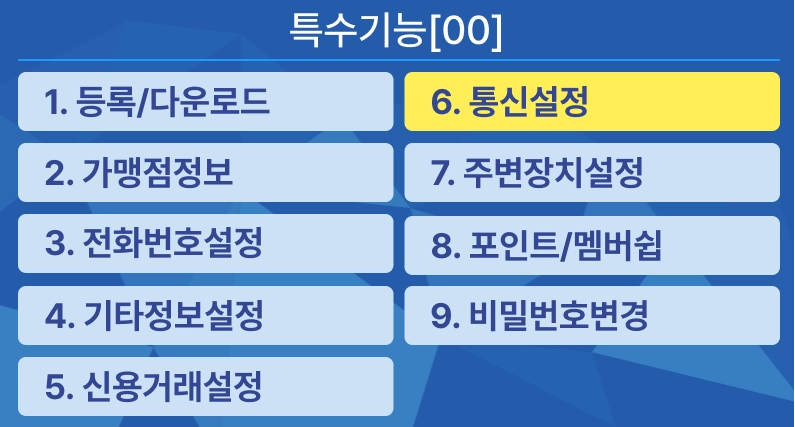

1) 메인 화면에서 [특수] → [1] [2] [3] [4]를 눌러주세요.

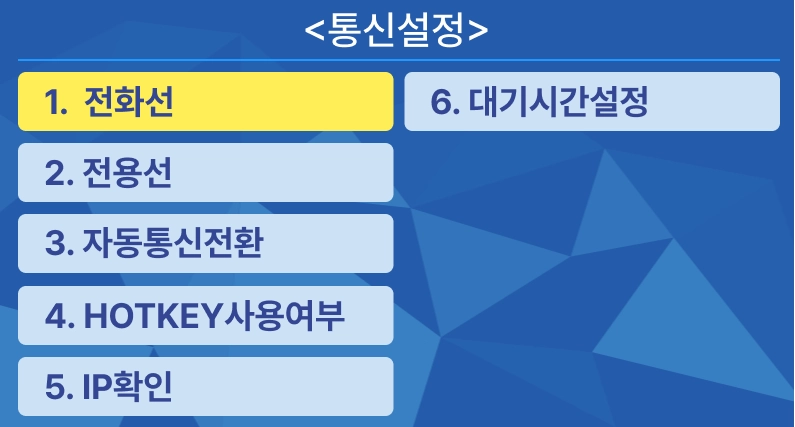

2) [6. 통신설정] → [입력] → [1. 전화선]을 눌러주세요.
3) [2. 미사용] → [입력]을 눌러주세요.
유의해 주세요.
•
인터넷 연결은 와이파이 또는 랜선 중 한 가지 방법을 선택해 주세요.
•
만약 상품을 처음 구매하셨거나 혹은 기기 교체를 받으셨는데 와이파이 연결을 희망하신다면 아래의 순서대로 진행해 주세요.
[랜선으로 인터넷 연결하기] → 3. TMS 다운로드하기 → 랜선 제거 → [와이파이로 인터넷 연결하기]
[와이파이로 인터넷 연결하기]

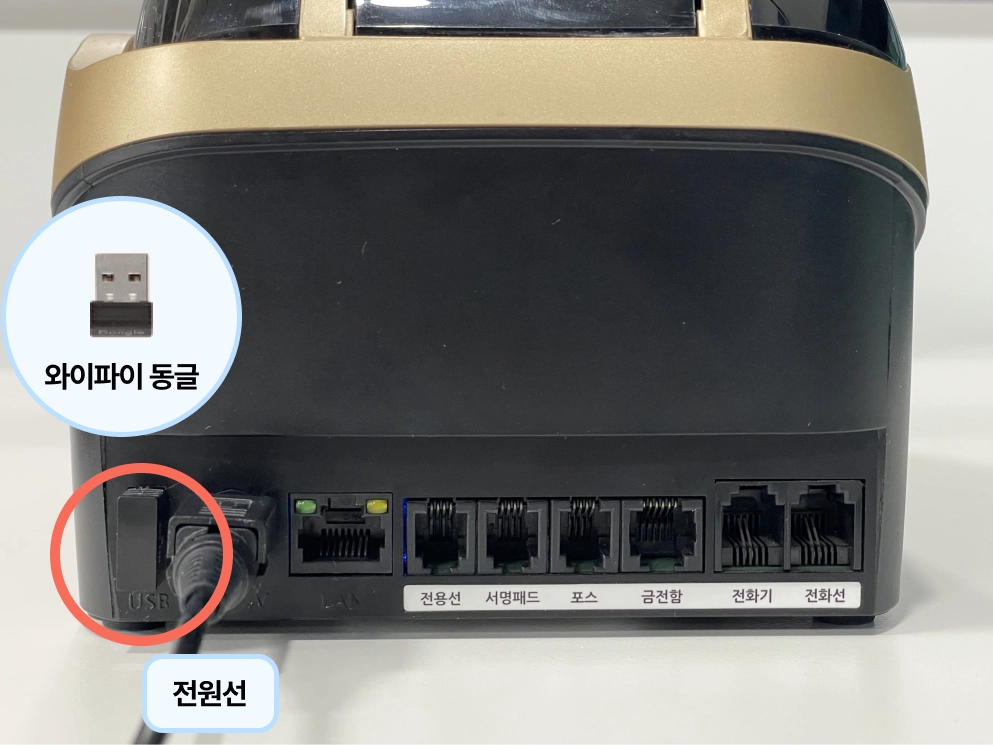

단말기 뒷편에 와이파이 동글을 끼워주세요.
1) 메인 화면에서 [특수] → [1] [2] [3] [4]를 눌러주세요.

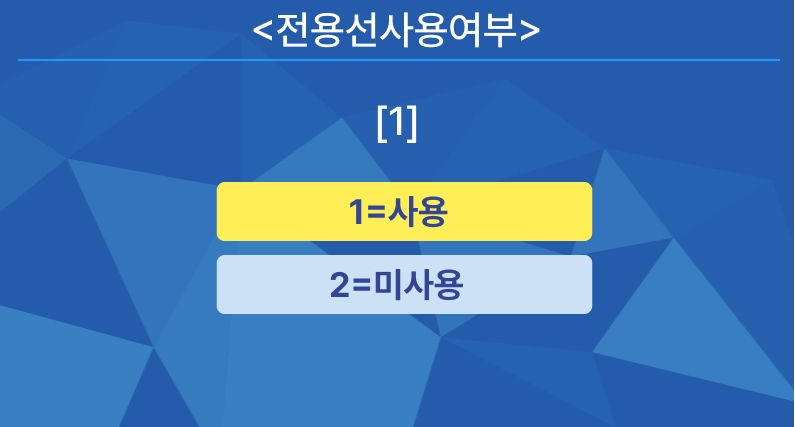

2) [6. 통신설정] → [입력] → [2. 전용선]을 눌러주세요.
3) [1. 사용] → [입력] → [4. WIFI] → [입력]을 눌러주세요.

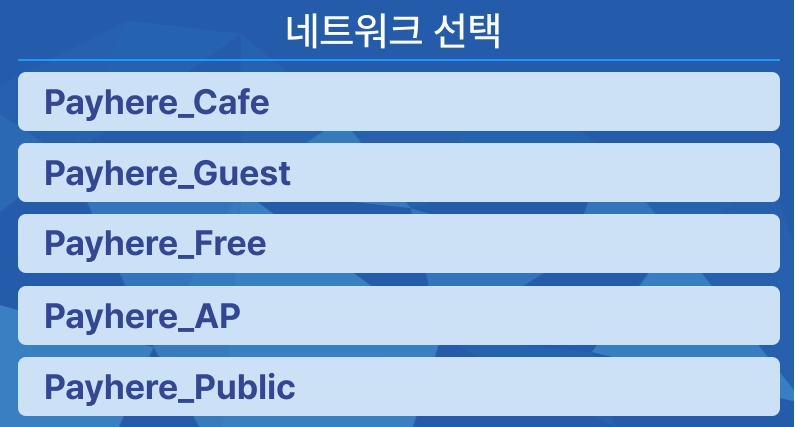

4) [바로가기 : ▲] · [포인트 : ▼]로 연결할 와이파이를 선택한 다음 [입력]을 눌러주세요.
•
•
5G 또는 한글명인 와이파이는 검색되지 않습니다.

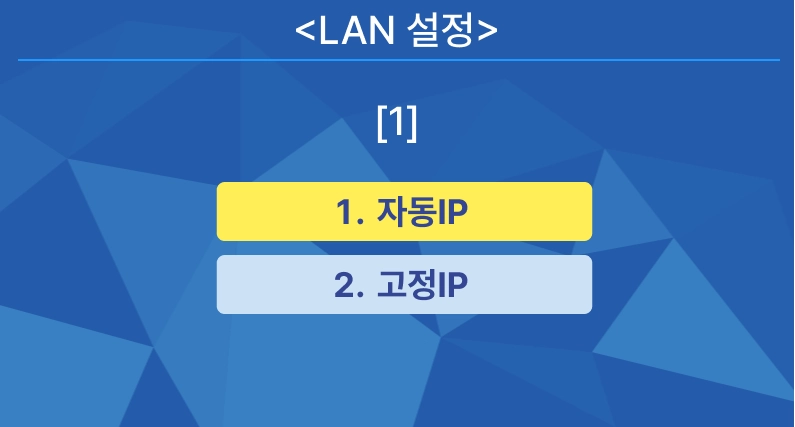

5) [1. 자동 IP] → [입력]을 눌러주세요.
6) [종료]를 눌러 메인 화면으로 나왔을 때 우측 상단에 WIFI가 표시되어 있는지 확인합니다.
[랜선으로 인터넷 연결하기]

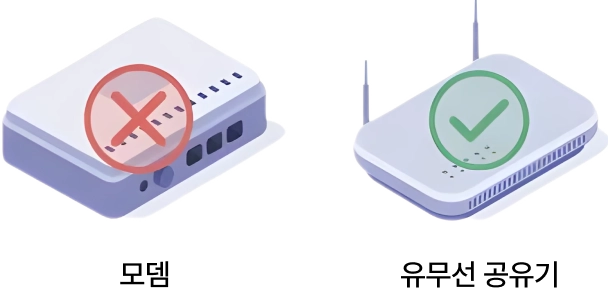

모뎀이 아닌 안테나가 달린 유무선 공유기와 연결해야 합니다.

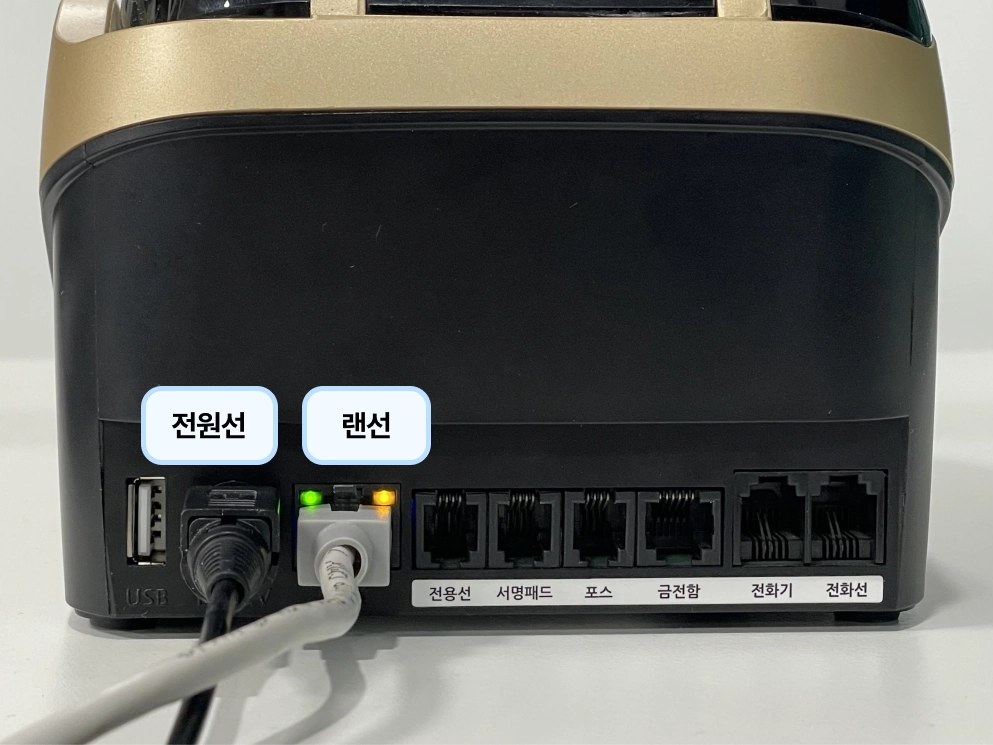

1) 카드 단말기와 유무선 공유기를 랜선으로 연결해 주세요.
2) [6. 통신설정] → [입력] → [2. 전용선]을 눌러주세요.
3) [1. 사용] → [입력] → [2. LAN] → [입력]을 눌러주세요.
3) [1. 자동 IP] → [입력]을 눌러주세요.

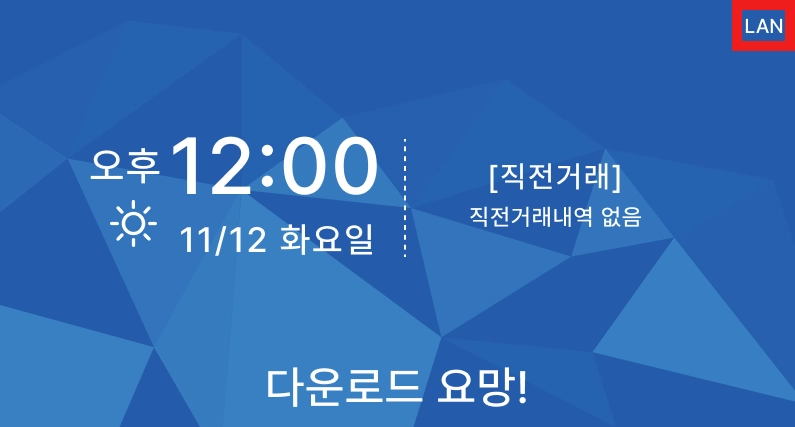

4) [종료]를 눌러 메인 화면으로 나왔을 때 우측 상단에 LAN이 표시되어 있는지 확인합니다.

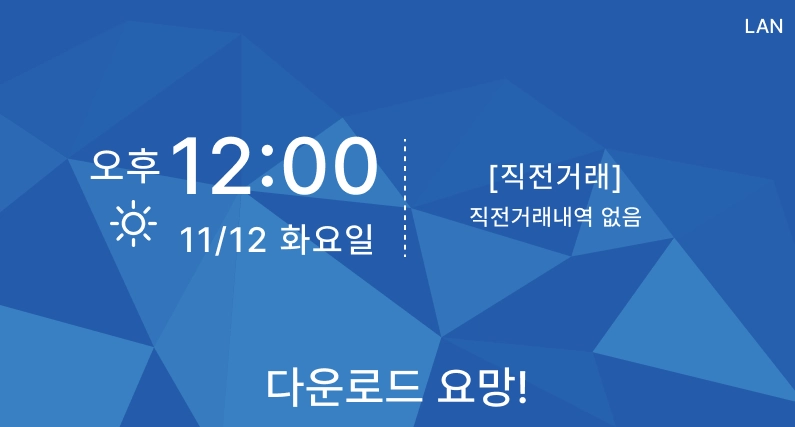

2. TMS 다운로드하기

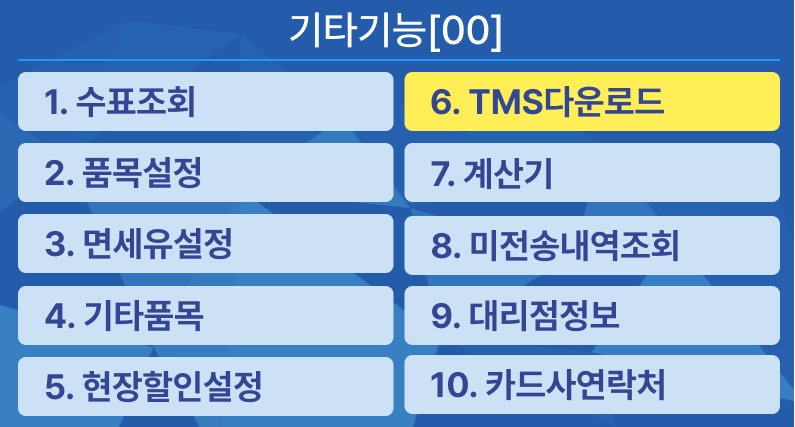

1) 메인 화면에서 [기타] → [6. TMS 다운로드] → [입력]을 눌러주세요.
2) [1] [2] [3] [4] → [1. 단말기]를 눌러주세요.

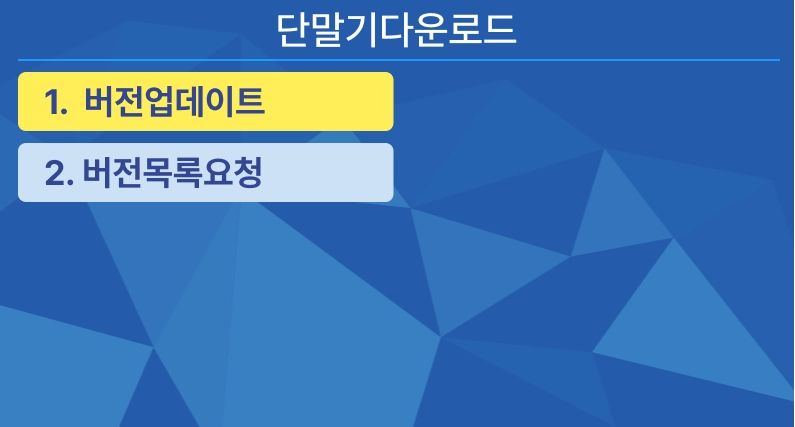

3) [1. 버전업데이트] → S/W 다운로드 중이라는 문구와 함께 진행률이 확인됩니다.
•
다운로드가 완료되면 단말기 전원이 껐다 켜집니다.
3. 가맹점 등록하기
1) 메인 화면에서 [특수] → [1] [2] [3] [4]를 눌러주세요.
2) [1. 등록/다운로드] → [입력]을 누른 다음 사업자 번호를 입력하고 다시 [입력]을 눌러주세요,

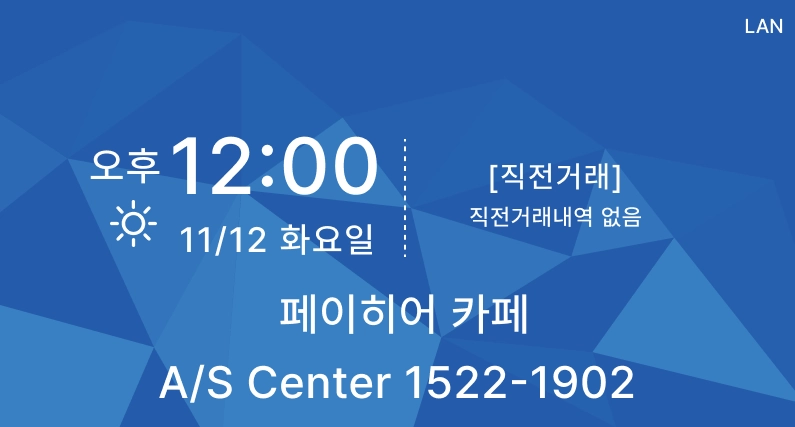

3) TID 번호를 입력한 후 [입력] → [종료]를 눌러 메인 화면으로 나왔을 때 중앙에 상호명이 표시되는지 확인합니다.
TID 번호 확인하기
•
페이히어 셀러 내 [더보기] → [장비 연결/출력] → [유선 카드 단말기]→ 가맹점 등록 확인 창에서 확인해 주세요.
예시 화면
4. 주변 장치 설정하기
[주변 장치 설정 진입하기]
1) 홈 화면에서 [특수] → 비밀번호 [1] [2] [3] [4]를 눌러주세요.

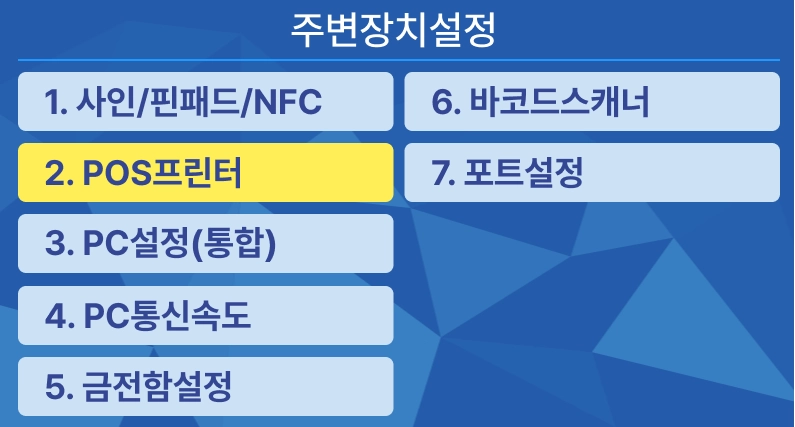

2) [7. 주변장치설정] → [입력]을 눌러주세요.

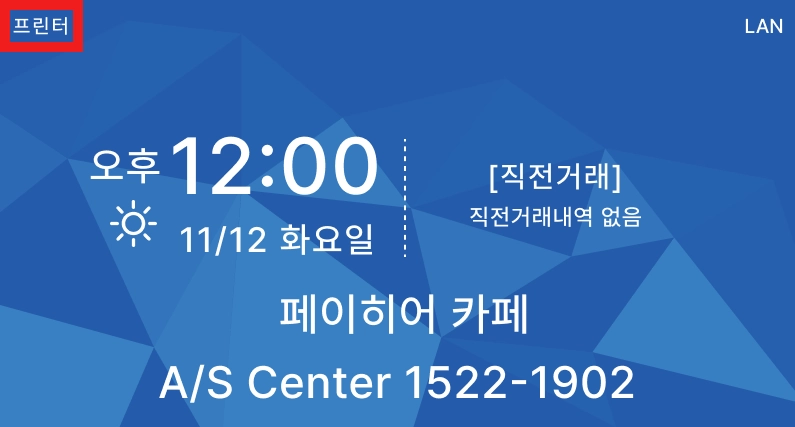

[POS프린터 설정하기]
1) [2. POS프린터]를 눌러주세요.

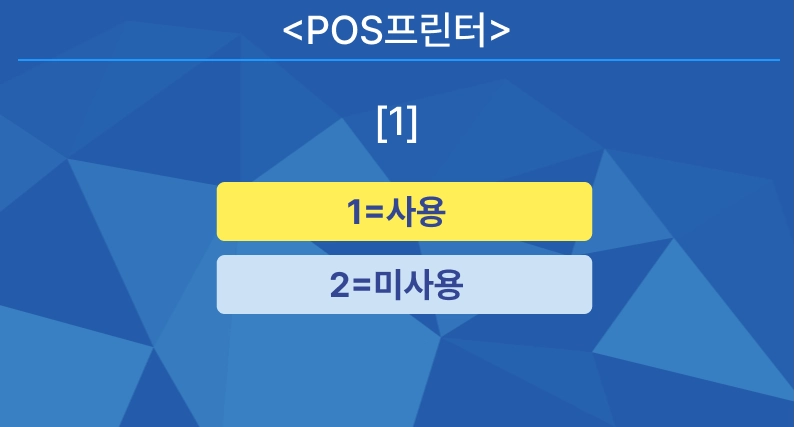

2) [1.사용] → [입력] → [2. NetWork] → [입력]을 눌러주세요.
3) 사용할 포트 입력 → [입력] → 포트 번호 출력물을 확인합니다.

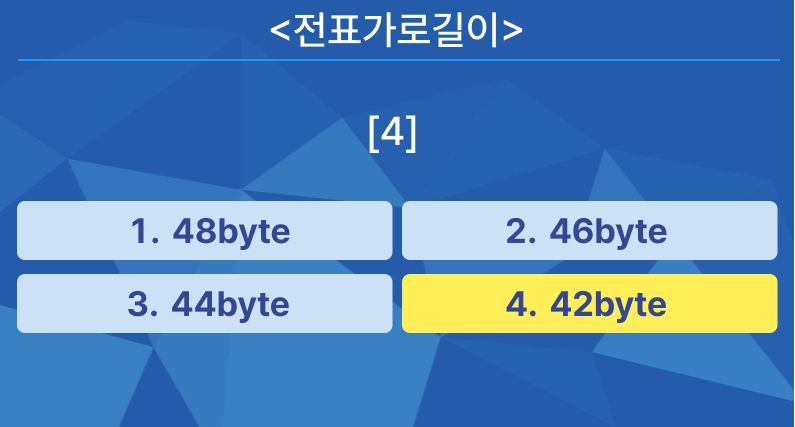

4) [4. 42byte] → [입력] → [2. 미사용] → [입력]을 눌러주세요.
[PC 버전 설정하기]
1) [3. PC 설정(통합)] → [1. PC 연동 거래] → [입력] → [2.NetWork] → [입력]을 눌러주세요.
2) 사용할 포트 입력 → [입력] → 포트 번호 출력물을 확인합니다.
4) [1.사용] → [입력] → [2. 미사용] → [입력]을 눌러주세요.
5) [1. 완성형] → [입력] → [2. 미사용] → [입력]을 눌러주세요.
[통신 속도 설정하기]
[4. PC통신속도] → [5. 115200] → [입력]을 눌러주세요.
5. 케이블 연결하기
[서명패드 연결하기]
확인해 주세요.
•
케이블 선의 양 쪽에는 SIGNPAD · CAT이라고 각각 꼬리표가 달려 있습니다.
•
SIGNPAD라고 써진 쪽을 단말기의 핀패드 포트에 꽂고, CAT이라고 써진 쪽을 서명패드 뒷면 I/F1 포트에 꽂아주세요.
[금전함 연결하기 : 선택 사항]
참고해 주세요.
•

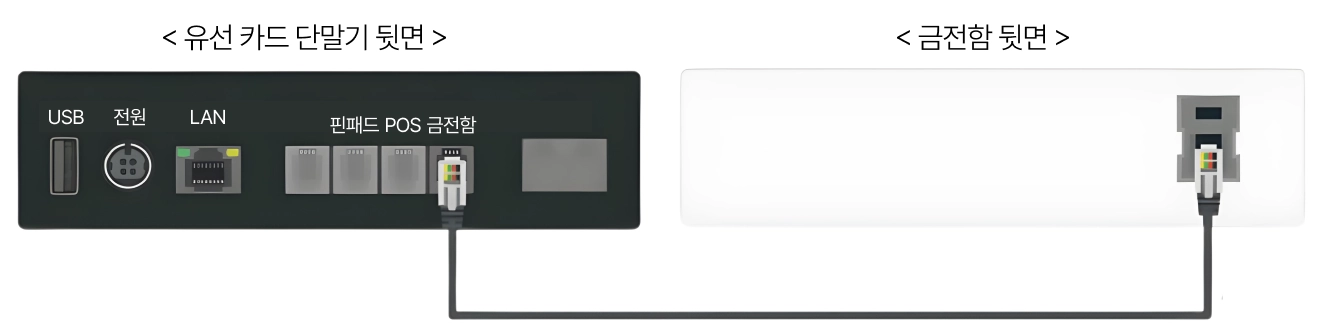

금전함 소형 : 단말기 구성품인 젠더선과 금전함 구성품인 케이블 선을 연결한 후 단말기 뒷편 [금전함] 포트에 연결이 가능합니다.
•
금전함 대형 : 금전함 구매 시 동봉된 케이블 선을 단말기 뒷편 [금전함] 포트에 연결주세요.
[NFC 멀티패드 연결하기]
1. NFC 멀티패드 연결 및 펌웨어 업데이트 하기
업데이트 전 반드시 단말기와 멀티패드가 연결돼 있어야 정상적으로 진행이 됩니다.

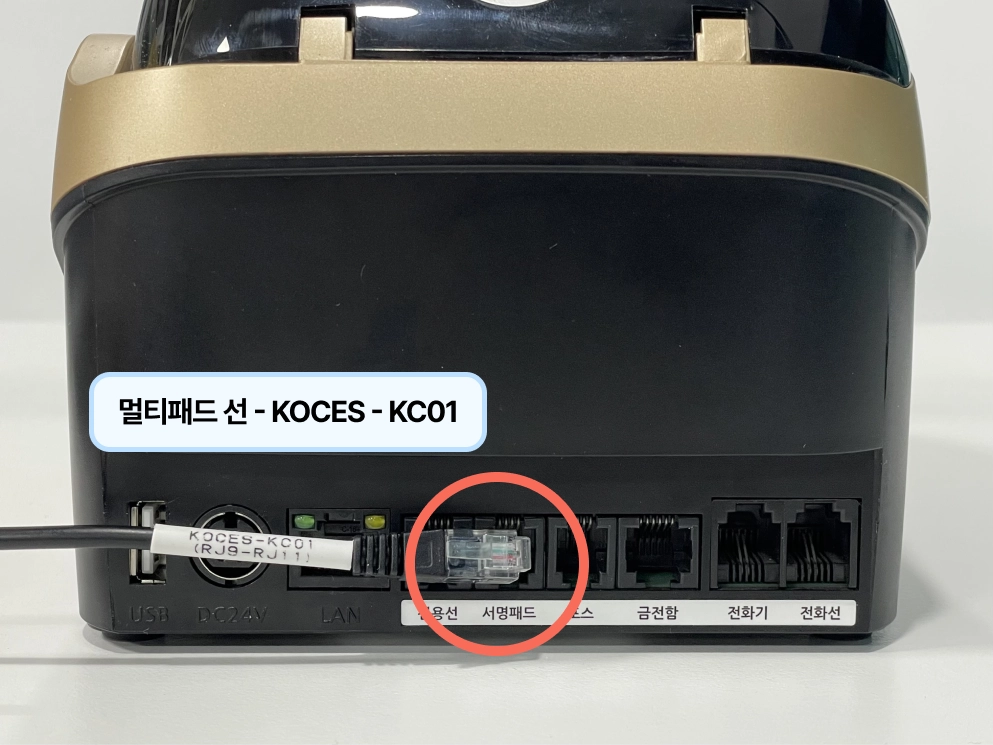

멀티패드 케이블 선에는 KOCES라는 꼬리표가 달려 있습니다.
•

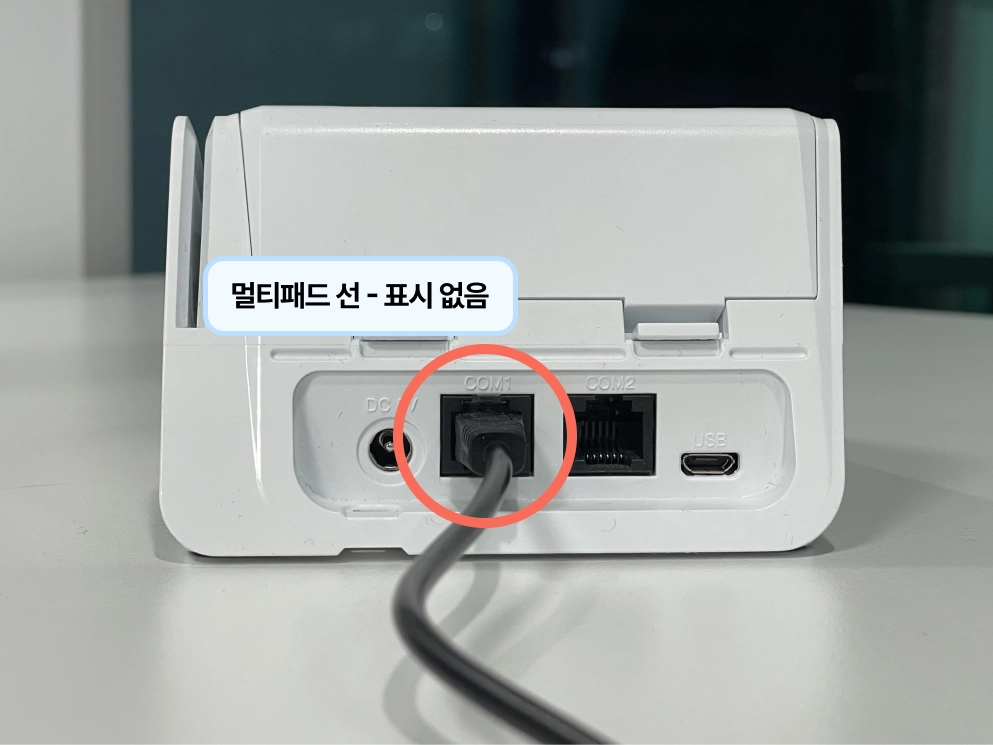

KOCES라고 써 있는 쪽을 단말기 핀패드 포트에 연결하고 반대편 케이블을 멀티패드 후면 COM1 포트에 연결해 주세요.
1) [기타] → [6. TMS다운로드] → [1] [2] [3] [4]를 눌러주세요.
2) [2. 서명패드] → [1. 버전업데이트]를 눌러주세요.
3) 다운로드 진행률이 뜨고 이후 멀티패드의 업데이트가 완료됩니다.
2. 서명패드 · 멀티패드 사용 설정하기
1) 시간이 표시되는 홈 화면에서 [특수] → 비밀번호 [1] [2] [3] [4]를 눌러주세요.
2) [1.사인/핀패드/NFC] → [1.사용] [입력] → [1.사용] [입력]을 눌러주세요
3) [입력] → [1.한글] [입력]을 눌러주세요
4) [2.미사용] [입력] → [1.사용] [입력]을 눌러주세요.

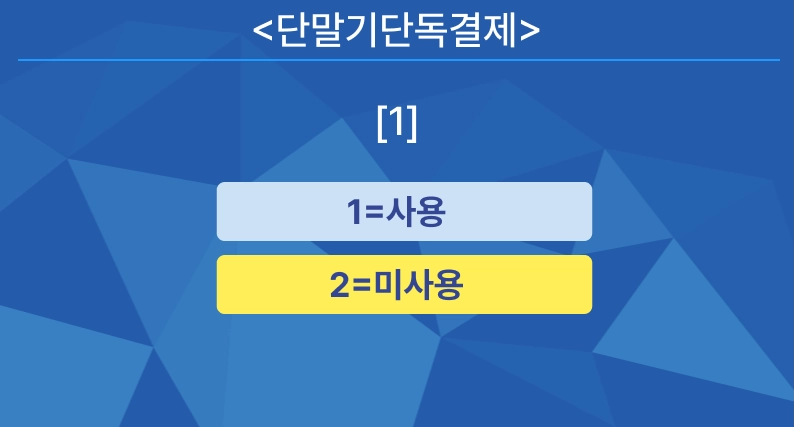

5) [1.사용] [입력] → [2.미사용] [입력]을 눌러주세요.
•

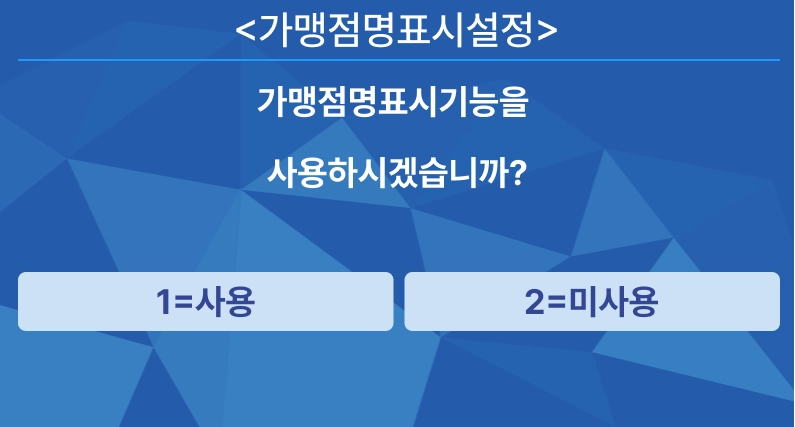

<가맹점명표시설정> 을 사용하는 경우
◦

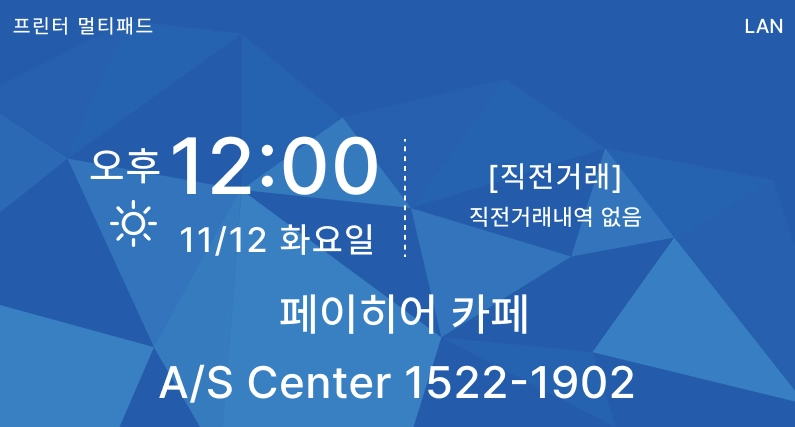

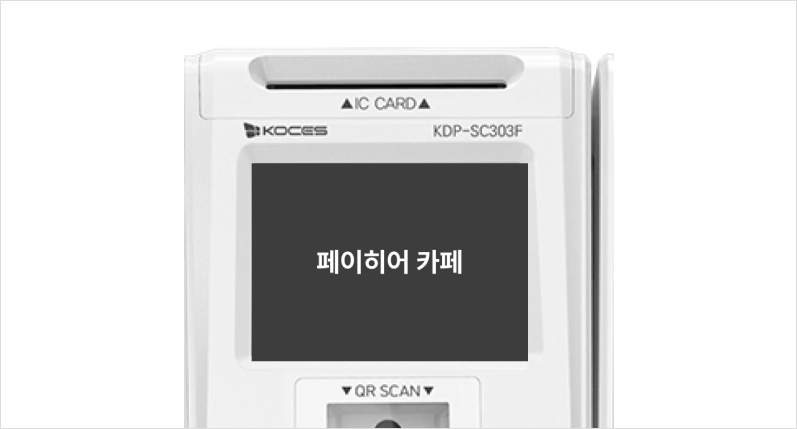

[1] 을 누르고 가맹점명 확인 후 [입력]을 눌러주세요. 홈 화면에 다음과 같이 표시됩니다.

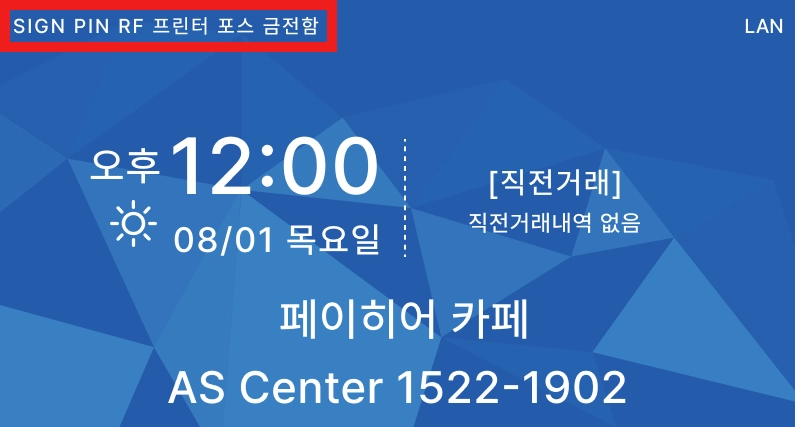

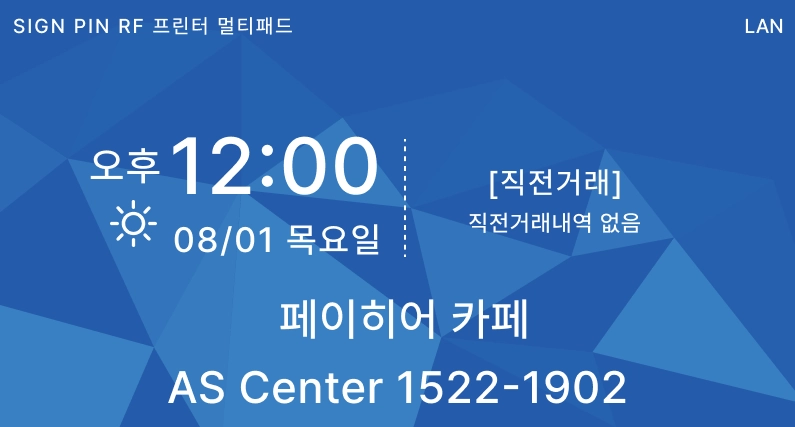

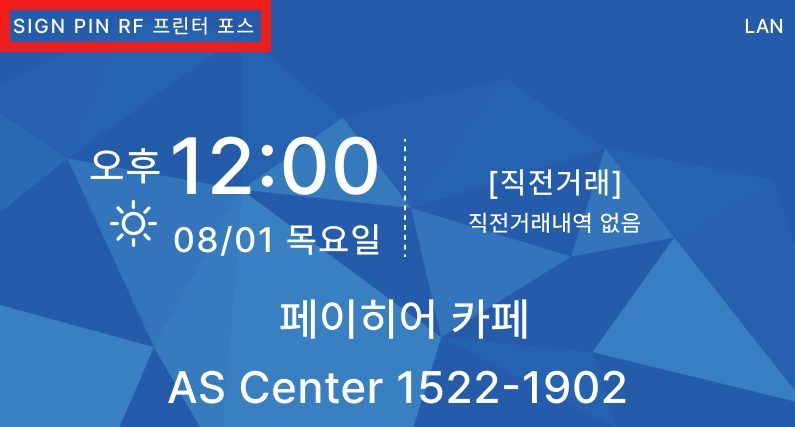

6) [종료]를 눌러 홈 화면으로 돌아갑니다. 왼쪽 상단에 SIGN, PIN, RF, 프린터, POS가 표시되면 정상적으로 연결된 것입니다.
6. 페이히어 셀러 연결하기
아래 표를 참고하여 사용 환경을 확인한 후 페이히어 셀러 PC 버전을 미리 설치해 주세요.
참고해 주세요.
•
셀러 PC 버전(노트북 · 데스크톱 · Mac · 포스기)과 단말기를 연결할 경우 유선 또는 무선 연결 중 한 가지 방법을 선택하여 연결합니다.
•
단 Mac OS(아이맥 · 맥북)인 경우 무선 연결만 가능합니다.

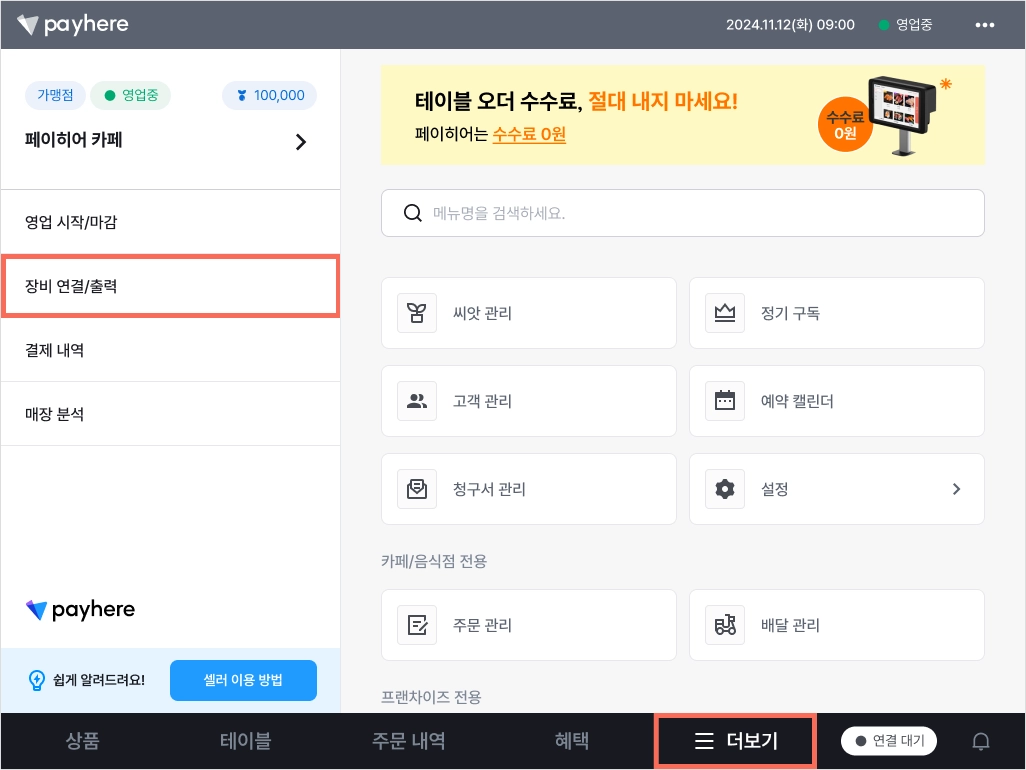

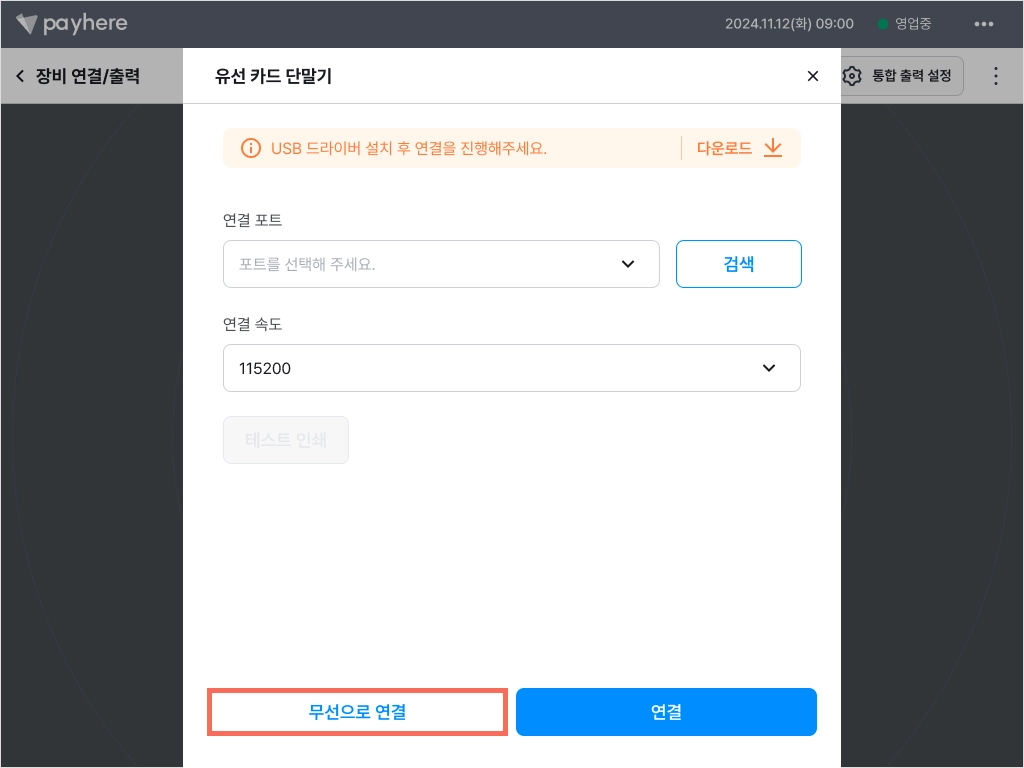

1) [☰ 더보기] → [장비 연결/출력] → [유선 카드 단말기]를 눌러주세요.
2) 가맹점 등록 확인 창에서 [확인] → [무선으로 연결] 버튼을 눌러주세요.
3) 단말기 설정에서 출력된 IP와 포트 번호를 입력해 주세요.
4) 정상적으로 ● 연결됨으로 변경되며 서명패드(멀티패드)가 자동으로 활성화됩니다.
•
케이블이 연결되어 있어도 단말기 설정 · 활성화가 되어 있지 않으면 셀러와 연동되지 않습니다.
유의해 주세요.
•
유선 카드 단말기와 PC는 반드시 같은 공유기(네트워크)에 연결해 주세요.
5) 장비 상세에서 [인쇄 설정]을 누르면 출력할 인쇄 종류 · 간단한 주문서 설정이 가능합니다.
출력 설정
자세한 출력 설정은 아래의 페이지를 눌러주세요.
7. 기타
[페이히어 셀러와 연결 해제하기]
1) 페이히어 셀러 내 [더보기] → [장비 연결/출력]을 눌러주세요.
2) [유선 카드 단말기] → [연결 해제]를 누릅니다.
[멀티패드로 간편 결제하기]
참고해 주세요.
•
멀티 패드에 장착된 스캐너를 통해 간편 결제 바코드와 QR코드를 스캔할 수 있습니다.
•
결제 화면 내 [기타 결제 수단] → [간편 결제]를 누르면 연결된 멀티 패드로 QR · 바코드 스캔이 가능합니다.
