소형 · 중형 스탠드

- 목록 -

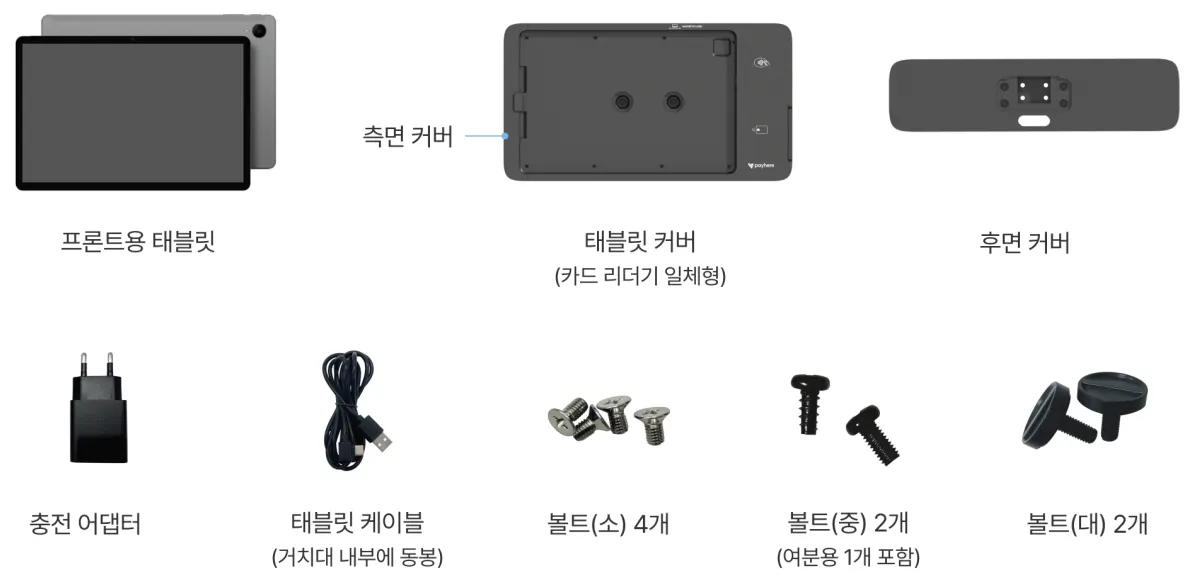

1. 구성품

참고해 주세요.

•

소형 · 중형 싱글 · 중형 듀얼 모두 조립 방법은 동일합니다.

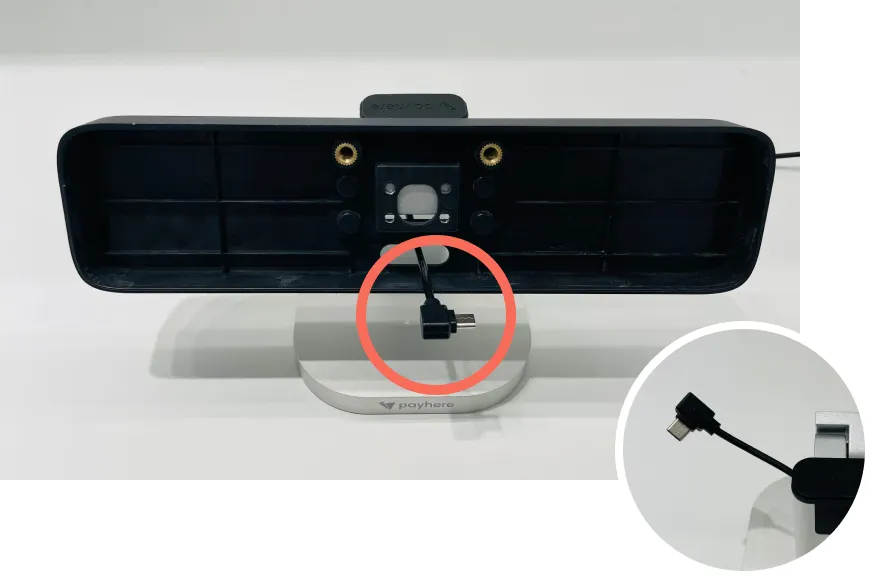

1) 거치대 내부에 동봉된 케이블을 후면 커버 구멍으로 통과시켜주세요.

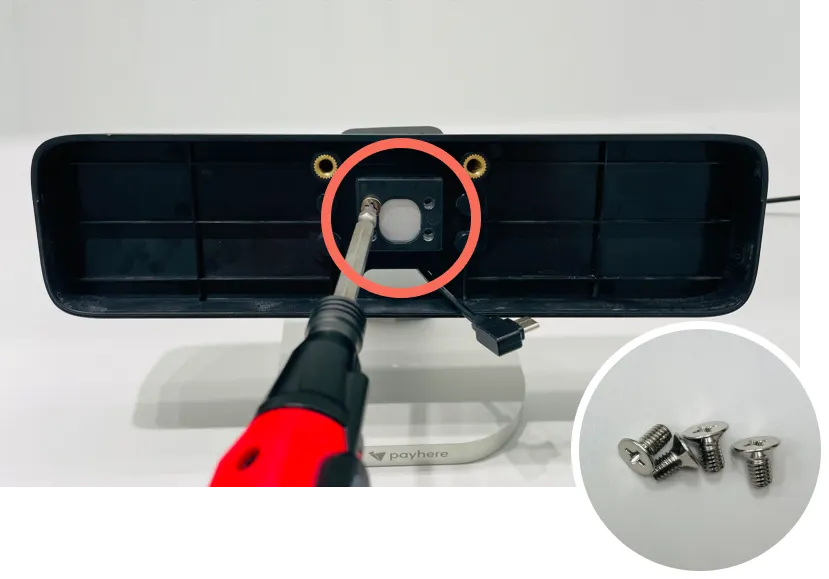

2) 거치대와 후면 커버 홈을 맞추고 볼트(소) 4개로 고정해 주세요.

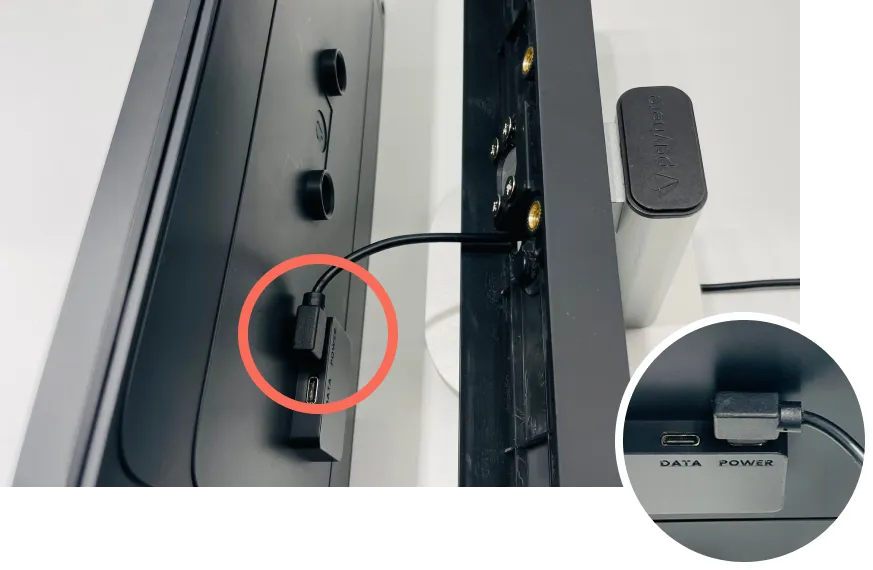

3) 후면 커버로 통과시킨 케이블을 태블릿 커버 뒷면 ‘POWER 포트’에 꽂아주세요.

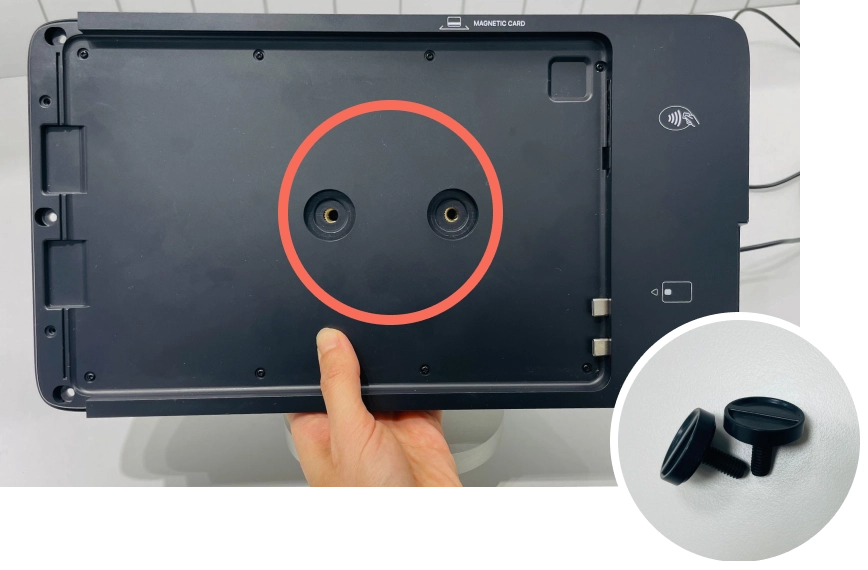

4) 케이블을 연결한 상태에서 태블릿 커버와 후면 커버 홈을 맞추고, 볼트(대) 2개로 가운데를 고정해 주세요.

참고해 주세요.

•

볼트 너트를 꽉 조이면 보조 배터리가 들어가기 어렵고, 덜 조이면 흔들림이 있을 수 있어요.

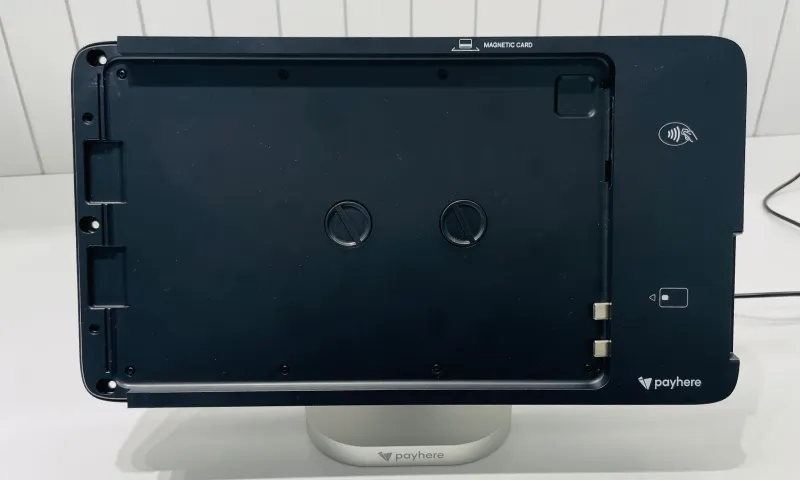

5) 거치대와 태블릿 커버가 잘 고정됐는지 확인해 주세요.

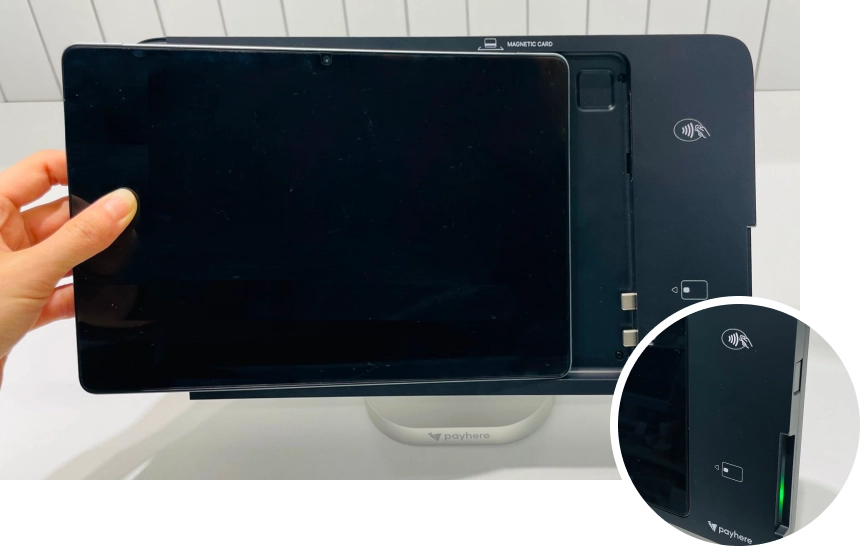

6) 오른쪽 하단 연결 단자에 맞춰 태블릿을 끼워주세요.

•

올바르게 연결됐다면 효과음과 함께 오른쪽 하단 IC 투입구에 초록색 불이 들어옵니다.

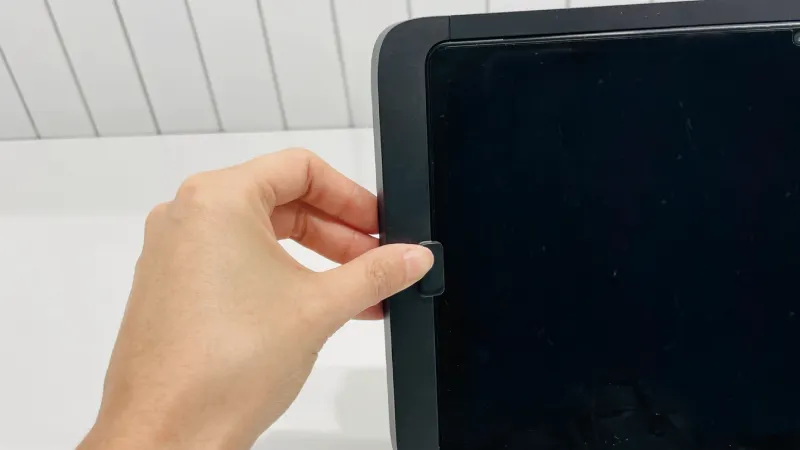

7) 왼쪽 측면 커버를 홈에 맞춰 결합해 주세요.

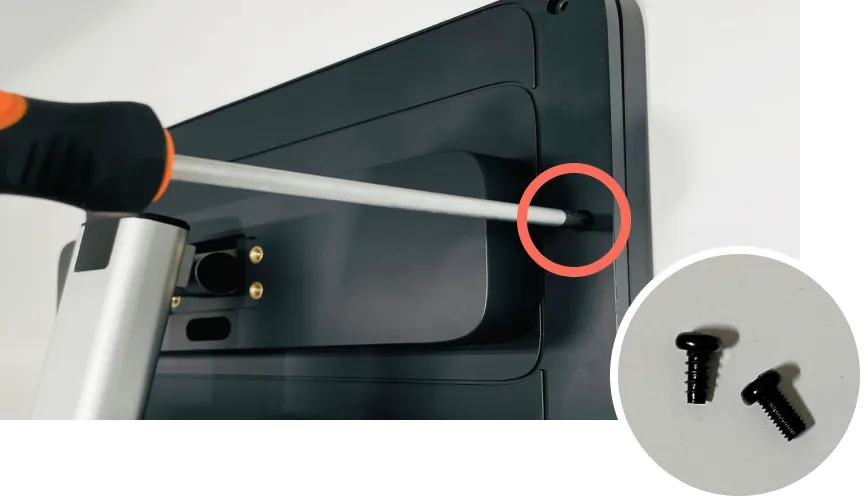

8) 커버 왼쪽 뒷면 가운데 구멍을 볼트(중) 1개로 고정해 주세요.

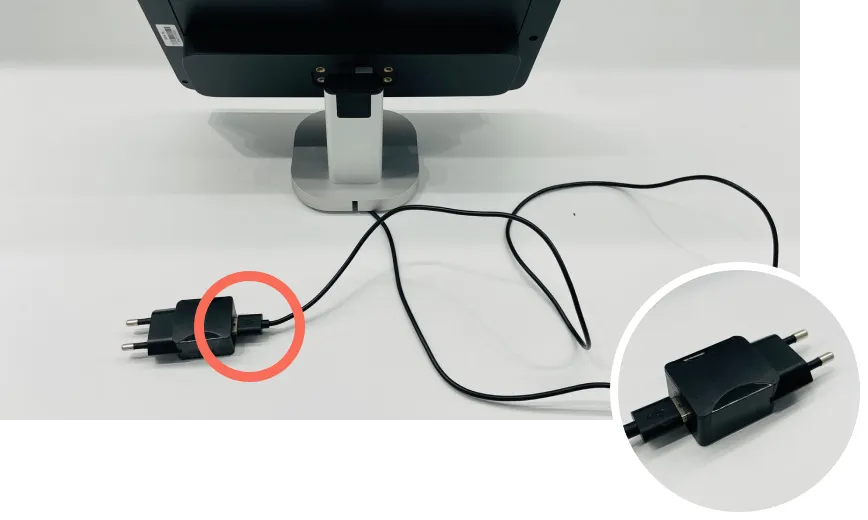

9) 거치대 뒤로 나와있는 케이블 선을 충전 어댑터와 연결해 주세요.

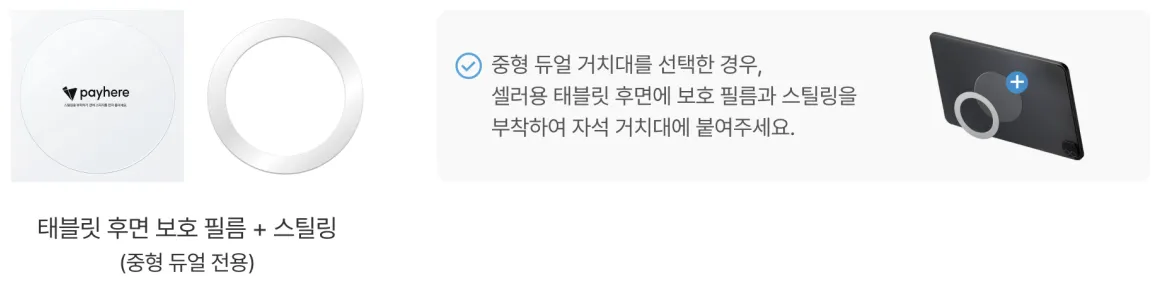

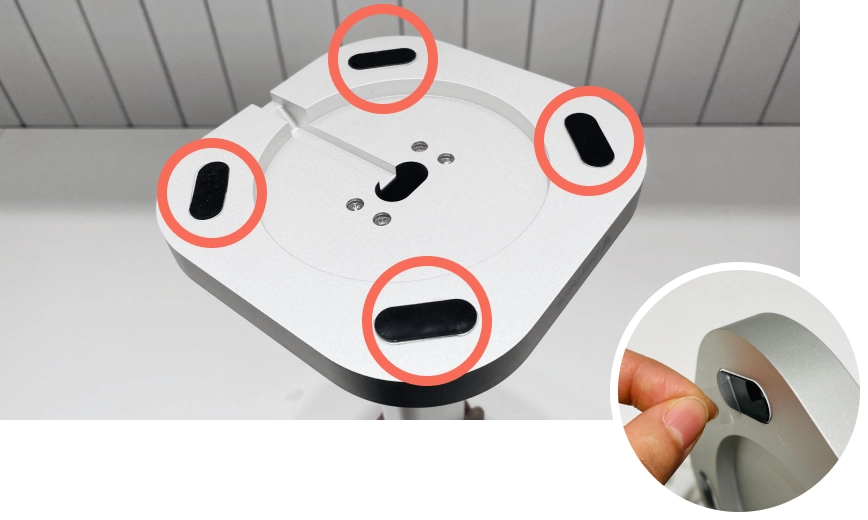

10) 중형 싱글 · 중형 듀얼 거치대는 바닥면에 붙어있는 겔패드 스티커를 제거한 후 사용해 주세요.

11) 설치가 완료된 것을 확인할 수 있어요.
