유선 카드 단말기(대형) 연결

2024년 6월 26일, 장비 연결 화면이 업데이트 됐습니다.
•
보다 직관적이고 간편해진 화면을 경험해 보세요.
•
업데이트 이전 화면 확인이 필요하시다면 아래의 링크를 통해 확인해 주세요.

0. 구성품

1. 전원 켜기

1) 단말기 후면 맨 왼쪽에 있는 [전원] 포트에 전원선을 연결해 주세요.
2) 단말기 우측에 있는 [전원] 버튼을 눌러 전원을 켜 주세요.
3) 단말기 좌측에 있는 [프린트 커버] 버튼을 눌러 영수증 용지를 넣어주세요.
4) [0. 자동 맞춤]을 눌러주세요.
5) 전원이 켜진 모습을 확인해 주세요.
(예시 화면)

2. 인터넷 연결하기

인터넷 연결은 와이파이 또는 랜선 중 한 가지 방법을 선택해 주세요.

[와이파이로 인터넷 연결하기]

와이파이 동글을 단말기 좌측 [USB] 포트에 연결한 후 진행해 주세요.
1) [정정] 버튼 → [0] [0] [0] [0]
2) [1. 네트워크 연결]
3) [1. WIFI]
4) [1. 검색]
5) 연결할 와이파이를 선택한 다음 비밀번호를 입력해 주세요.
•
[현금] 버튼을 누르면 영문 대/소문자 및 특수 문자 입력 값 변경
6) [1. 자동IP]를 누르면 인터넷이 연결됩니다.

[랜선으로 인터넷 연결하기]

공유기와 연결된 랜선을 단말기 후면 [이더넷] 포트에 연결한 후 설정을 진행합니다.
1) [정정] 버튼 → [0] [0] [0] [0]
2) [1. 네트워크 연결]
3) [2. 이더넷]
4) [1. 자동IP]를 누르면 인터넷이 연결됩니다.

3. 가맹점 등록하기

1) [정정] 버튼 → [0] [0] [0] [0]
2) [3. 가맹점 등록]
3) 인증 번호를 받을 휴대폰 번호 입력
4) TID 번호 입력
TID 번호 확인하기
•
페이히어 셀러 내 [더보기] → [장비 연결/출력] → [유선 카드 단말기]→ 가맹점 등록 확인 창에서 확인해 주세요.
예시 화면
5) 사업자 번호 입력
6) 휴대폰으로 받은 인증 번호를 입력하면 가맹점이 등록됩니다.
•
정상 완료 후 다운로드 완료표 자동 출력

4. 주변 장치 연결하기

[멀티패드 / NFC 멀티패드 연결하기]

멀티패드 연결선은 멀티패드 바닥면 [COM1]과 유선 카드 단말기 후면 [핀패드] 포트에 각각 연결해 주세요.
1) [정정] → [0] [0] [0] [0]
2) [5. 주변 장치 연결]
3) [1. 멀티패드]
4) [1. 사용]을 선택하면 멀티패드가 연결됩니다.

[금전함 연결하기]

유선 카드 단말기 뒷편에 있는 [금전함] 포트에 금전함 선을 연결한 후 진행해 주세요.
1) [정정] → [0] [0] [0] [0]
2) [5. 주변 장치 연결]
3) [2. 금전함]
4) [1. 사용]을 선택하면 금전함이 연결됩니다.
5) 금전함은 [00] 버튼을 누르면 자동으로 열 수 있습니다.

5. 펌웨어 업그레이드하기

유의해 주세요.
•
단말기와 멀티패드가 연결된 상태에서 펌웨어 업그레이드를 진행해야 정상적으로 업데이트 됩니다.
•
펌웨어가 최신 버전이 아닌 경우 단말기 사용이 원활하지 않을 수 있으니 반드시 아래 과정을 진행해 주세요.
1) [정정] → [0] [0] [0] [0]
2) [2. 펌웨어 다운로드]
3) [0] [1] [1]을 입력한 후 [입력]을 누르면 단말기가 업그레이드되며 자동으로 재시동됩니다.
4) 펌웨어 업그레이드 이후 멀티패드가 업그레이드됩니다.
5) 멀티패드 업그레이드가 완료된 후에도 단말기가 자동으로 재시동됩니다.
유의해 주세요.
•
반드시 업그레이드를 끝까지 진행해 주세요.
펌웨어 업그레이드를 진행하지 않거나 진행 중 강제 종료할 경우 단말기 연결이 원활히 이루어지지 않을 수 있습니다.

6. 페이히어 셀러에 연결하기

아래 표를 참고하여 사용 환경을 확인한 후 페이히어 셀러 PC 버전을 미리 설치해 주세요.
참고해 주세요.
•
셀러 PC 버전(노트북 · 데스크톱 · Mac · 포스기)과 단말기를 연결할 경우 유선 또는 무선 연결 중 한 가지 방법을 선택하여 연결합니다.
•
유무선 연결 차이는 RJ9 케이블 사용 여부를 의미합니다.
•
단 Mac OS(아이맥 · 맥북)인 경우 무선 연결만 가능합니다.

[유선 연결]

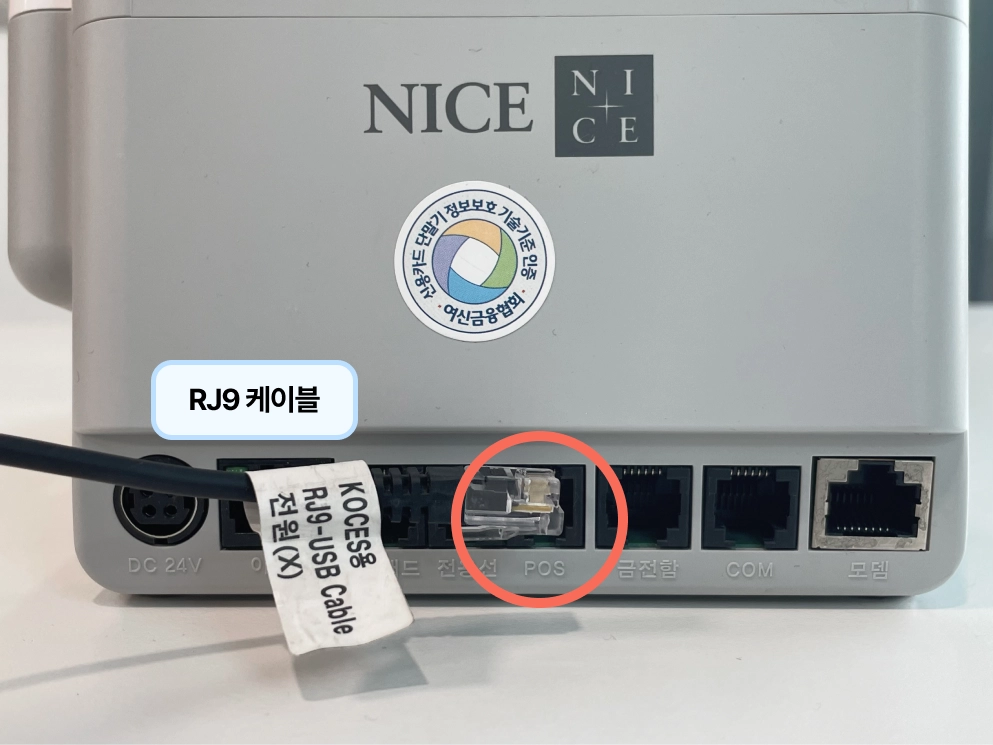

RJ9 케이블을 단말기 뒷편 [POS] 포트와 PC의 [USB] 포트에 각각 연결해 주세요.
유의해 주세요.
•
예시 사진과 같이 단말기와 노트북을 RJ9 케이블로 꼭 직접 연결해 주세요. 허브나 기타 케이블(CASH 케이블 · POS 케이블)등 중간 연장선을 사용할 경우 정상적으로 연결되지 않습니다.
1) [정정] → [0] [0] [0] [0]

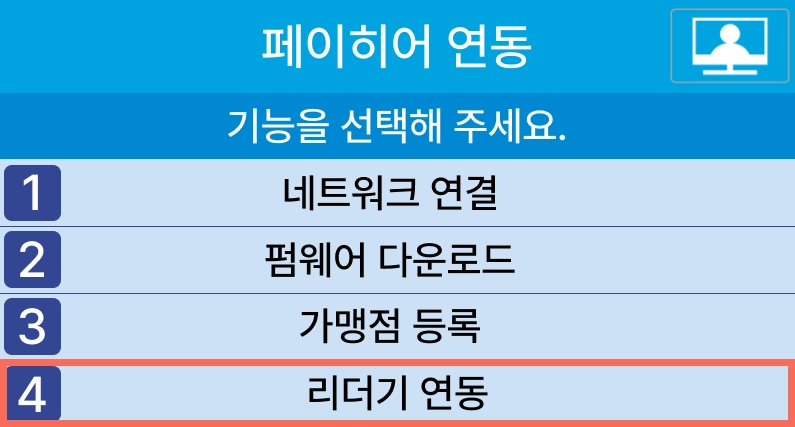

2) [4. 리더기 연동]

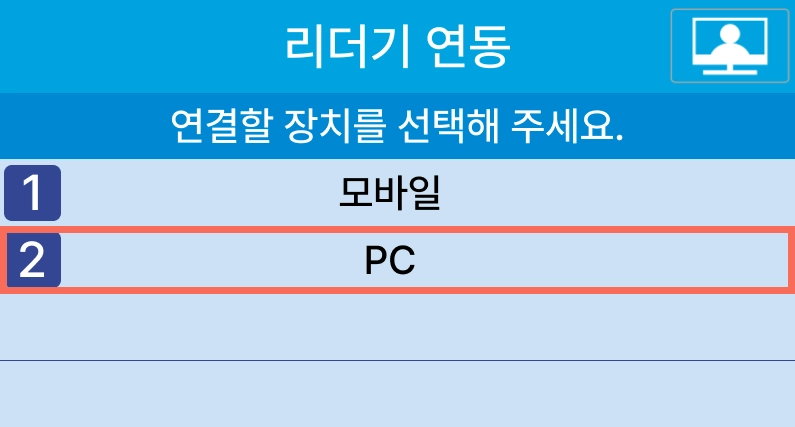

3) [2. PC]
4) [1. 사용]
5) [1. 유선 연결]
6) [1. 115200]

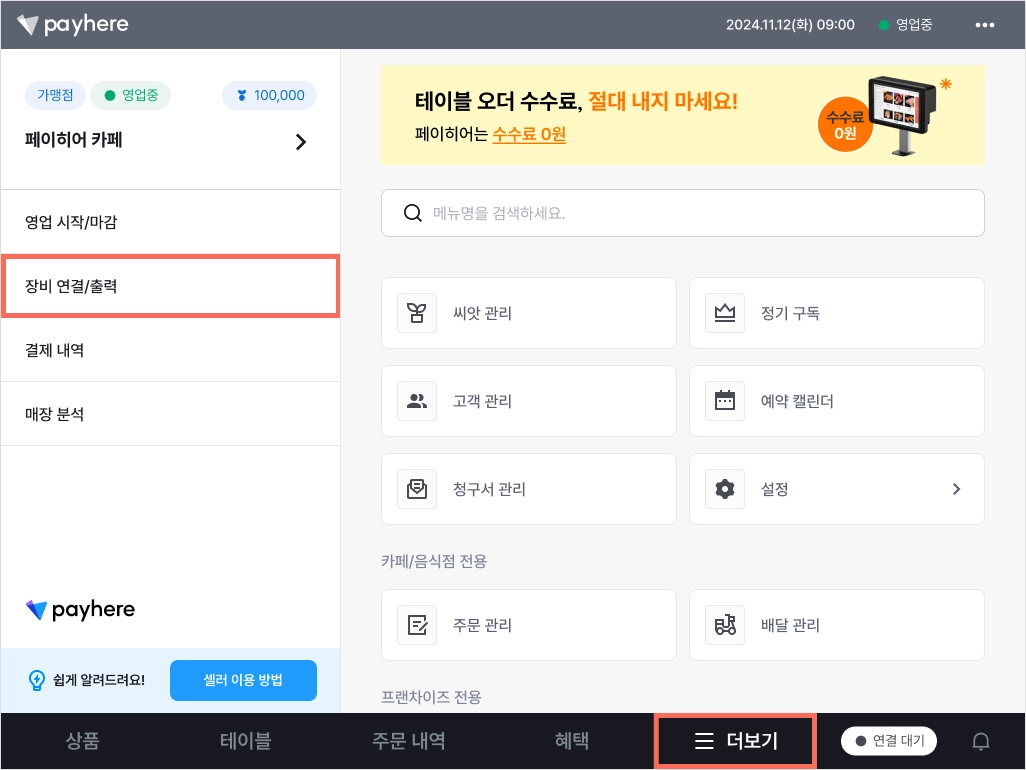

7) 페이히어 셀러 내 [더보기] → [장비 연결/출력]을 눌러주세요.

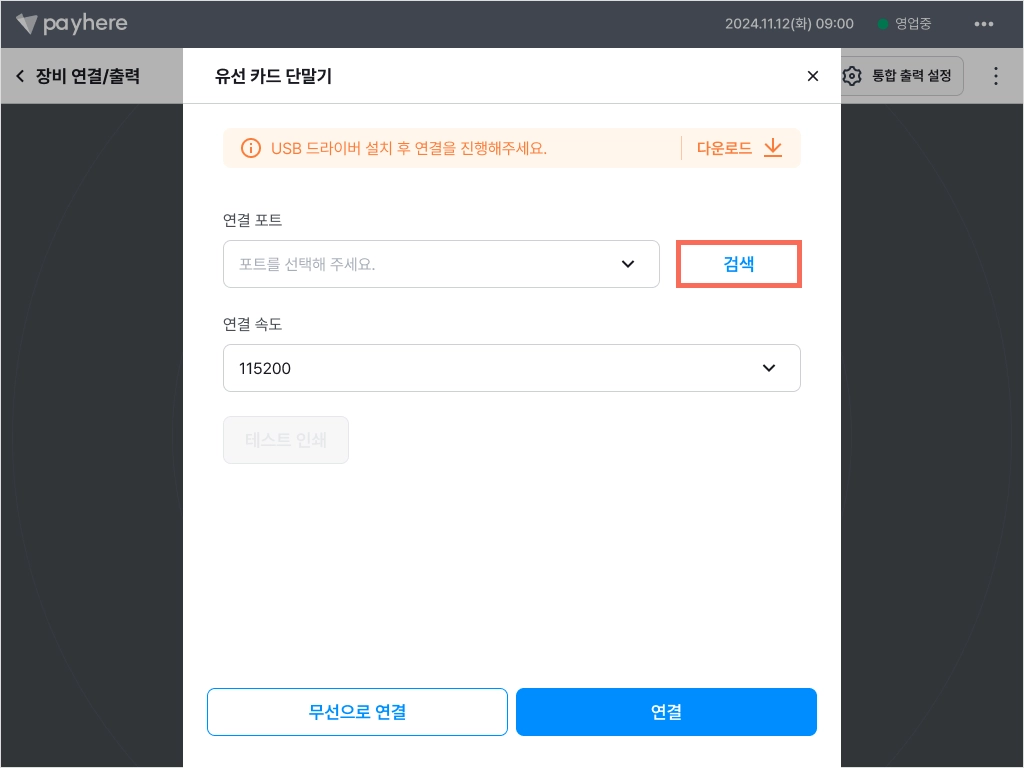

8) [유선 카드 단말기] → 가맹점 등록 확인 창 → [확인]을 누르면 유선 카드 단말기 창이 나타납니다.
•

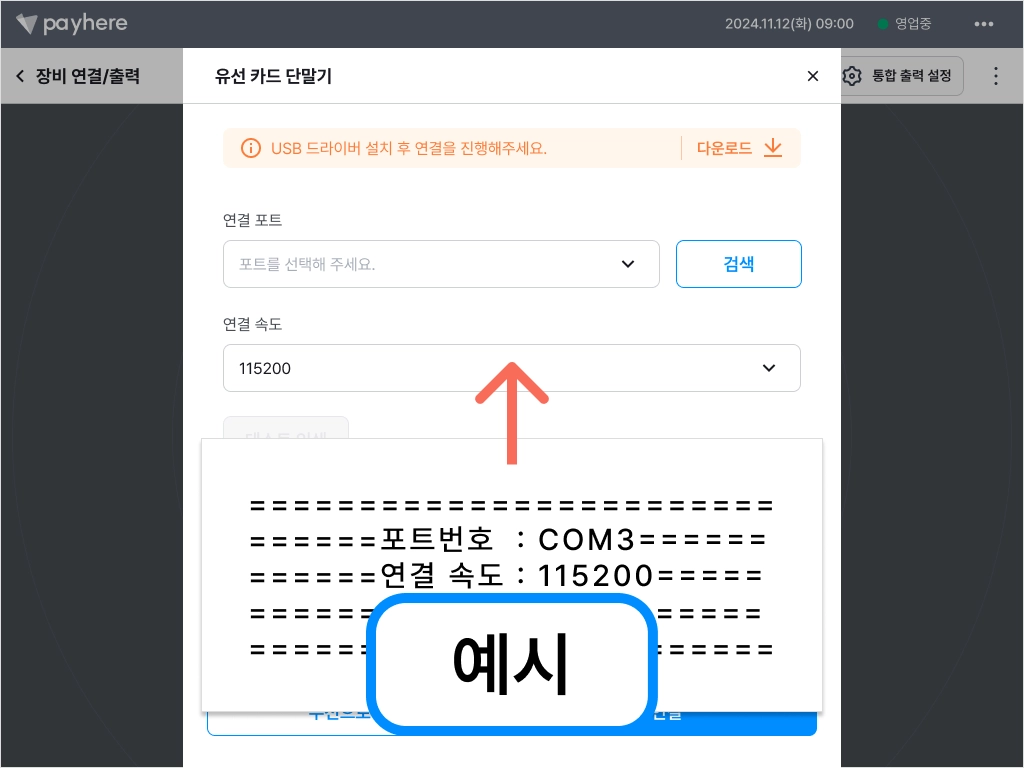

[검색]을 누르면 포트 번호와 연결 속도가 적힌 출력물이 인쇄됩니다.
•
출력물에서 연결 포트와 연결 속도를 확인하신 다음 화면에 동일하게 입력하여 [연결]을 눌러주세요.
참고사항
Windows 10 미만인 경우 셀러 연결 전에 USB 드라이버 설치가 필요합니다.
USB 드라이버 설치 후 PC 재부팅을 진행해 주세요.
1) 상단의 [다운로드 ↓]를 눌러주세요.
2) [SNS_F30_KOCES_21216_Setup.zip] 압축을 풀고 생성된 .exe 파일을 더블 클릭하여 드라이버를 설치해 주세요.
3) [EXtract] 버튼 → [다음]을 눌러주세요.
5) 설치가 완료되면 [마침] 버튼을 눌러주세요.
4) [동의함]을 선택 → [다음] 버튼을 눌러주세요.
6) 윈도우 버튼을 오른쪽 마우스 클릭 → [장치 관리자]에서 포트(COM & LPT) 부분에 생성된 포트를 확인해 주세요.
9) 정상적으로 연결되면 ● 연결됨으로 변경되며 멀티패드가 자동으로 활성화됩니다.
•
멀티패드 케이블이 연결되어 있어도 단말기 설정 · 활성화가 되어 있지 않으면 셀러와 연동되지 않습니다.

[무선 연결]

유의해 주세요.
•
유선 카드 단말기와 PC는 반드시 같은 공유기(네트워크)에 연결해 주세요.
1) [정정] → [0] [0] [0] [0]
2) [4 .리더기 연동]
3) [2. PC]
4) [1. 사용]
5) [2. 무선 연결]
6) 완료 메시지가 안내되면 홈 화면으로 자동 돌아갑니다.
7) 페이히어 셀러 내 [더보기] → [장비 연결/출력]을 눌러주세요.
8) [유선 카드 단말기] → 가맹점 등록 여부 창 → [확인] → 유선 카드 단말기 창 → [무선으로 연결]을 눌러주세요.

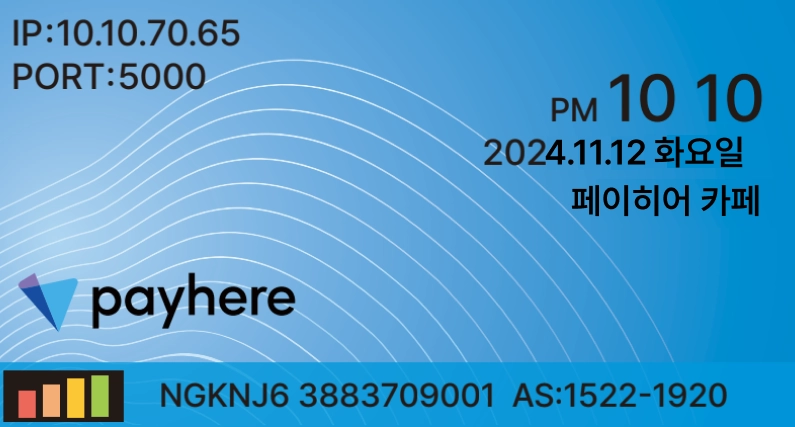

9) 단말기 본체 메인 화면 좌측 상단에 표시된 IP와 PORT를 확인한 후 화면에 입력하여 [등록]을 눌러주세요.
예시 화면
10) 정상적으로 연결되면 ●연결됨으로 변경되며 멀티 패드가 자동으로 활성화됩니다.
•
멀티패드 케이블이 연결되어 있어도 단말기 설정 · 활성화가 되어 있지 않으면 셀러와 연동되지 않습니다.

[인쇄 설정]

•
장비 상세에서 [인쇄 설정]을 누르면 출력할 인쇄 종류 · 간단한 주문서 설정이 가능합니다.
출력 설정
자세한 출력 설정은 아래의 페이지를 눌러주세요.

7. 기타

[페이히어 셀러와 연결 해제하기]

1) 페이히어 셀러 내 [더보기] → [장비 연결/출력]을 눌러주세요.
2) [유선 카드 단말기] → [연결 해제]를 누릅니다.

[카드 단말기에서 자체 결제하기]

참고해 주세요.
•
페이히어 셀러에서 결제가 불가하거나 혹은 셀러 프로그램과 연결하지 않고 사용을 원하실 경우 카드 단말기에서 금액만 입력하여 자체 결제를 할 수 있습니다.
•
이 경우 셀러를 통해 결제한 건이 아니기 때문에 [결제 내역]에는 기록이 남지 않습니다.
•
카드 결제
1) [1. 신용 승인]을 누른 후 판매 금액 입력
2) 카드 삽입
•
현금 결제
1) 현금 영수증이 필요한 경우 [현금]을 눌러주세요.
2) [0. 소비자소득공제]
3) 현금 영수증 번호를 입력하거나 현금 영수증 카드를 읽혀주세요.

[멀티패드로 간편 결제하기]

참고해 주세요.
•
멀티 패드에 장착된 스캐너를 통해 간편 결제 바코드와 QR코드를 스캔할 수 있습니다.
•
단 단말기에서 멀티 패드는 사용으로 설정해 주셔야 합니다.
결제 화면 내 [기타 결제 수단] → [간편 결제]를 누르면 연결된 멀티 패드로 QR · 바코드 스캔이 가능합니다.
