유선 카드 단말기(대형) 연결
0. 구성품
1. 전원 켜기
1) 단말기 후면 맨 왼쪽에 있는 [전원] 포트에 전원선을 연결해 주세요.
2) 단말기 우측에 있는 [전원] 버튼을 눌러 전원을 켜주세요.
3) 단말기 좌측에 있는 [프린트 커버] 버튼을 눌러 영수증 용지를 넣어주세요.
4) [0](자동 맞춤)을 눌러주세요.
5) 전원이 켜진 모습을 확인해 주세요.
(예시 화면)
2. 인터넷 연결하기
인터넷 연결은 와이파이 또는 랜선 중 한 가지 방법을 선택해 주세요.
[와이파이로 인터넷 연결하기]
와이파이 동글을 단말기 좌측 [USB] 포트에 연결한 후 진행해 주세요.
1) [정정] 버튼 → [0] [0] [0] [0]
2) [1](네트워크 연결)
3) [1](WIFI)
4) [1](검색)
5) 연결할 와이파이를 선택해 비밀번호를 입력해 주세요.
•
[현금] 버튼을 누르면 영문 대/소문자 및 특수 문자 입력 값 변경 가능
6) [1](자동IP)을 누르면 인터넷이 연결됩니다.
[랜선으로 인터넷 연결하기]
공유기와 연결된 랜선을 단말기 후면 [이더넷] 포트에 연결한 후 진행해 주세요.
1) [정정] 버튼 → [0] [0] [0] [0]
2) [1](네트워크 연결)
3) [2](이더넷)
4) [1](자동IP)을 누르면 인터넷이 연결됩니다.
3. 가맹점 등록하기
1) [정정] 버튼 → [0] [0] [0] [0]
2) [3](가맹점 등록)
3) 인증번호를 받을 휴대폰 번호 입력
4) *TID 번호 입력
TID 번호 확인하기
페이히어 셀러 내 [더보기] → [장비 연결/출력] → [유선카드 단말기]→ 가맹점 등록 확인 창에서 확인해 주세요.
예시 화면
5) 사업자 번호 입력
6) 휴대폰으로 받은 인증번호를 입력하면 가맹점이 등록됩니다.
•
완료되면 다운로드 완료표 자동 출력
4. 주변 장치 연결하기
[멀티패드 · NFC 멀티패드 연결하기]

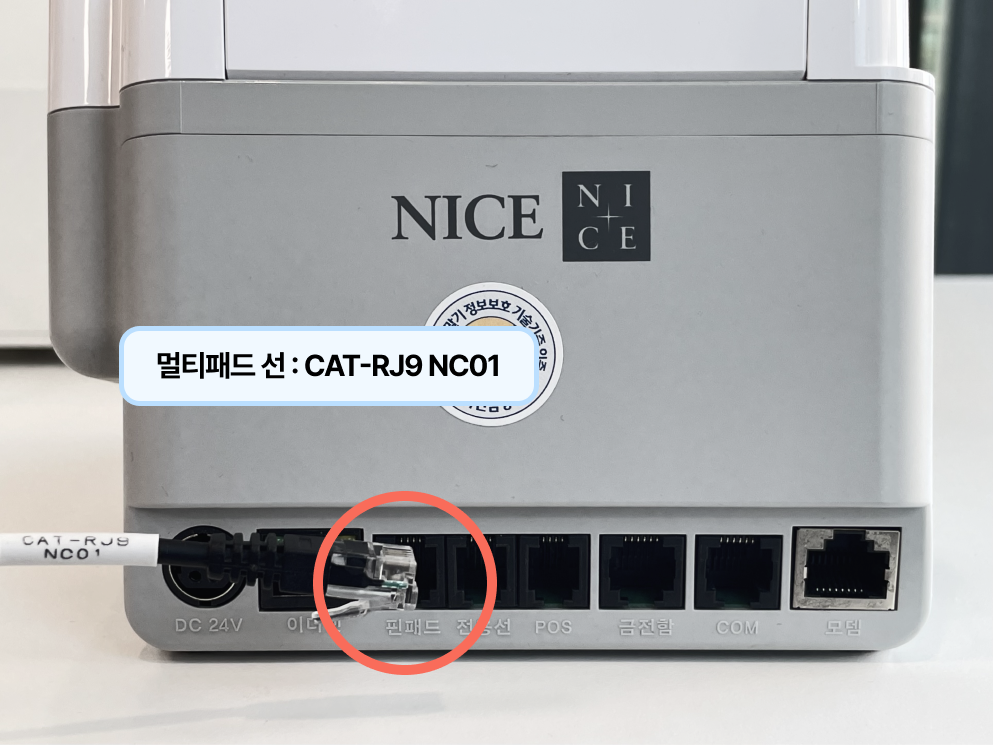

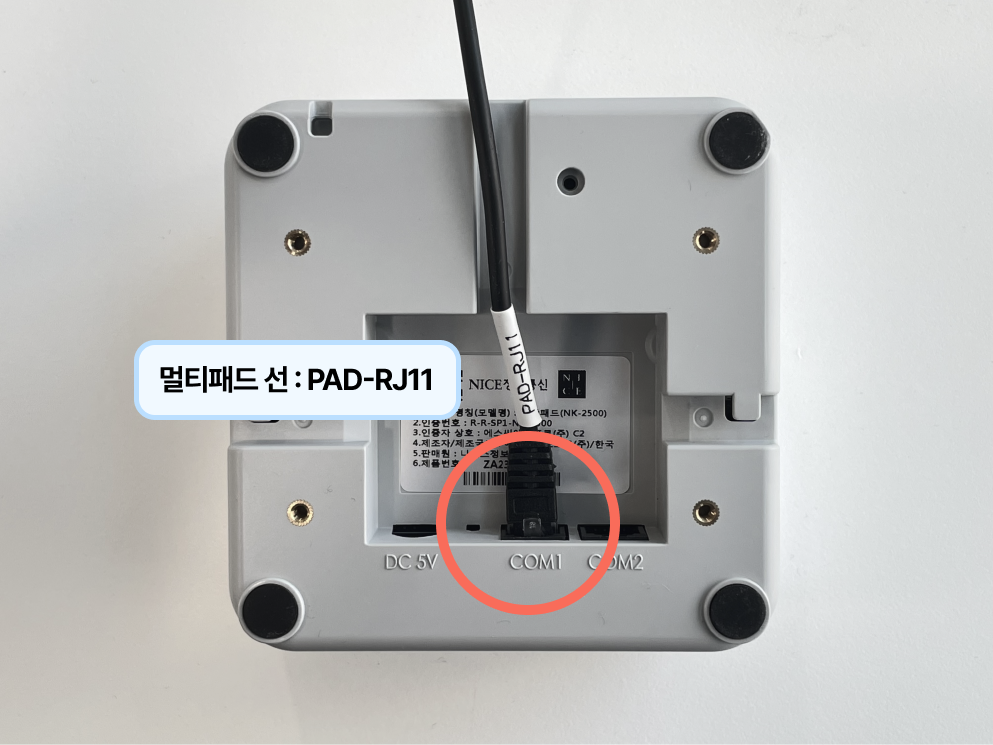

멀티패드 연결선을 멀티패드 후면 [COM1], 카드 단말기 후면 [핀패드] 포트에 연결해 주세요.
1) [정정] 버튼 → [0] [0] [0] [0]
2) [5](주변 장치 연결)
3) [1](멀티패드)
4) [1](사용)을 선택하면 멀티패드가 연결됩니다
5) 페이히어 셀러 [더보기] → [장비 연결/출력]
6) [유선 카드 단말기] → 기기 설정에서 [서명 패드] 를 활성화해 주세요.
[금전함 연결하기]
유선 카드 단말기 뒷편에 있는 [금전함] 포트에 금전함 선을 연결한 후 진행해 주세요.
1) [정정] 버튼 → [0] [0] [0] [0]
2) [5](주변 장치 연결)
3) [2](금전함)
4) [1](사용)을 선택하면 금전함이 연결됩니다.
5) 금전함은 [00] 버튼을 누르면 수동으로 열 수 있습니다.
5. 펌웨어 업그레이드하기
유의해 주세요.
•
단말기와 멀티패드가 연결된 상태에서 펌웨어 업그레이드를 진행해야 정상적으로 업데이트 됩니다.
•
펌웨어가 최신 버전이 아닌 경우 단말기 사용이 원활하지 않을 수 있으니 반드시 아래 과정을 진행해 주세요.
1) [정정] 버튼 → [0] [0] [0] [0]
2) [2](펌웨어 다운로드)
3) [0] [1] [1] 입력한 후 [입력]을 누르면 단말기가 업그레이드되며 자동 재시동됩니다.
4) 펌웨어 업그레이드 이후 멀티패드가 업그레이드됩니다.
5) 멀티패드 업그레이드 완료 후 단말기가 자동으로 재시동됩니다.
유의해 주세요.
•
반드시 업그레이드를 끝까지 진행해 주세요.
펌웨어 업그레이드를 진행하지 않거나 진행 중 강제 종료할 경우 단말기 연결이 원활히 이루어지지 않을 수 있습니다.
6. 페이히어 셀러에 연결하기
아래 표를 참고하여 사용 환경을 확인한 후 페이히어 셀러 모바일 버전을 미리 설치해 주세요.
참고해 주세요.
•
모바일 버전(휴대폰 · 태블릿)페이히어 셀러와 연결하는 경우 QR 코드 연결과 IP 연결 중 한 가지 방법을 선택해 진행해 주세요.
[QR 코드 연결]
1) 페이히어 셀러 [더보기] → [장비 연결/출력]을 눌러주세요.
2) [유선카드 단말기]를 눌러주세요.
3) [등록 완료] 버튼을 눌러주세요.
페이히어 가맹점 등록 전이라면 [가이드]를 클릭하여 단말기에서 가맹점 등록하기 절차 완료 후 다시 연결을 시도해주세요.
4) QR스캔 화면을 확인합니다.
5) [정정] 버튼 → [0] [0] [0] [0]
6) [4](리더기 연동)
7) [1](모바일)
8) [1](사용)
9) 카드 단말기 화면에 있는 QR 코드를 페이히어 셀러로 스캔하면 ● 연결됨으로 변경됩니다
•
단말기 내 멀티패드 사용으로 설정된 경우 자동으로 활성화됩니다.
10) 연결 완료 시 [유선 카드 단말기] → [기기 정보]를 눌러 상호 인증 · 키 다운로드 · 무결성 검사를 눌러주세요.
연결이 원활하지 않다면
1.
유선 카드 단말기와 모바일 기기는 반드시 같은 공유기(네트워크)에 연결되어 있는지 확인해 주세요.
2.
다시 QR 코드 연결을 처음부터 진행해 주세요.
[IP 연결]
1) [정정] 버튼 → [0] [0] [0] [0]
2) [4](리더기 연동)
3) [1](모바일)
4) [1](사용) → [종료] 버튼
5) 페이히어 셀러 [더보기] → [장비 연결/출력]을 눌러주세요.
6) [유선 카드 단말기]를 눌러주세요.
7) 가맹점 등록 여부 창 → [확인]을 눌러주세요.
8) [직접 IP 등록하기]을 눌러주세요.
9) 단말기 홈 화면 좌측 상단에 표시된 IP와 PORT를 빈 칸에 입력한 후 [등록] 버튼을 눌러주세요.
10) 정상적으로 연결되면 ● 연결됨으로 변경됩니다.
•
단말기 내 멀티패드 사용으로 설정된 경우 자동으로 활성화됩니다.
11) 연결 완료 시 [유선 카드 단말기] → [기기 정보]를 눌러 상호 인증 · 키 다운로드 · 무결성 검사를 눌러주세요.
유의사항
•
단말기와 공유기의 전원을 끄면 IP가 변동될 수 있습니다. IP 재연결이 번거로울 수 있으니, 영업 마감한 후에는 공유기와 카드 단말기 전원을 끄지 않는 것을 권장합니다.
•
공유기는 서랍장 안, 매장 구석보다 매장 중앙 높은 곳에 놓는 것을 권장합니다.
•
공유기 발열이 있을 시 공유기를 리셋하고 메모리를 정리해 주세요.
•
인터넷이 느리거나 신호가 약하면 통신사에 문의해 점검해 주세요.
[인쇄 설정]
•
장비 상세에서 [인쇄 설정]을 누르면 출력할 인쇄 종류 · 간단한 주문서 설정이 가능합니다.
출력 설정
자세한 출력 설정은 아래의 페이지를 눌러주세요.
7. 기타
[페이히어 셀러와 연결 해제하기]
1) 페이히어 셀러 내 [더보기] → [장비 연결/출력]을 눌러주세요.
2) [유선 카드 단말기] → [연결 해제]를 누릅니다.
[카드 단말기 자체 결제하기]
참고해 주세요.
•
페이히어 셀러에서 결제가 불가하거나 혹은 셀러 프로그램과 연결하지 않고 사용을 원하실 경우 카드 단말기에서 금액만 입력하여 자체 결제를 할 수 있습니다.
•
이 경우 셀러를 통해 결제한 건이 아니기 때문에 [결제 내역]에는 기록이 남지 않습니다.
[카드 결제]
1) [1](신용 승인)
2) 결제할 금액 입력한 후 카드 삽입
[현금 결제]
1) 결제 후 현금 영수증이 필요한 경우, [현금]을 눌러주세요.
2) [0](소비자소득공제) 또는 [1](사업자지출증빙)
3) 휴대폰 번호 또는 사업자 번호를 입력하거나 현금영수증 카드를 읽혀주세요.
[멀티패드로 간편 결제하기]
참고해 주세요.
•
멀티 패드에 장착된 스캐너를 통해 간편 결제 바코드와 QR코드를 스캔할 수 있습니다.
•
단 단말기에서 멀티 패드는 사용으로 설정해 주셔야 합니다.
결제할 때, 결제 페이지에서 [기타 결제] → [간편 결제] → [스캐너 사용]을 누르면 연결된 멀티패드로 QR/바코드 스캔을 진행할 수 있습니다.
