유선 카드 단말기(소형) 연결

2024년 6월 26일, 장비 연결 화면이 업데이트 됐습니다.
•
보다 직관적이고 간편해진 화면을 경험해 보세요.
•
업데이트 이전 화면 확인이 필요하시다면 아래의 링크를 통해 확인해 주세요.

0. 구성품

1. 전원 켜기

1) 단말기 후면 맨 왼쪽에 있는 [전원] 포트에 전원선을 연결해 주세요.
2) 단말기 우측에 있는 [전원] 버튼을 눌러 전원을 켜주세요.

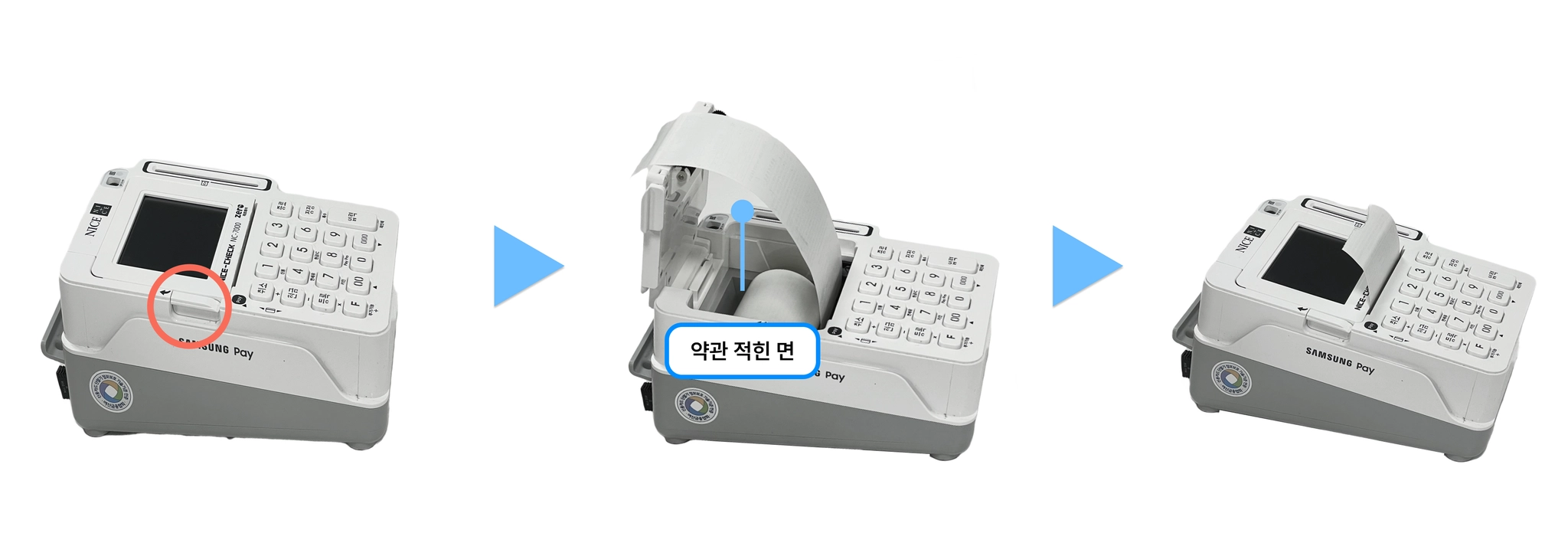

3) 단말기 좌측에 있는 [프린트 커버] 버튼을 눌러 영수증 용지를 넣어주세요.
•
영수증은 인쇄 시 수동으로 컷팅할 수 있습니다.
4) [0](자동 맞춤)을 눌러주세요.

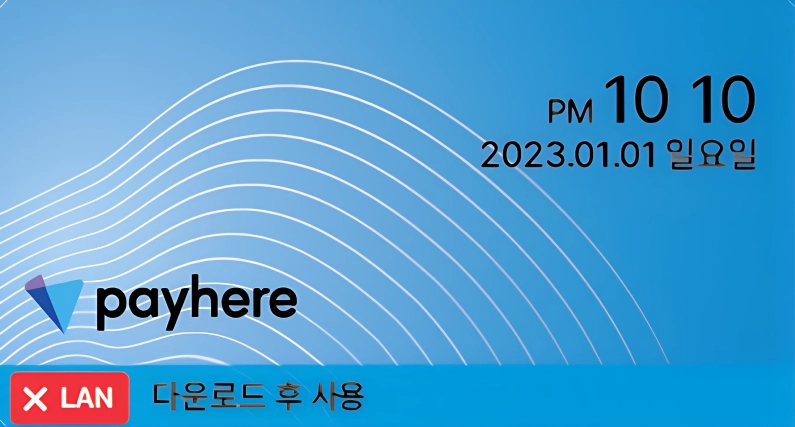

5) 전원이 켜진 모습을 확인해 주세요.
예시 화면

2. 인터넷 연결하기

인터넷 연결은 와이파이 또는 랜선 중 한 가지 방법을 선택해 진행해 주세요.

[와이파이로 인터넷 연결하기]

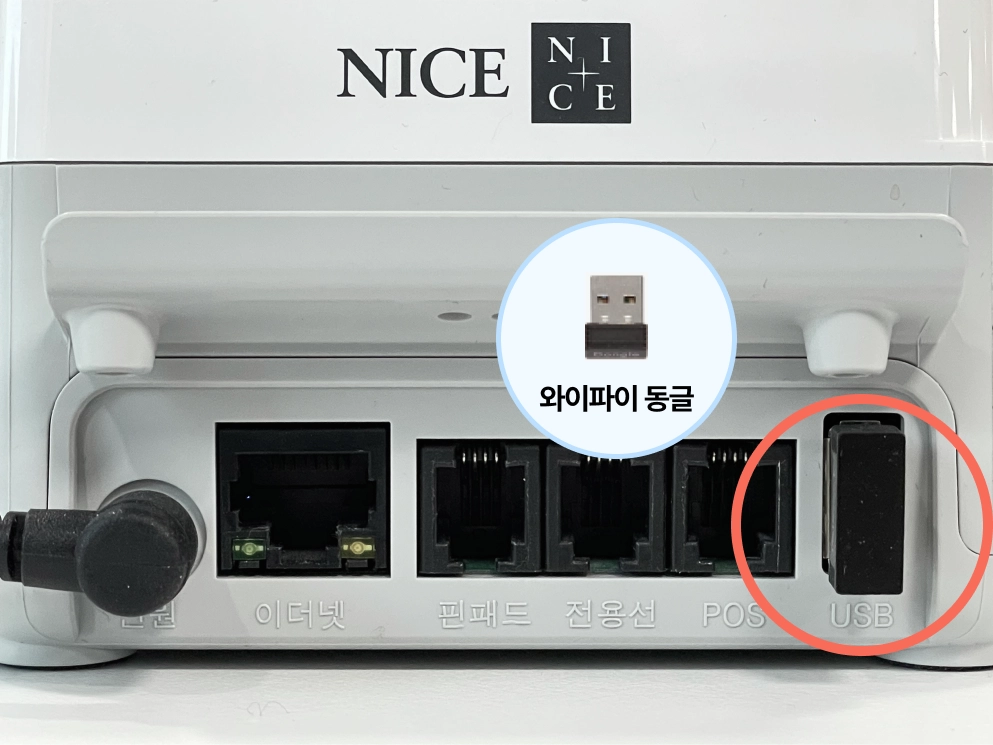

와이파이 동글을 단말기 좌측 [USB] 포트에 연결한 후 진행해 주세요.
1) [정정] 버튼 → [0] [0] [0] [0]
2) [1](네트워크 연결)
3) [1](WIFI)
4) [1](검색)
5) 연결할 와이파이를 선택해 비밀번호를 입력해 주세요.

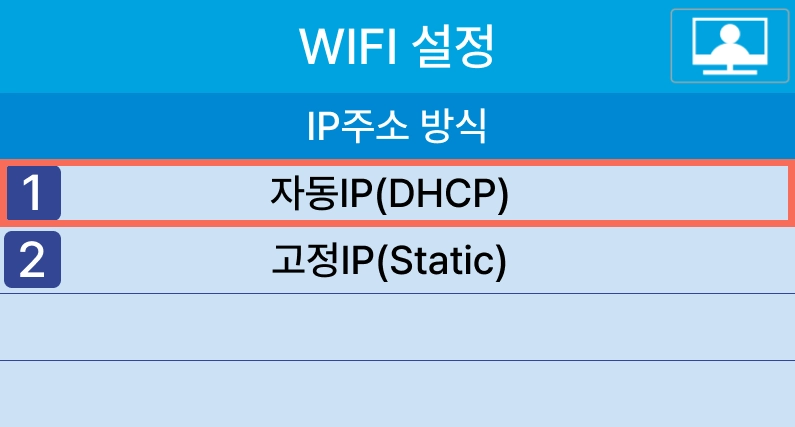

6) [1](자동IP)을 누르면 인터넷이 연결됩니다.

[랜선으로 인터넷 연결하기]

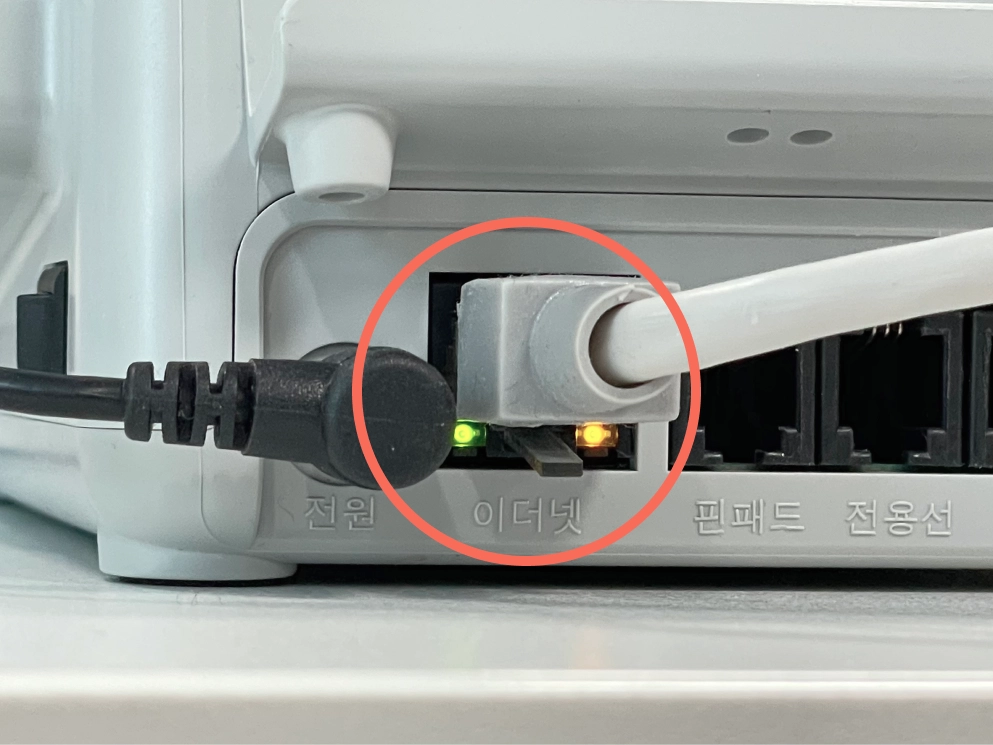

공유기와 연결된 랜선을 단말기 후면 [이더넷] 포트에 연결한 후 진행해 주세요.
1) [정정] 버튼 → [0] [0] [0] [0]
2) [1](네트워크 연결)

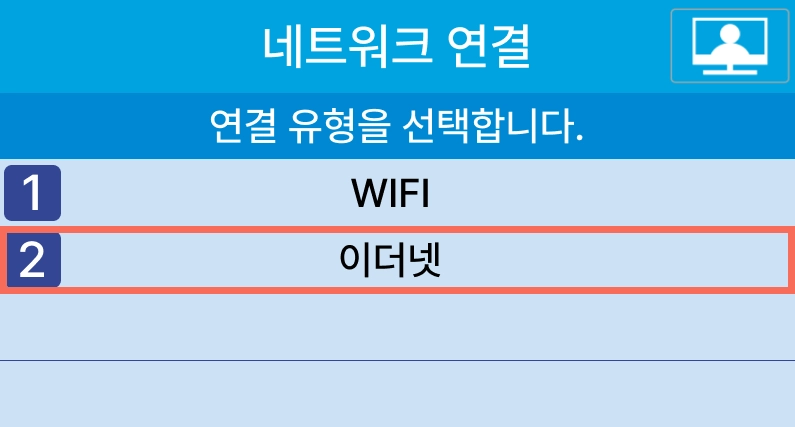

3) [2](이더넷)
4) [1](자동IP)을 누르면 인터넷이 연결됩니다.

3. 가맹점 등록하기

1) [정정] 버튼 → [0] [0] [0] [0]

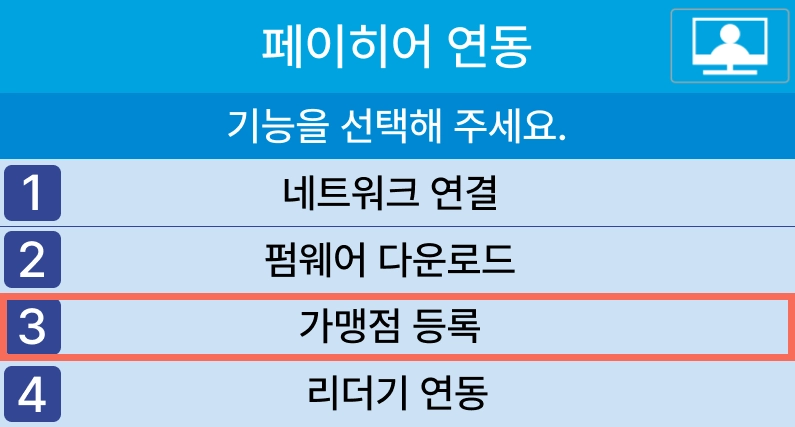

2) [3](가맹점 등록)
3) 인증번호를 받을 휴대폰 번호 입력
4) *TID 번호 입력
TID 번호 확인하기

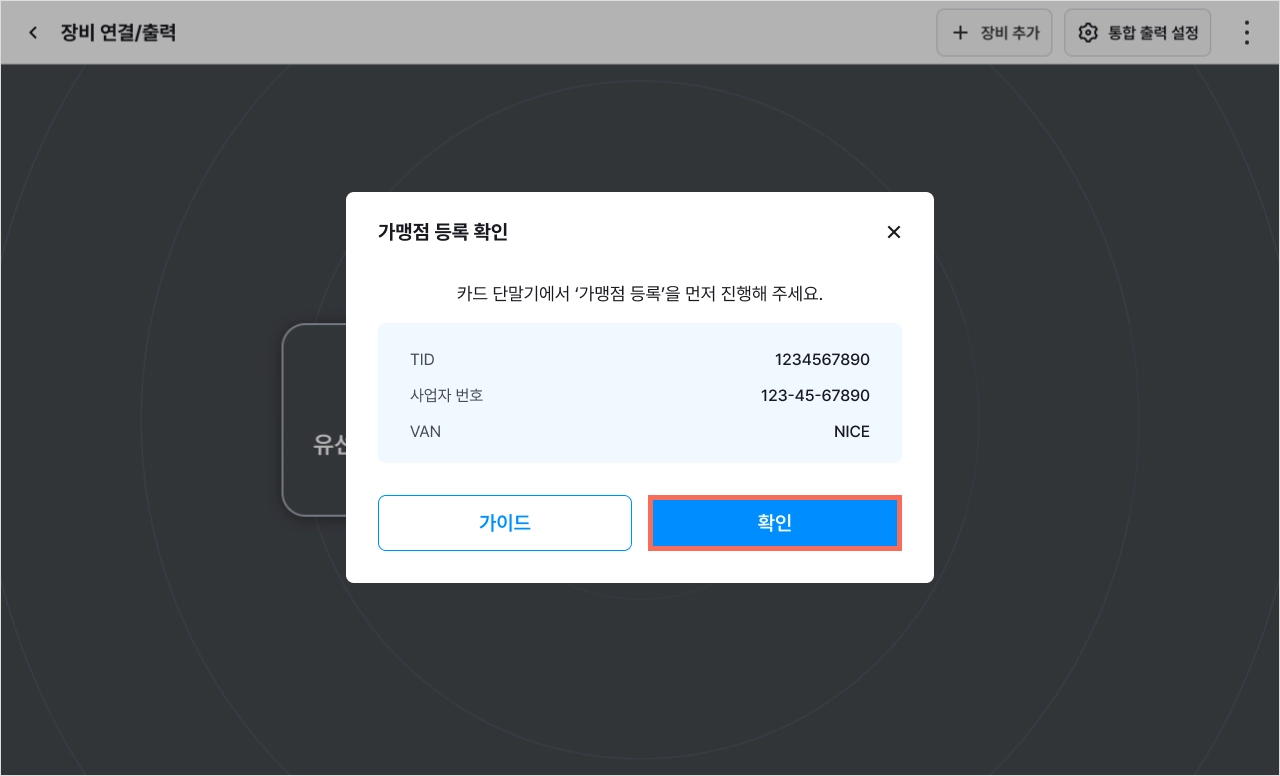

페이히어 셀러 내 [더보기] → [장비 연결/출력] → [유선카드 단말기]→ 가맹점 등록 확인 창에서 확인해 주세요.
예시 화면
5) 사업자 번호 입력
6) 휴대폰으로 받은 인증번호를 입력하면 가맹점이 등록됩니다.
•
완료되면 다운로드 완료표 자동 출력

4. 주변 장치 연결하기

[NFC 멀티패드 연결하기]

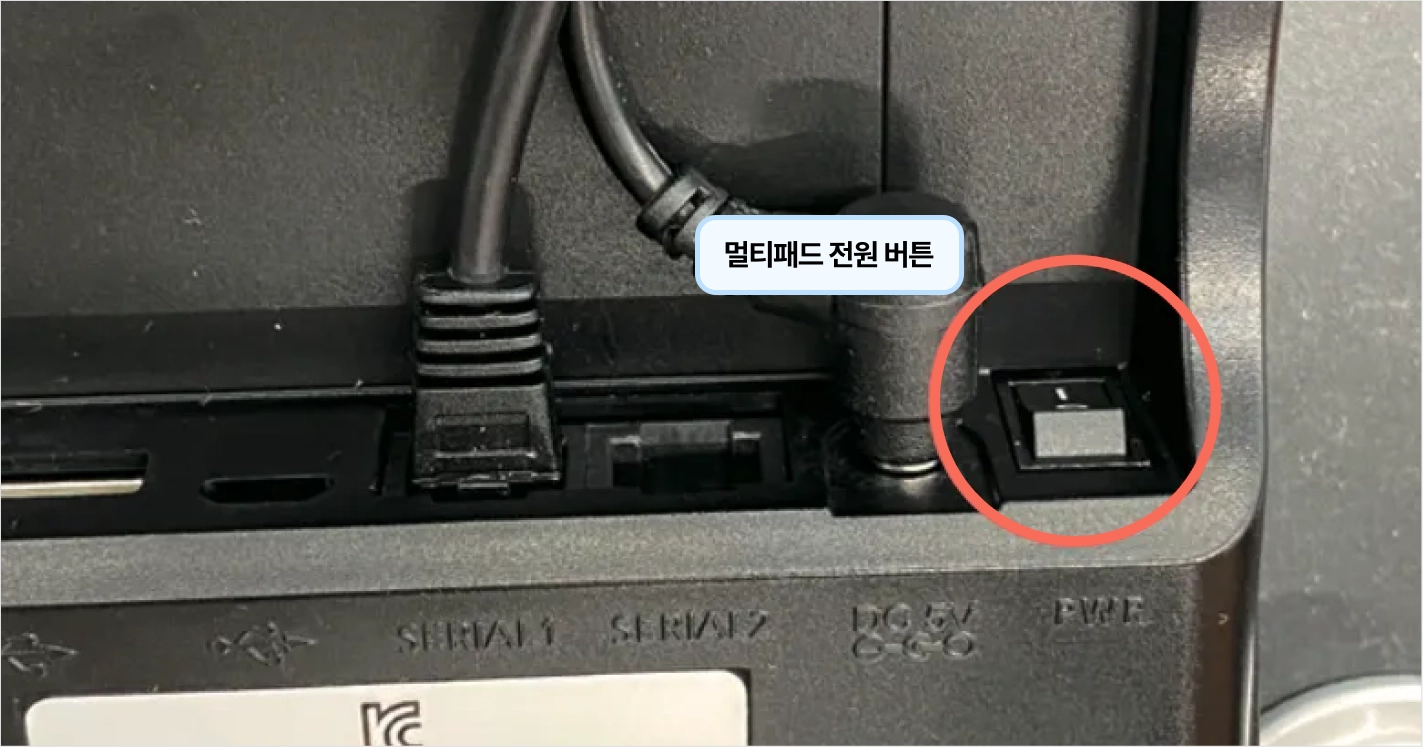

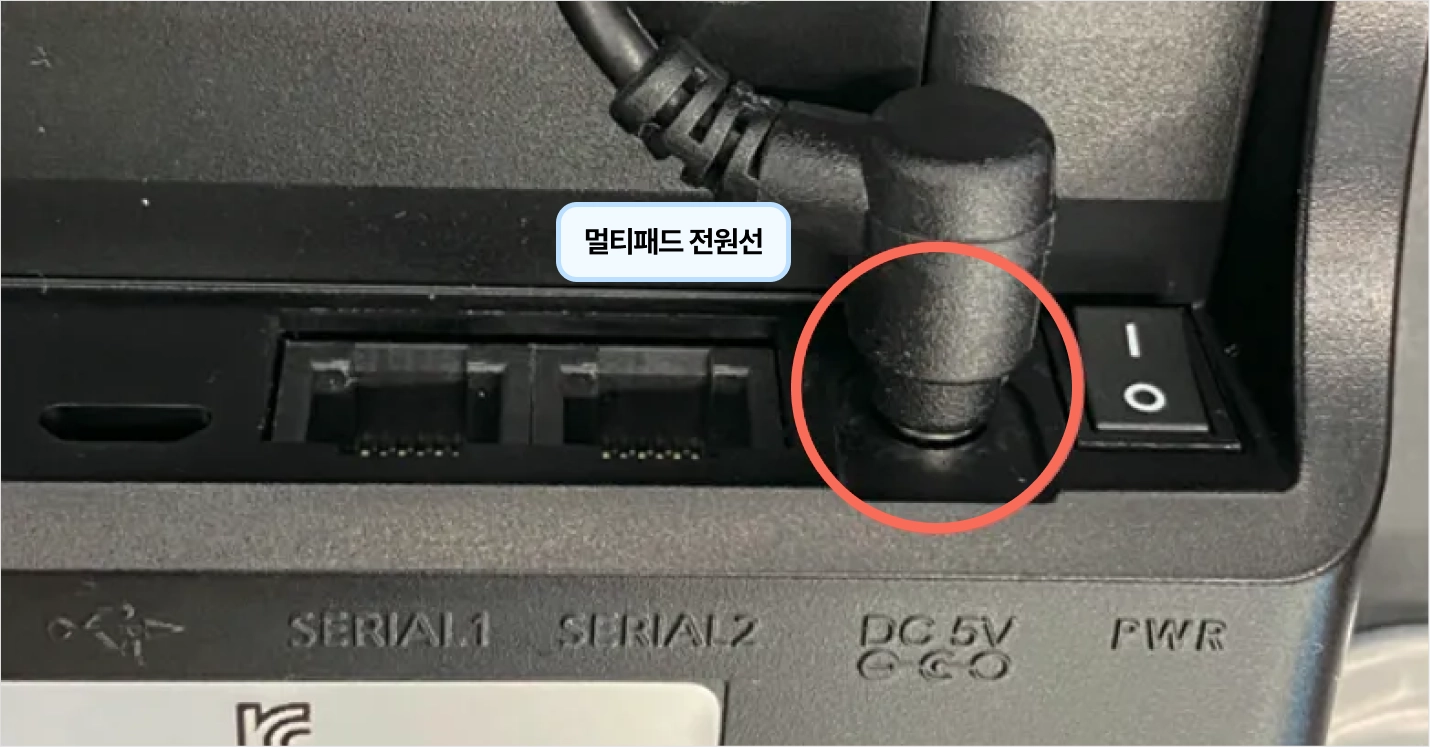

NFC 멀티패드를 추가 옵션으로 구매한 경우 아래 과정을 진행해 주세요.

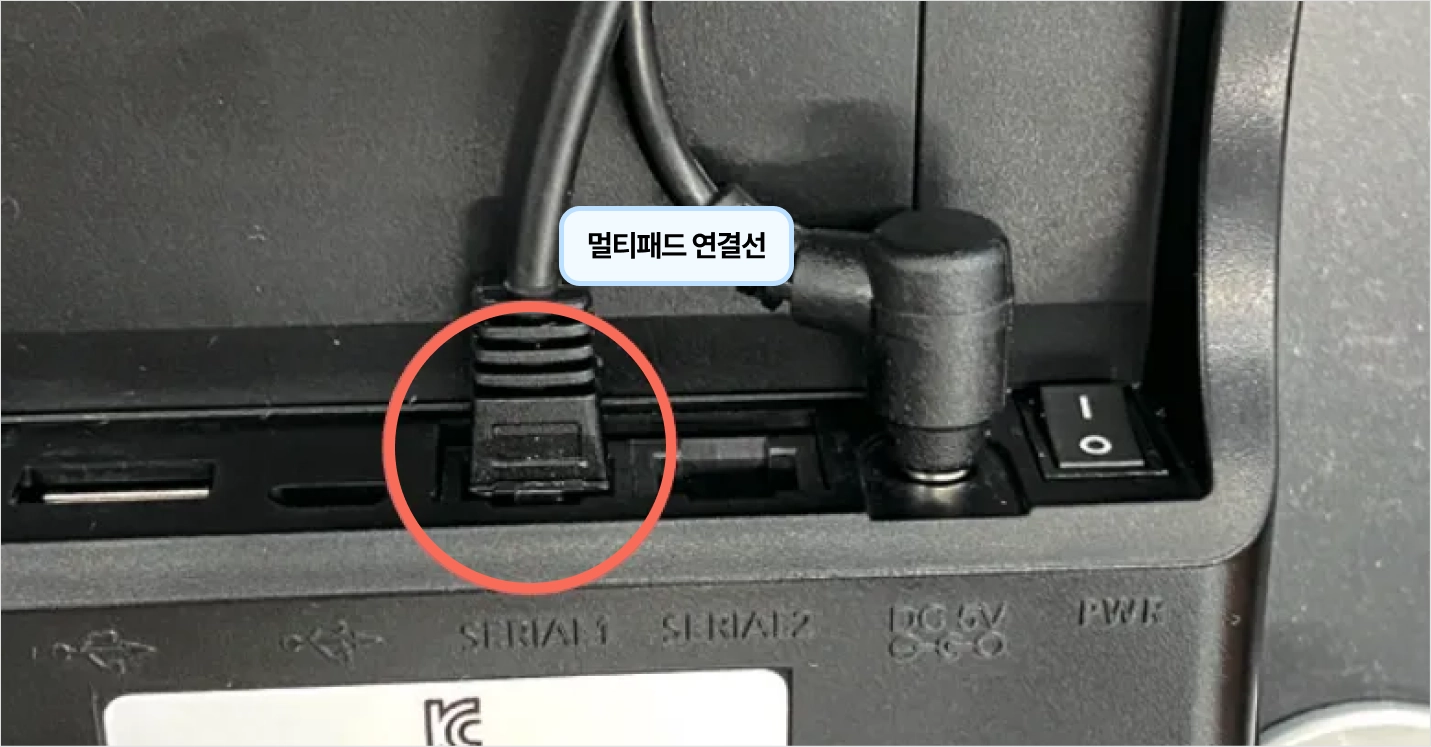

멀티패드 연결선을 멀티패드 후면 [COM1] 포트, 카드 단말기 후면 [핀패드] 포트에 연결해 주세요.
1) [정정] 버튼 → [0] [0] [0] [0]

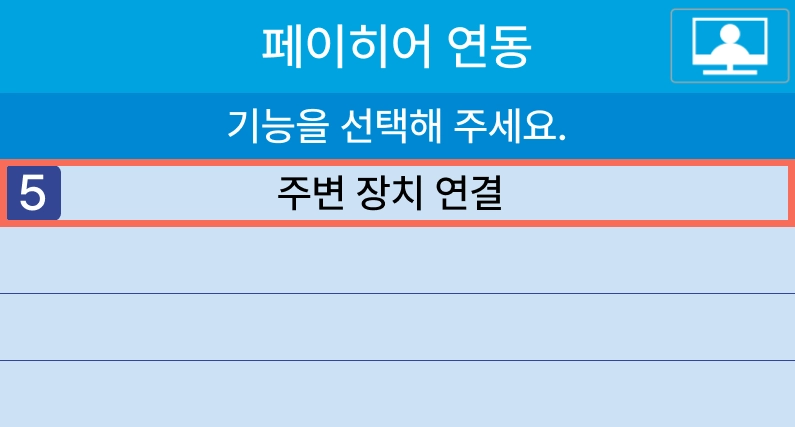

2) [5](주변 장치 연결)
3) [1](멀티 패드)
4) [1](사용)을 선택하면 멀티패드가 연결됩니다.
5) 페이히어 셀러 [더보기] → [장비 연결/출력]

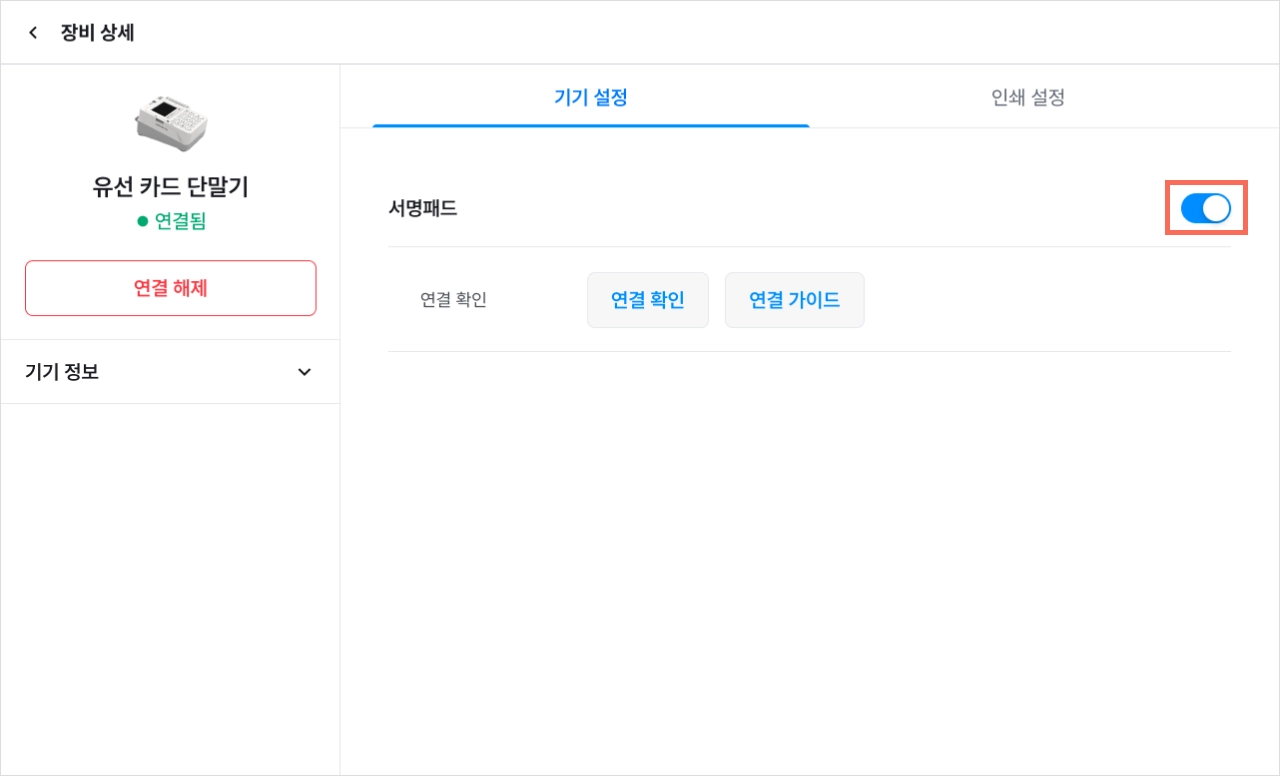

6) [유선 카드 단말기] → 기기 설정에서 [서명 패드] 를 활성화해 주세요.

5. 펌웨어 업그레이드하기

유의해 주세요.
•
단말기와 멀티패드가 연결된 상태에서 펌웨어 업그레이드를 진행해야 정상적으로 업데이트 됩니다.
•
펌웨어가 최신 버전이 아닌 경우 원활한 사용이 어려울 수 있으니 반드시 아래 과정을 진행해 주세요.
1) [정정] 버튼 → [0] [0] [0] [0]
2) [2](펌웨어 다운로드)

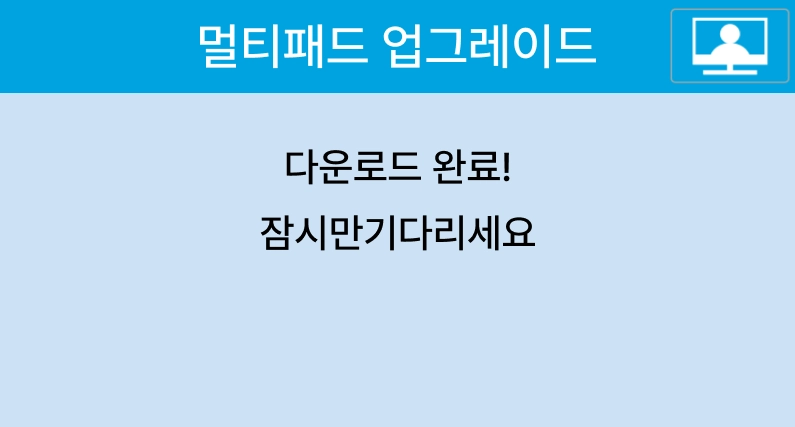

3) [0] [1] [1] 입력한 후 [입력]을 누르면 단말기가 업그레이드되며 자동 재시동됩니다.
유의사항
•
반드시 업그레이드를 끝까지 진행해 주세요.
펌웨어 업그레이드를 진행하지 않거나 업그레이드 진행 중 강제 종료할 경우 단말기 연결이 원활히 이루어지지 않을 수 있습니다.

6. 페이히어 셀러 연결하기

아래 표를 참고하여 사용 환경을 확인한 후 페이히어 셀러 PC 버전을 미리 설치해 주세요.
참고해 주세요.
•
모바일 버전(휴대폰 · 태블릿)페이히어 셀러와 연결하는 경우 QR 코드 연결과 IP 연결 중 한 가지 방법을 선택해 진행해 주세요.

[QR 코드 연결]

1) 페이히어 셀러 [더보기] → [장비 연결/출력]을 눌러주세요.
2) [유선카드 단말기]를 눌러주세요.
3) 가맹점 등록 확인 창에서 [확인] 버튼을 눌러주세요.
페이히어 가맹점 등록 전이라면 [가이드]를 클릭하여 단말기에서 가맹점 등록하기 절차 완료 후 다시 연결을 시도해주세요.
4) QR스캔 화면을 확인합니다.
5) [정정] 버튼 → [0] [0] [0] [0]

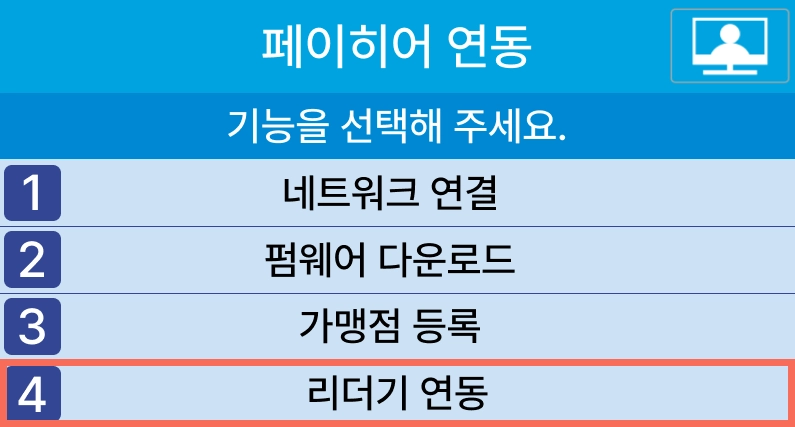

6) [4](리더기 연동)
7) [1](모바일)
8) [1](사용)

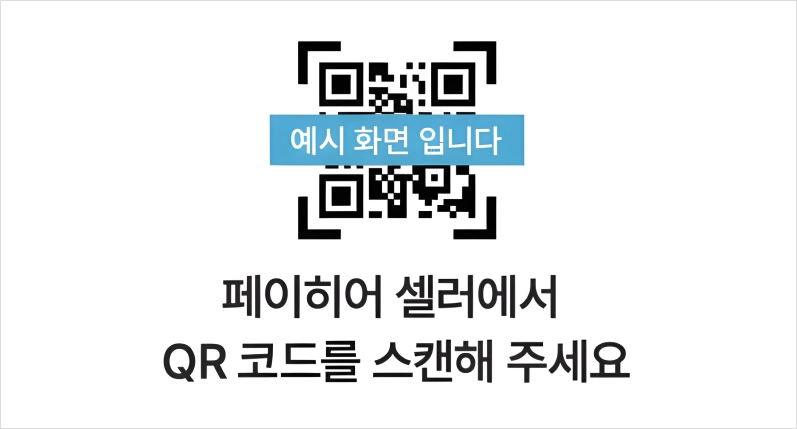

9) 카드 단말기 화면에 있는 QR 코드를 페이히어 셀러로 스캔하면 ● 연결됨으로 변경됩니다.
•
단말기 내 멀티패드 사용으로 설정된 경우 자동으로 활성화됩니다
10) 연결 완료 시 [유선 카드 단말기] → [기기 정보]를 눌러 상호 인증 · 키 다운로드 · 무결성 검사를 눌러주세요.
연결이 원활하지 않다면
1.
유선 카드 단말기와 모바일 기기는 반드시 같은 공유기(네트워크)에 연결되어 있는지 확인해 주세요.
2.
다시 QR 코드 연결을 처음부터 진행해 주세요.

[IP 연결]

1) [정정] 버튼 → [0] [0] [0] [0]
2) [4](리더기 연동)
3) [1](모바일)
4) [1](사용) → [종료] 버튼
5) 페이히어 셀러 [더보기] → [장비 연결/출력]을 눌러주세요.
6) [유선 카드 단말기]를 눌러주세요.
7) 가맹점 등록 확인 창에서 [확인]을 눌러주세요.

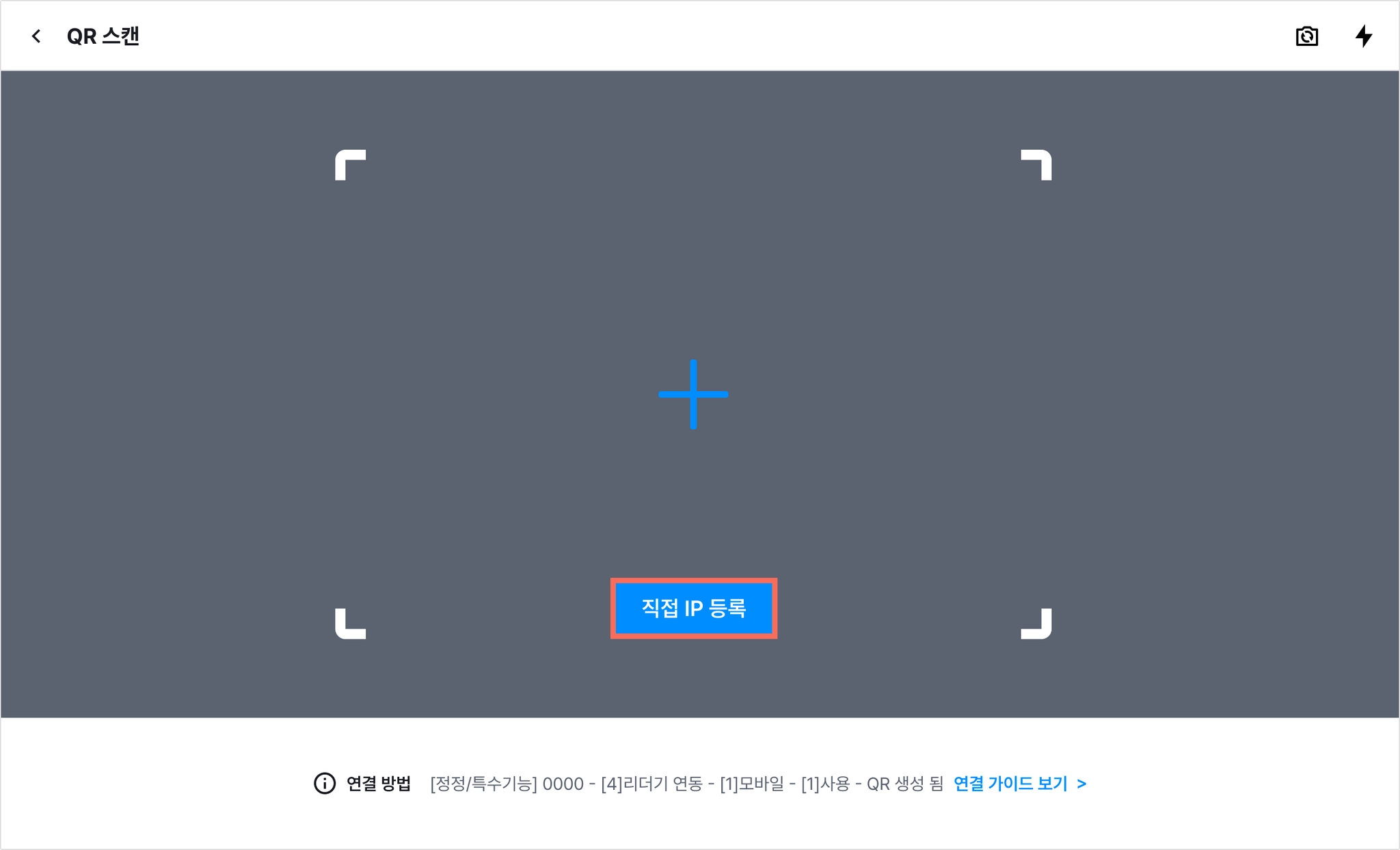

8) [직접 IP 등록하기]을 눌러주세요.
9) 단말기 홈 화면 좌측 상단에 표시된 IP와 PORT를 빈 칸에 입력한 후 [등록] 버튼을 눌러주세요.
10) 정상적으로 연결되면 ● 연결됨으로 변경됩니다.
•
단말기 내 멀티패드 사용으로 설정된 경우 자동으로 활성화됩니다.
11) 연결 완료 시 [유선 카드 단말기] → [기기 정보]를 눌러 상호 인증 · 키 다운로드 · 무결성 검사를 눌러주세요.
유의사항
•
단말기와 공유기의 전원을 끄면 IP가 변동될 수 있습니다.
•
IP 재연결이 번거로울 수 있으니, 영업 마감한 후에는 공유기와 카드 단말기 전원을 끄지 않는 것을 권장합니다.
•
공유기는 서랍장 안, 매장 구석보다 매장 중앙 높은 곳에 놓는 것을 권장합니다.
•
공유기 발열이 있을 시 공유기를 리셋하고 메모리를 정리해 주세요.
•
인터넷이 느리거나 신호가 약하면 통신사에 문의해 점검해 주세요.

[인쇄 설정]

•
장비 상세에서 [인쇄 설정]을 누르면 출력할 인쇄 종류 · 간단한 주문서 설정이 가능합니다.
출력 설정
자세한 출력 설정은 아래의 페이지를 눌러주세요.

7. 기타

[페이히어 셀러와 연결 해제하기]

1) 페이히어 셀러 내 [더보기] → [장비 연결/출력]을 눌러주세요.
2) [유선 카드 단말기] → [연결 해제]를 누릅니다.

[카드 단말기 자체 결제하기]

참고해 주세요.
•
페이히어 셀러에서 결제가 불가하거나 혹은 셀러 프로그램과 연결하지 않고 사용을 원하실 경우 카드 단말기에서 금액만 입력하여 자체 결제를 할 수 있습니다.
•
이 경우 셀러를 통해 결제한 건이 아니기 때문에 [결제 내역]에는 기록이 남지 않습니다.

[카드 결제]

1) [1](신용 승인)
2) 결제할 금액 입력한 후 카드 삽입

[현금 결제]

1) 결제 후 현금 영수증이 필요한 경우, [현금]을 눌러주세요.
2) [0](소비자소득공제) 또는 [1](사업자지출증빙)
3) 휴대폰 번호 또는 사업자 번호를 입력하거나 현금영수증 카드를 읽혀주세요.

[멀티패드 · 유선 카드 단말기로 간편 결제하기]

참고해 주세요.
•
멀티패드에 장착된 스캐너를 통해 간편 결제 바코드와 QR코드를 스캔할 수 있습니다.
•
단, 유선 카드 단말기에서 멀티 패드는 사용으로 설정해 주셔야 합니다. 4. 주변 장치 연결하기
•
멀티패드가 없어도 단말기에 내장된 카메라로 간편 결제를 할 수 있습니다.
◦
[정정] → [6 4 2 3] → [9. 부가기능 2] → [1. 서명패드] → [내장용 서명패드] → [사용]
결제 화면 내 [기타 결제 수단] → [간편 결제]를 누르면 연결된 멀티 패드로 QR · 바코드 스캔이 가능합니다.
