키오스크 기본형

- 목차 -

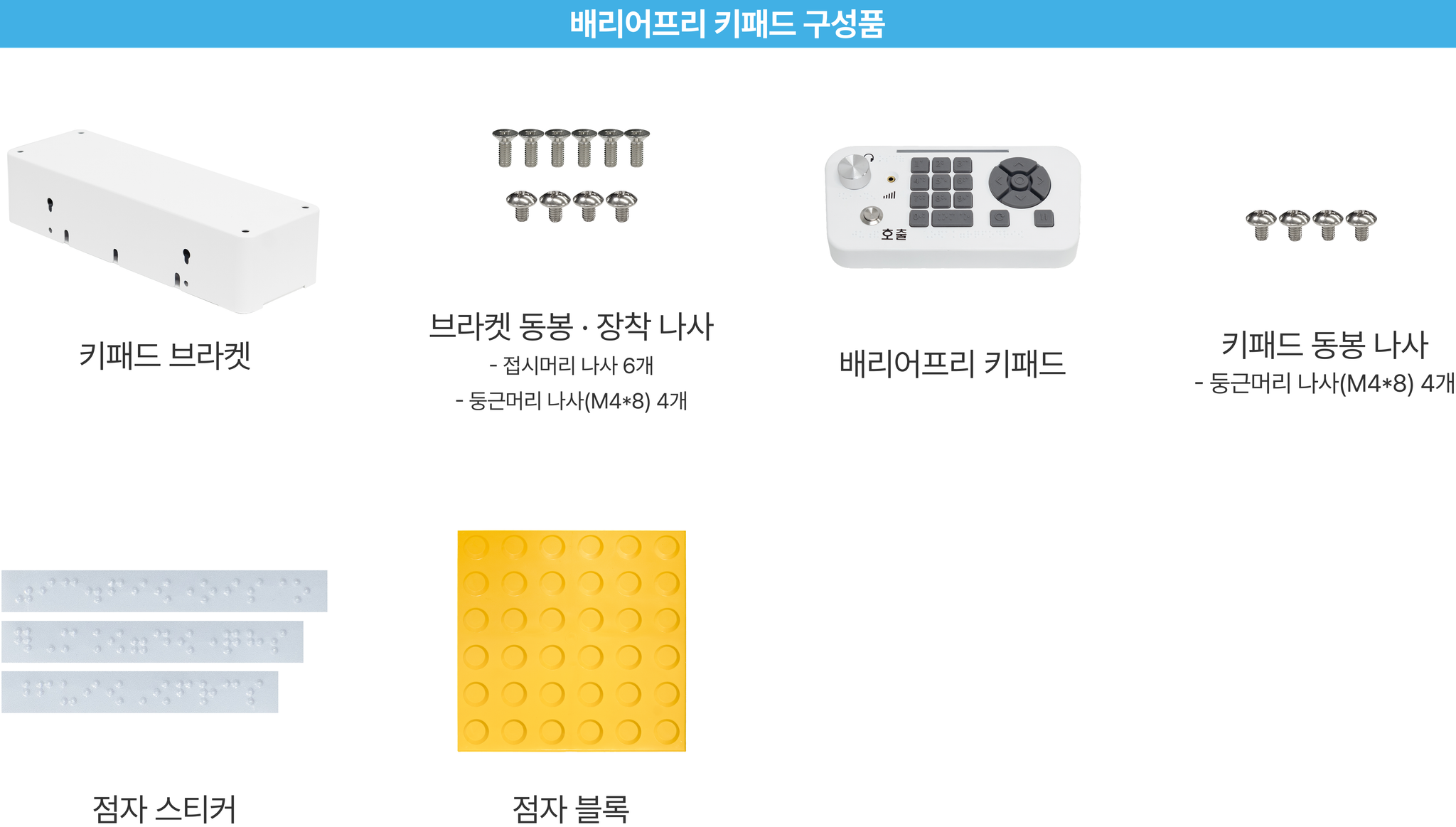

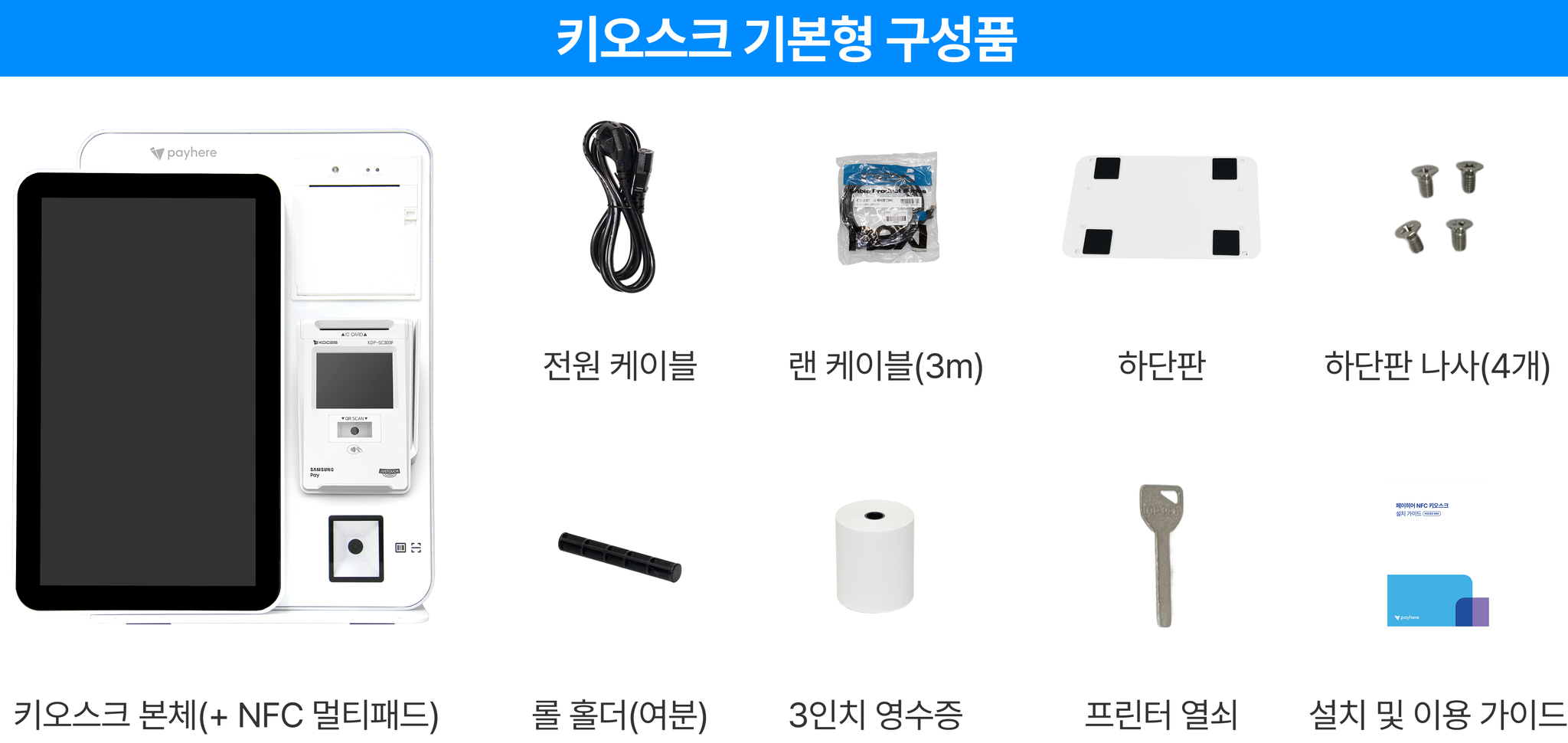

0. 구성품 확인

1. 배리어프리 키패드 조립

배리어프리 키오스크 키패드를 구매하지 않으셨다면, 여기부터 시작해 주세요.

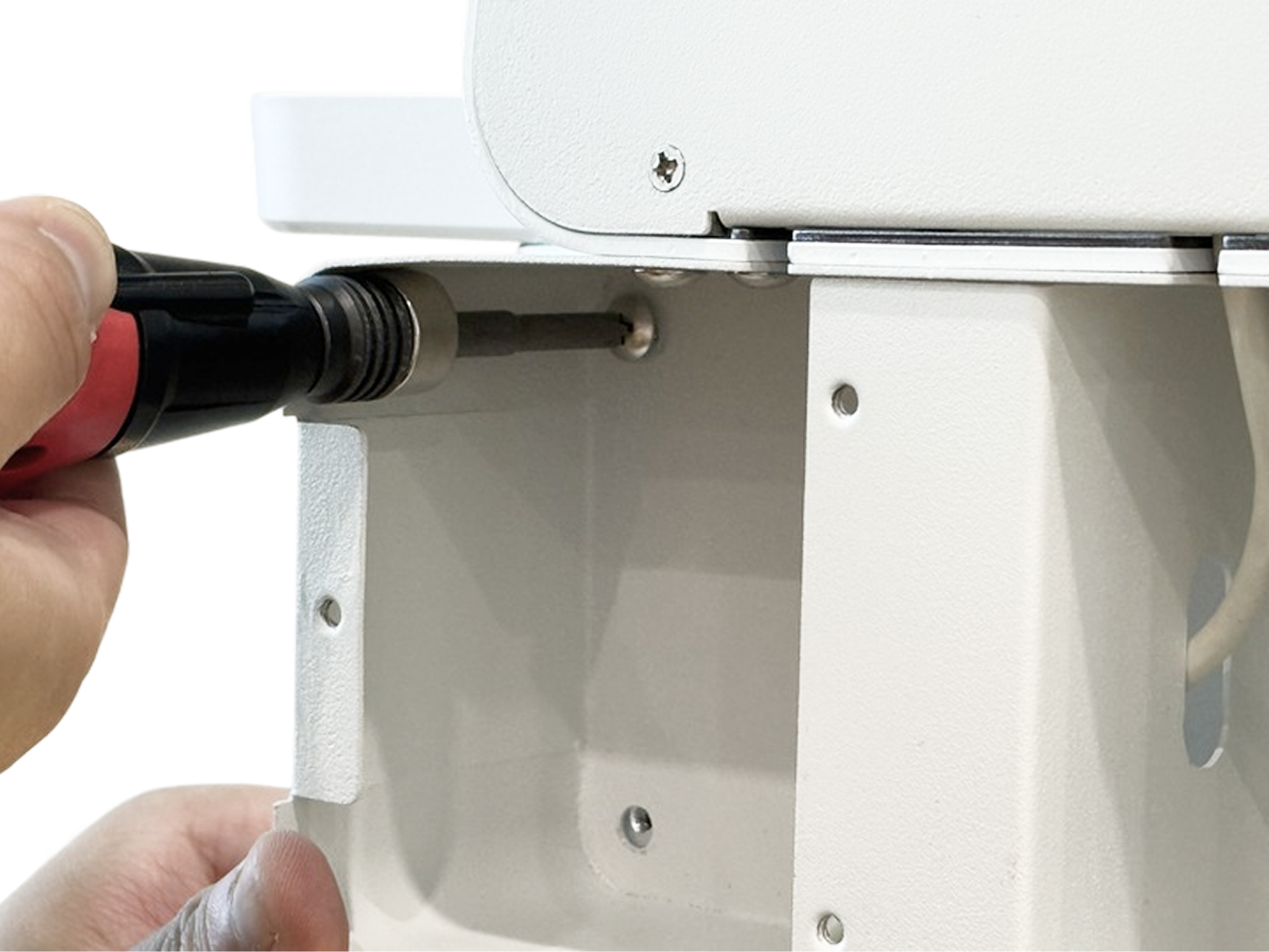

1) 접시머리 나사 6개를 풀어 브라켓의 바닥면을 분리해 주세요.
참고해 주세요.
•
해체한 나사는 7번에서 다시 사용되니 꼭 보관해 주세요.

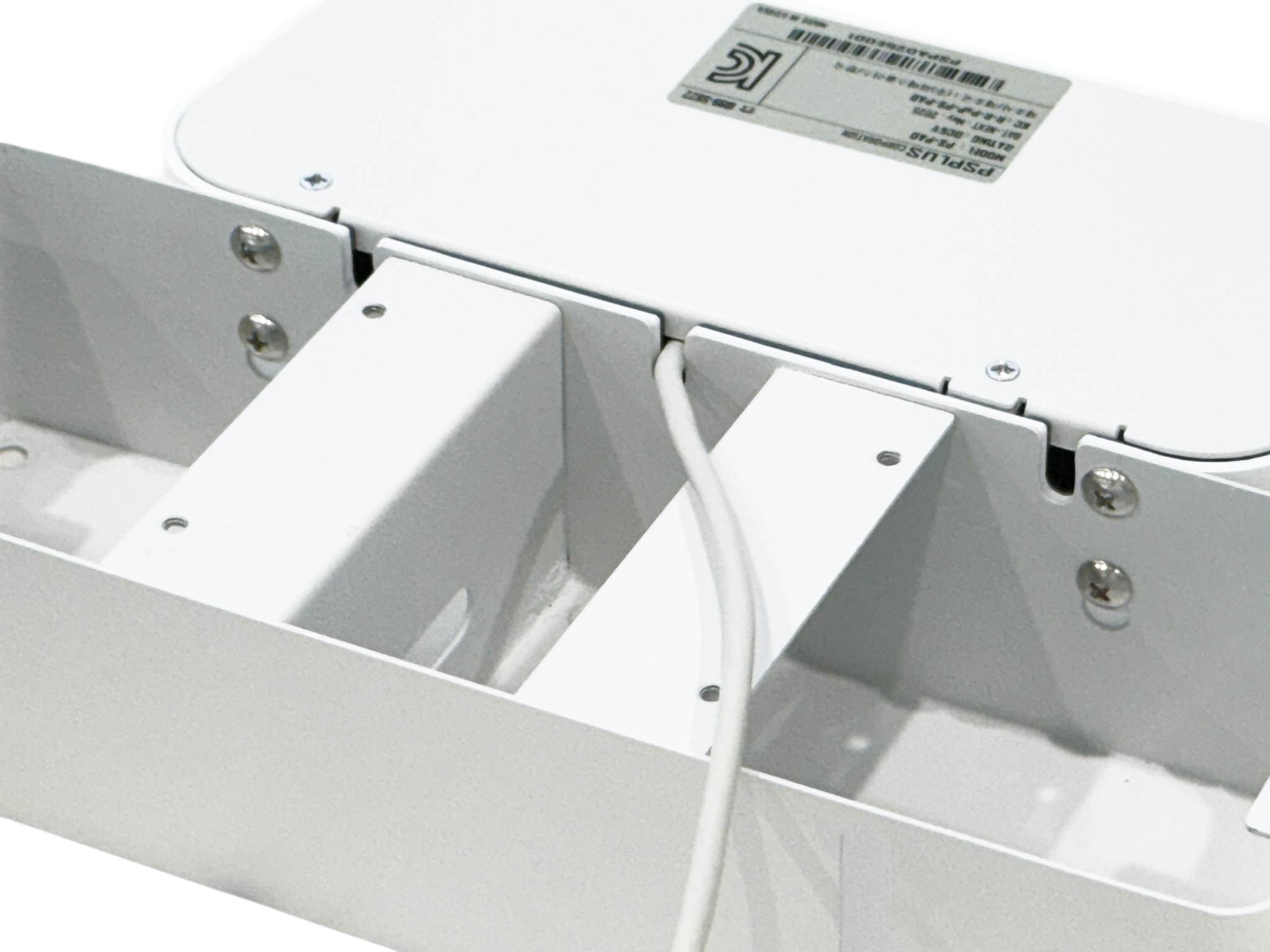

2) 브라켓과 키패드를 뒤집은 뒤, 키패드 선을 브라켓 중앙 홈에 맞춰 주세요.
•
반대편은 홈이 없어요.

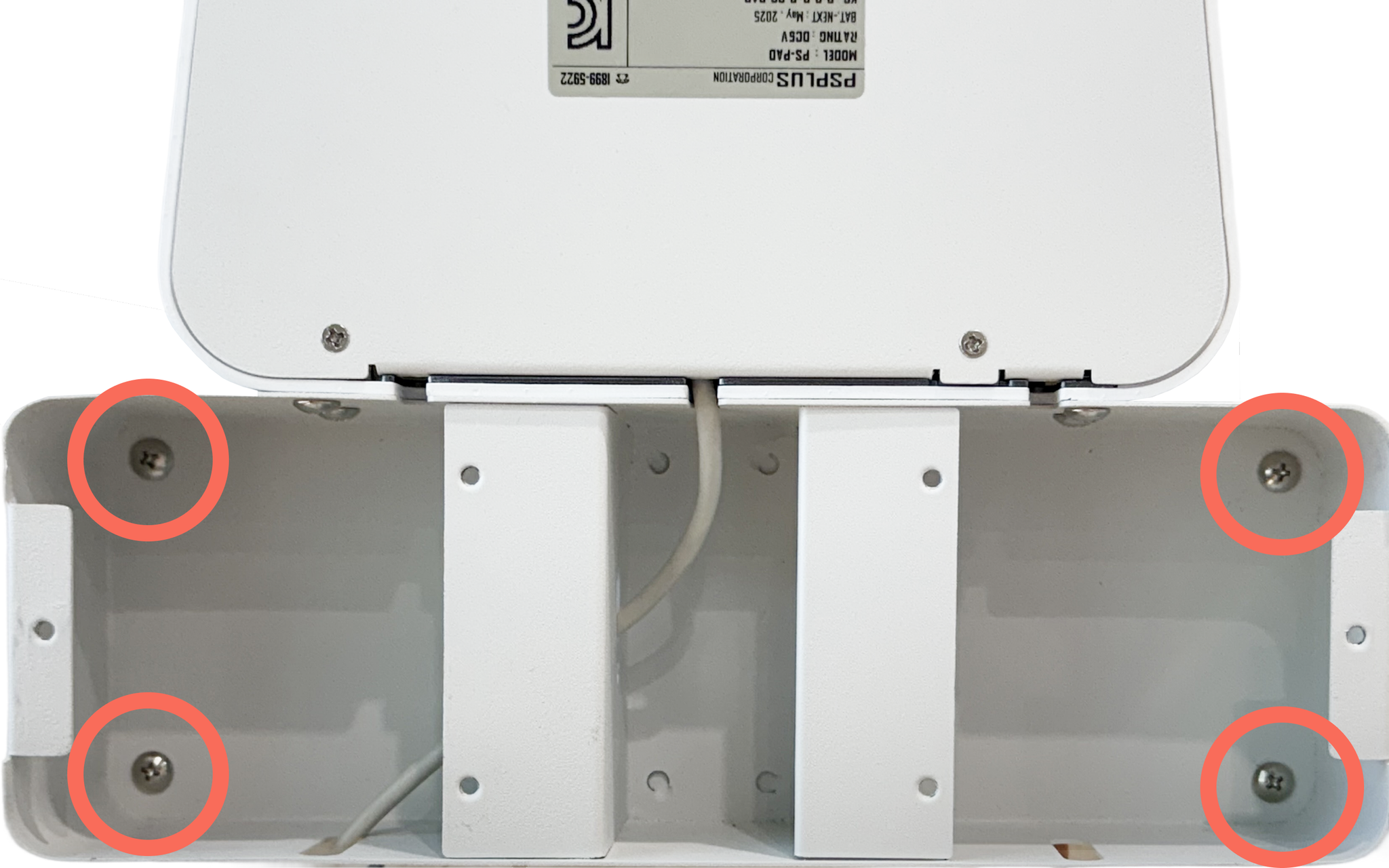

3) 키패드에 동봉된 둥근머리 나사(M4*8) 4개로 표시된 곳을 체결해 주세요.
참고해 주세요.
•
처음부터 꽉 조이면 나머지 나사를 끼우기 어려울 수 있어요.
•
모든 나사를 느슨하게 고정한 후, 전체 균형을 맞춰 단단히 체결해 주세요.

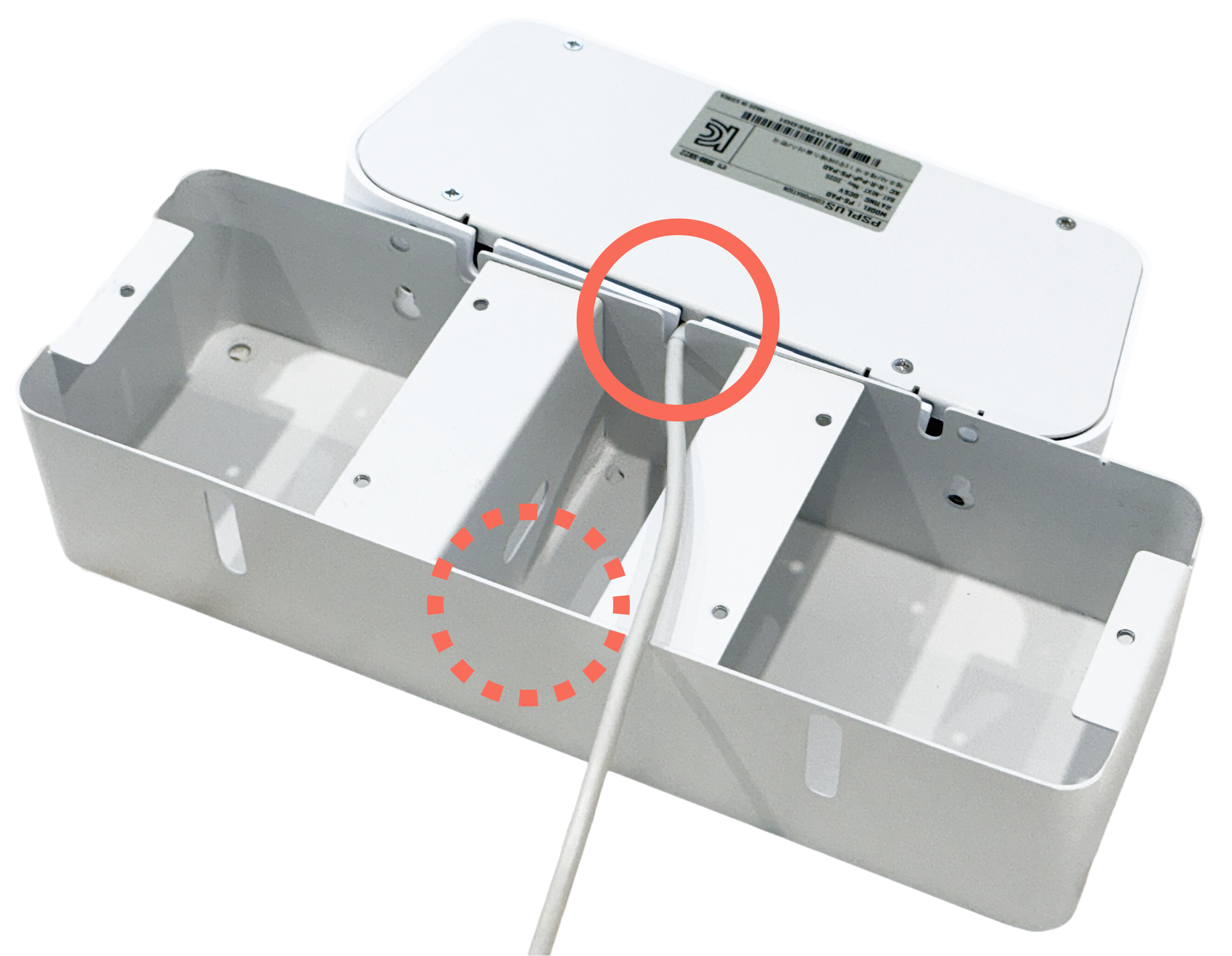

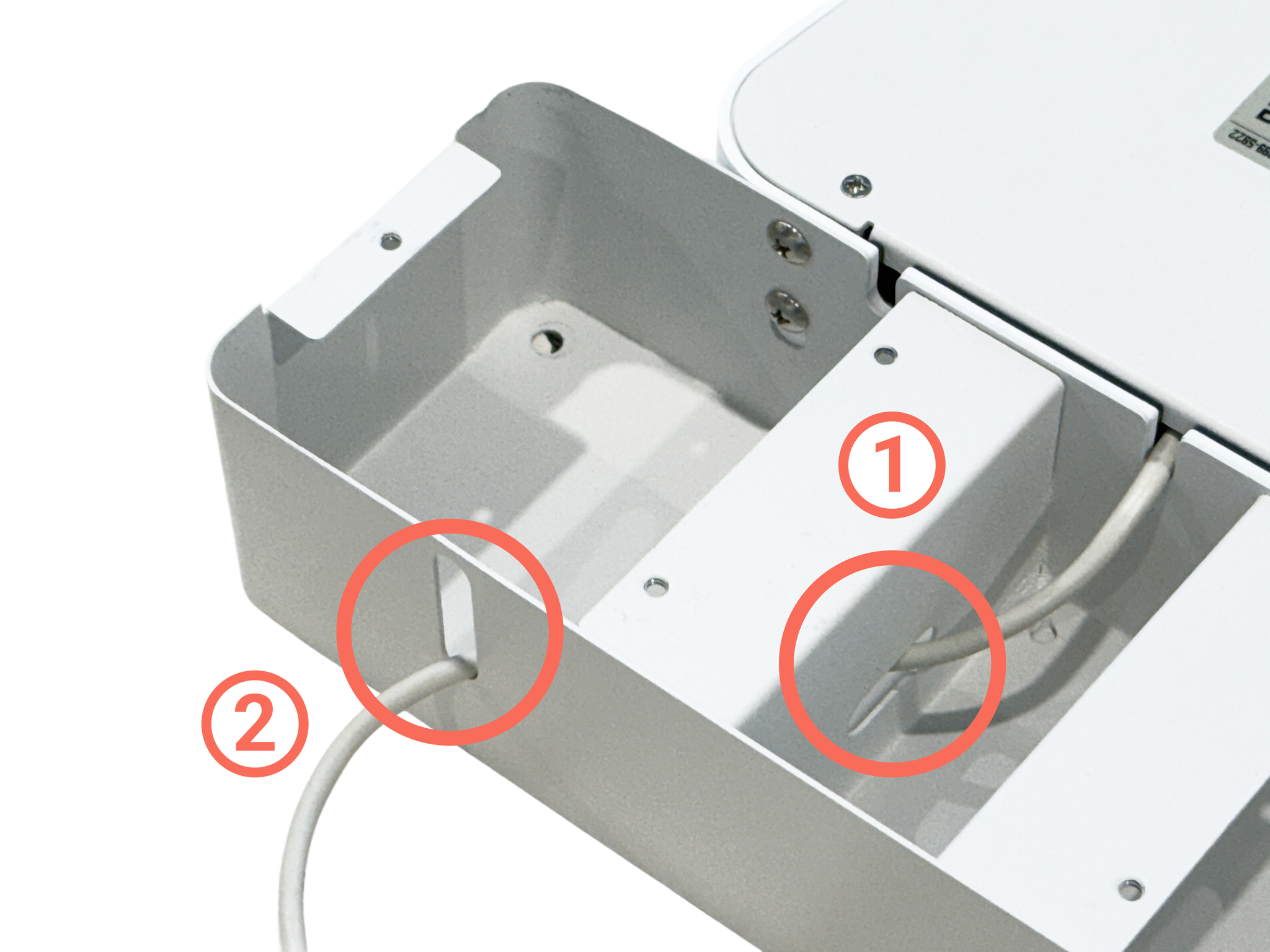

4) 키패드 선을 ① → ②순으로 한 번에 하나씩 통과시켜 주세요.
유의해 주세요.
•
①과 ②를 한 번에 통과시킨 뒤 잡아당기면, 선이 파손될 수 있어요.
5) 앞면이 위 쪽을 향하도록 키오스크 본체를 눕혀 주세요.

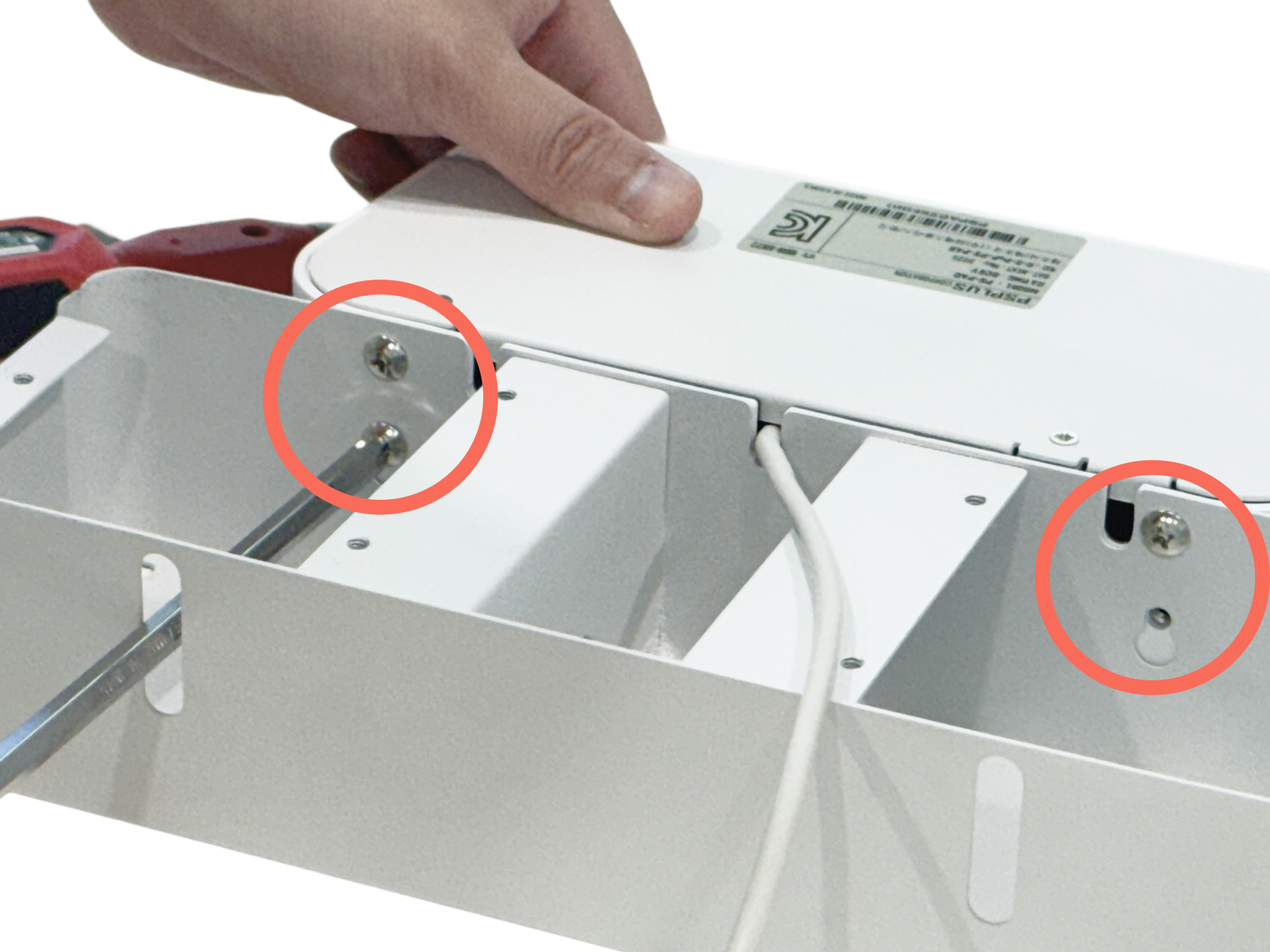

6) 둥근머리 나사(M4*8) 4개로 키오스크 본체 바닥면과 브라켓을 체결해 주세요.

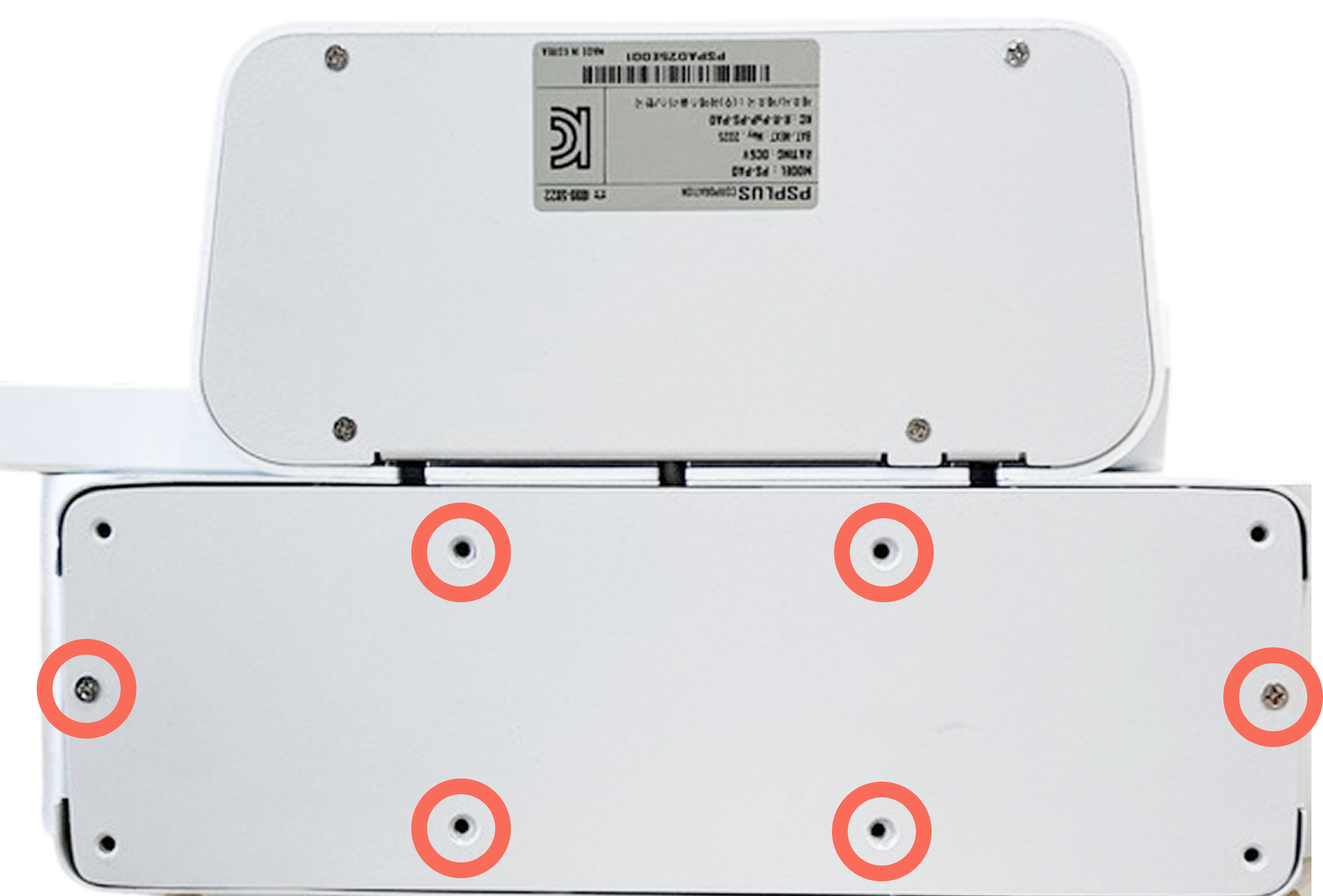

7) 브라켓 바닥면을 위치한 후, 접시머리 나사 6개로 표시된 곳을 체결해 주세요.
•

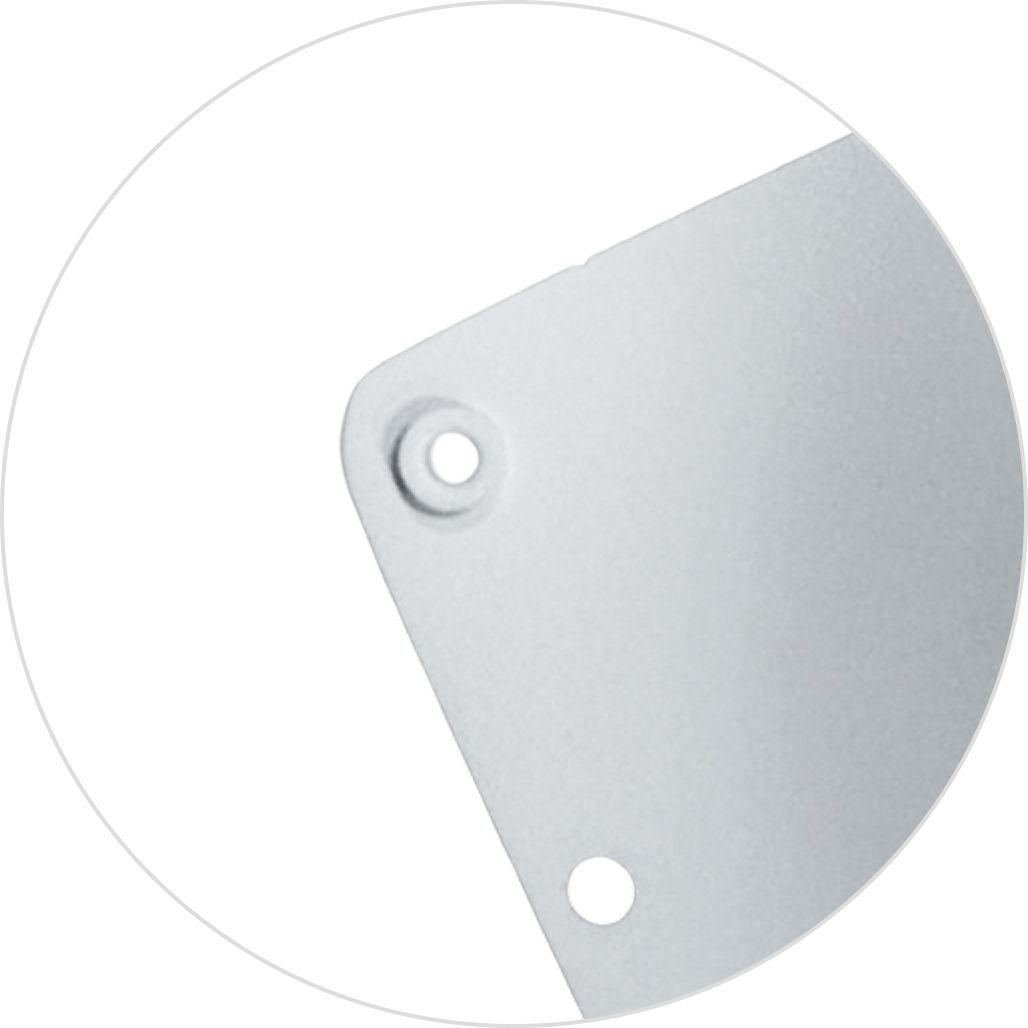

브라켓 바닥면의 돌출된 면이 안쪽을 향하도록 해 주세요.

2. 데스크판 조립

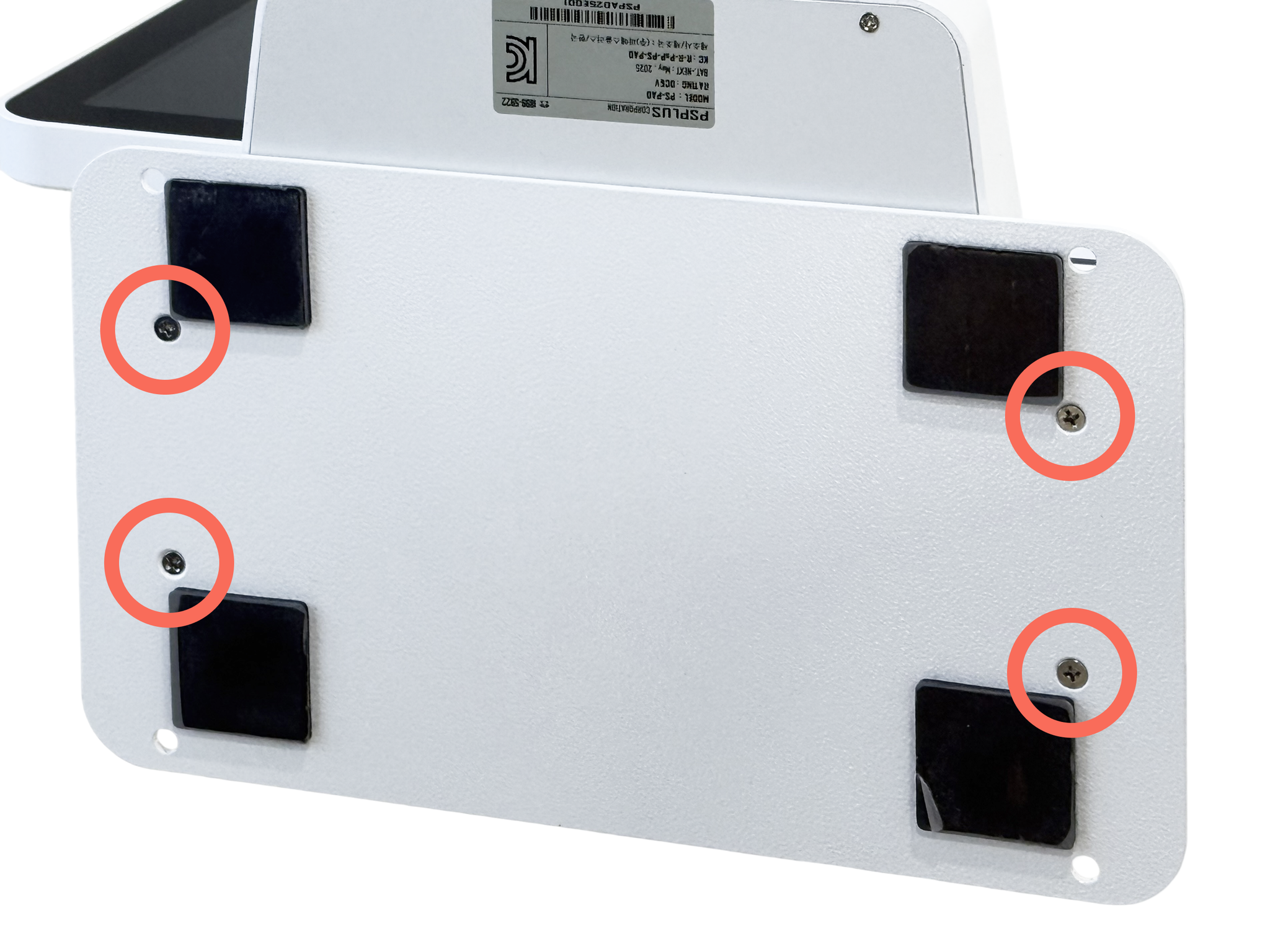

1) 본체 데스크판을 위치한 후, 하단판 나사 4개로 표시된 곳을 체결해 주세요.
2) 키오스크를 세운 뒤, 설치할 위치에 놓아 주세요.

3. 선 연결

유의해 주세요.
•
안전을 위해 전원선은 가장 마지막에 연결해 주세요.

3-1. 배리어프리 키패드 케이블

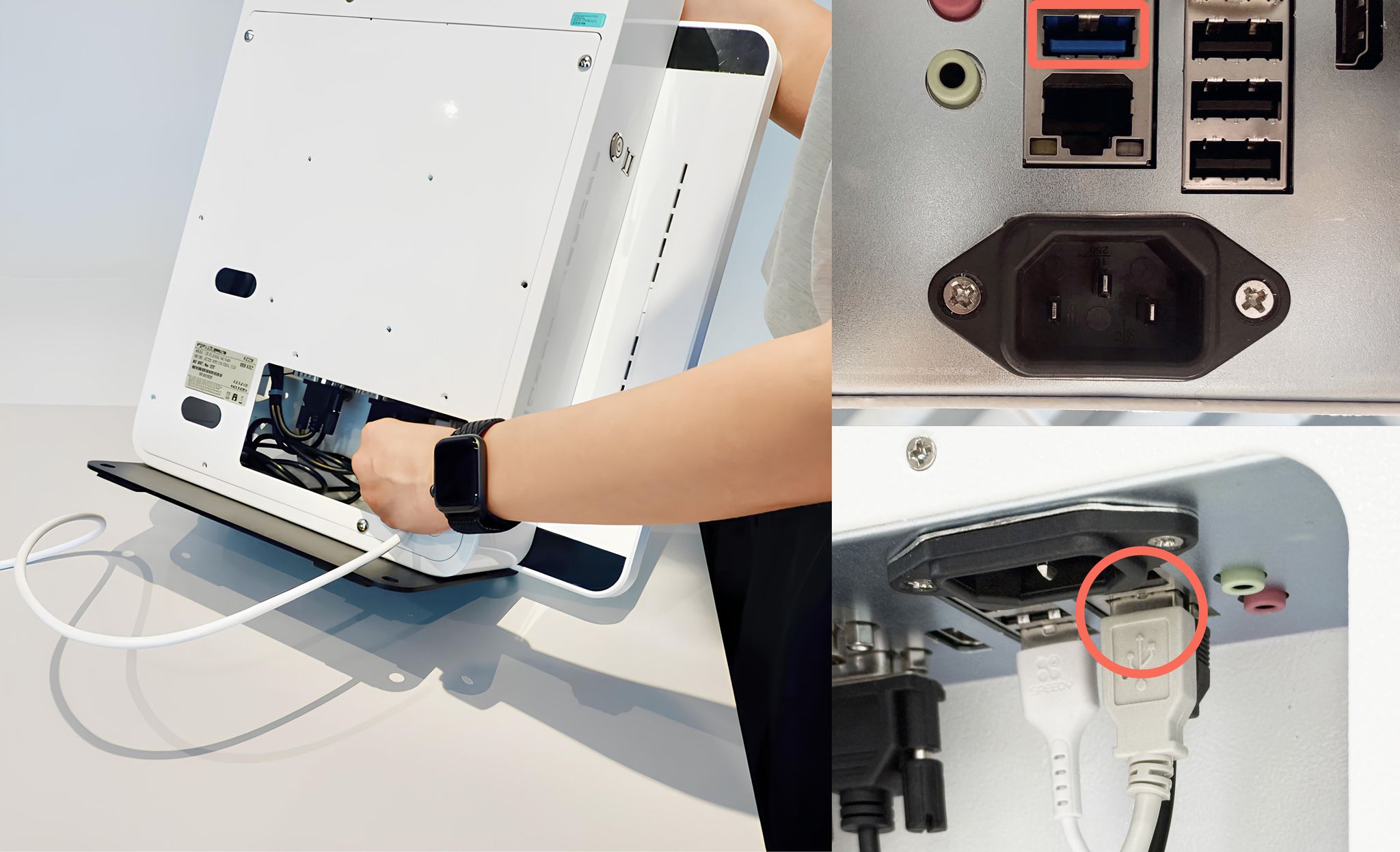

1) 키오스크 앞면을 잡고 본체를 살짝 기울인 뒤, 뒷면 아래쪽 USB 포트에 키패드 선을 연결해 주세요.

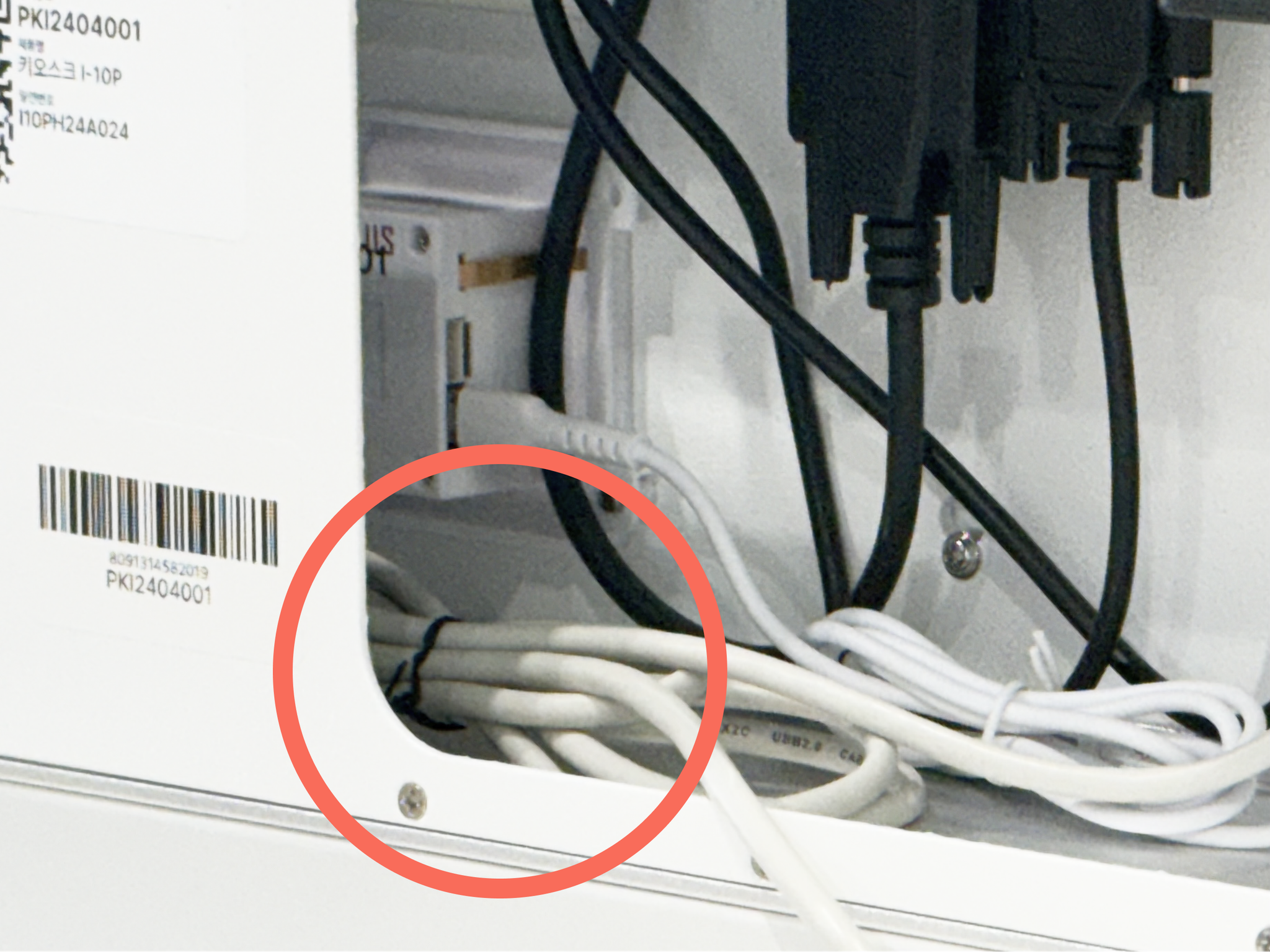

2) 선을 잘 정리한 후, 안 쪽에 위치시켜 주세요.

3-2. 랜선

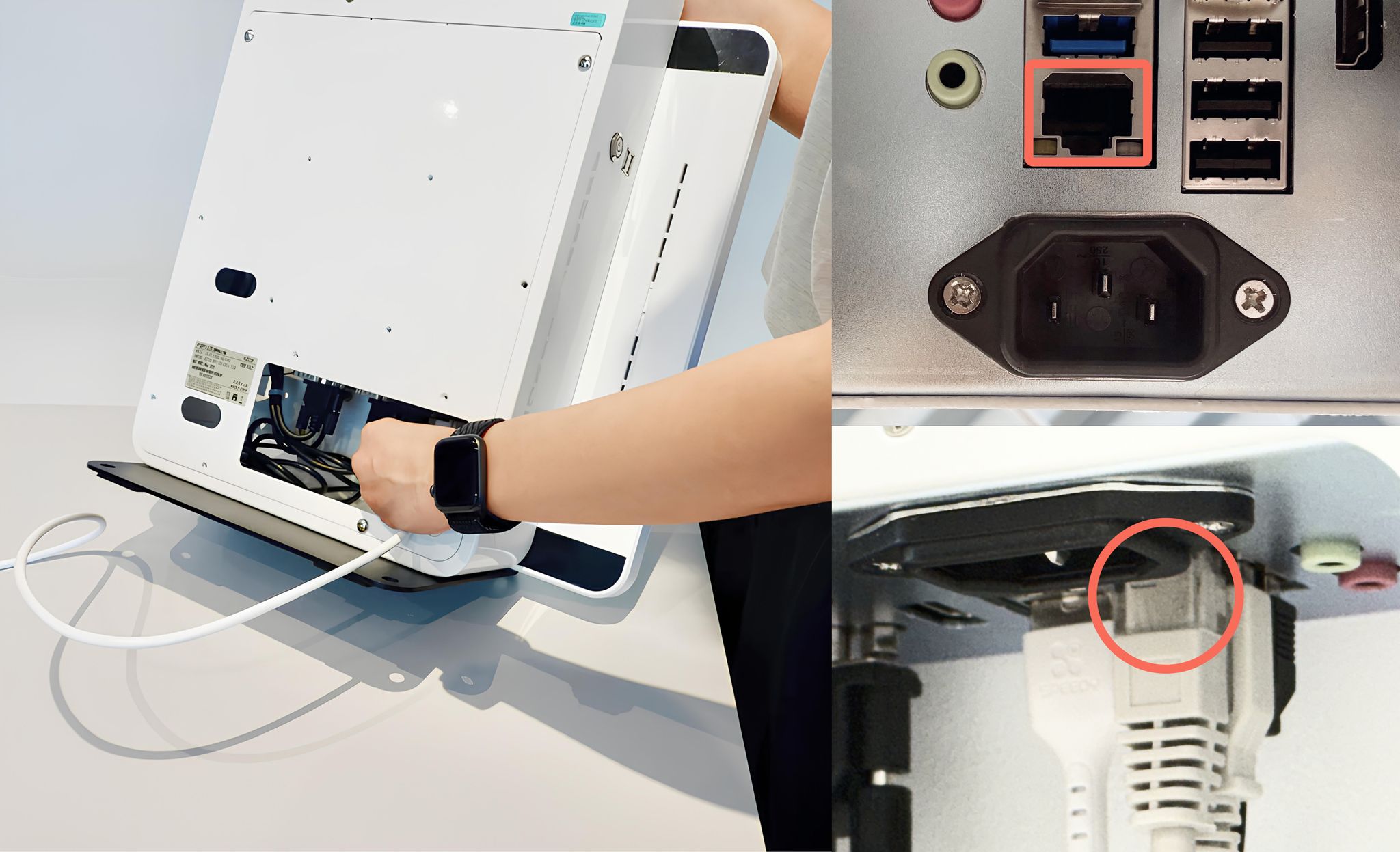

본체 뒷면 아래쪽 랜 포트에 랜선을 연결해 주세요.

3-3. 전원선

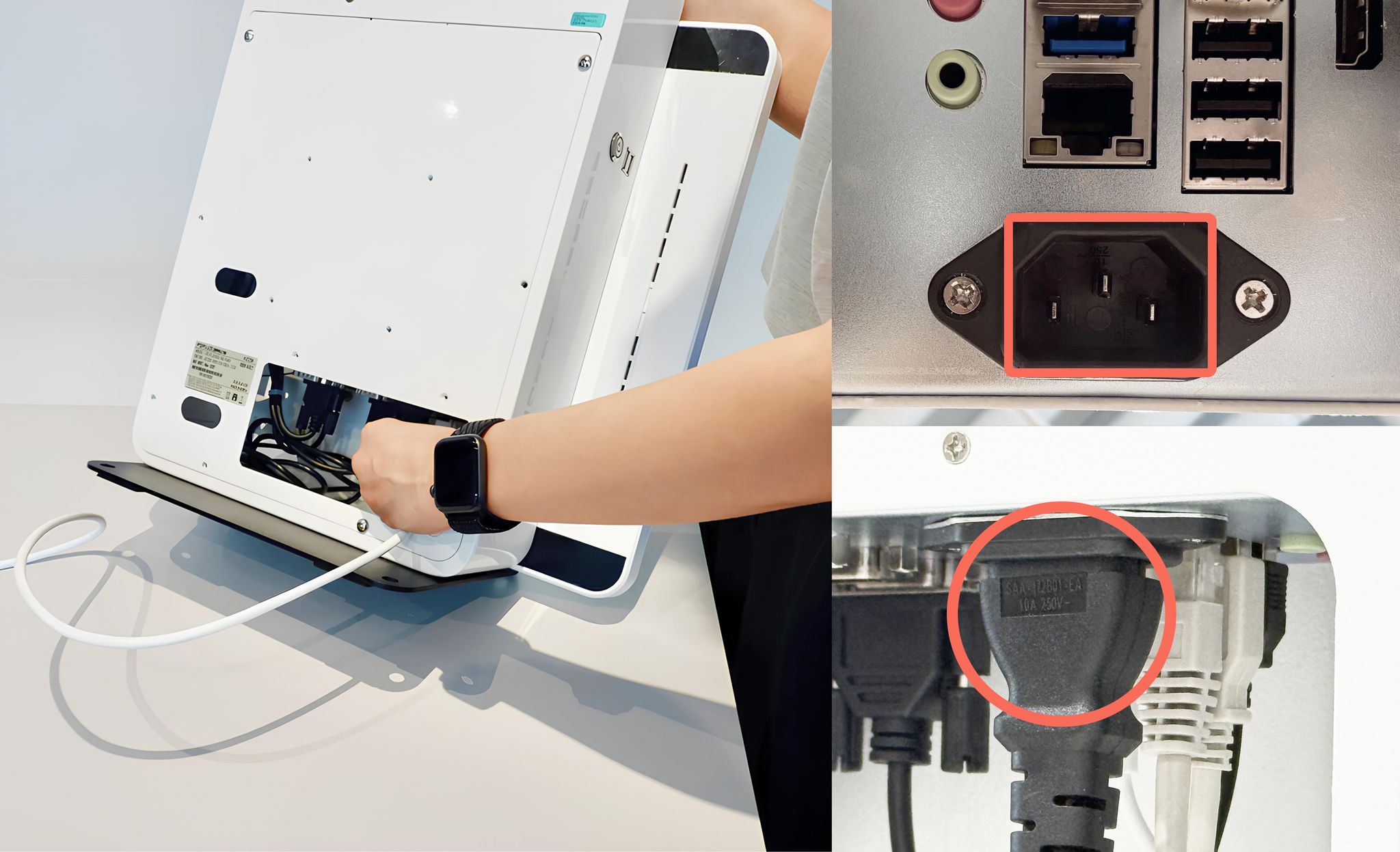

1) 본체 뒷면 아래쪽 전원 포트에 전원선을 연결해 주세요.
2) 전원선을 연결하면, 자동으로 전원이 켜져요.
•

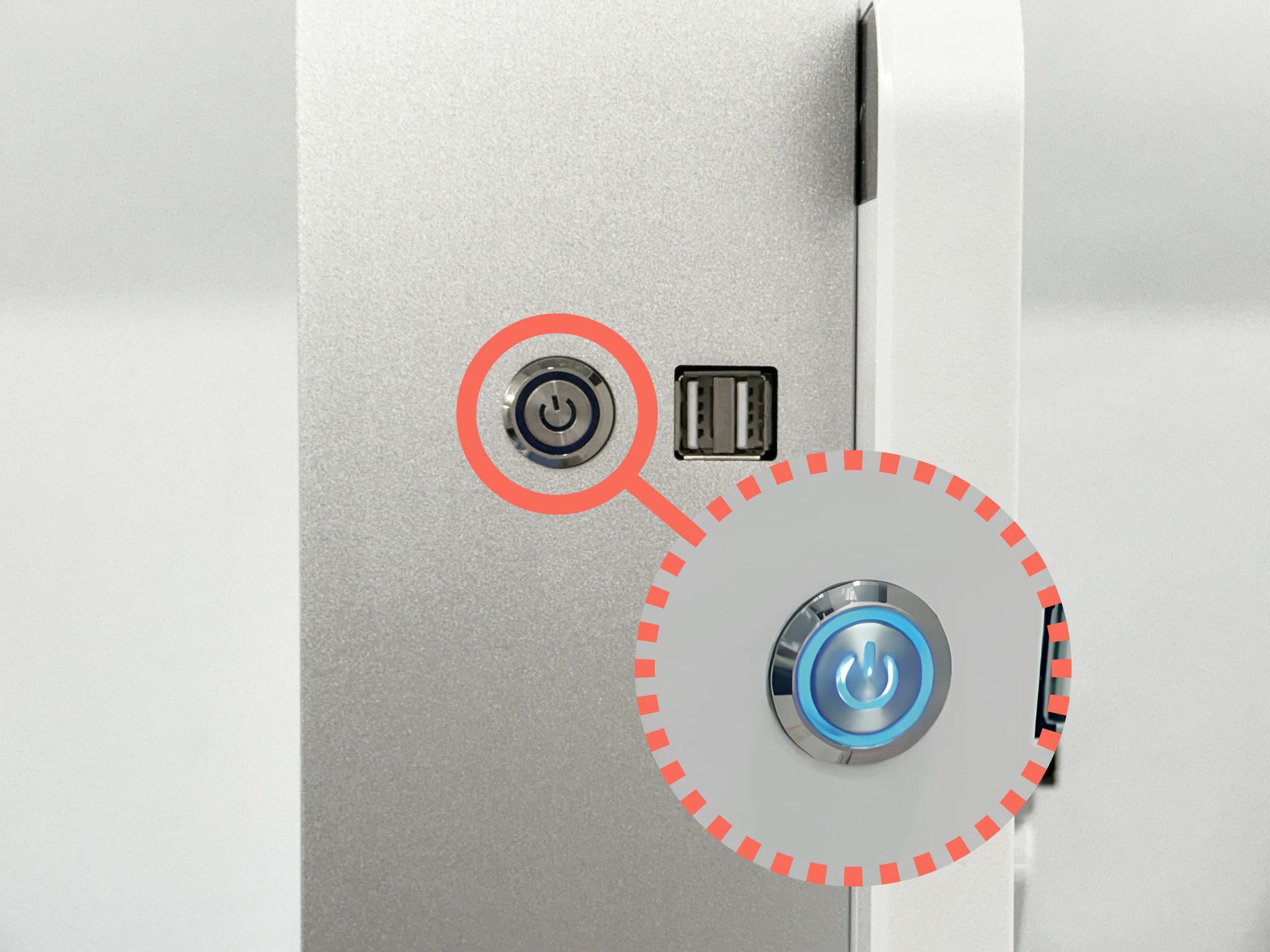

바로 켜지지 않을 경우, 왼쪽 측면에 있는 전원 버튼을 눌러 주세요.

4. 영수증 장착

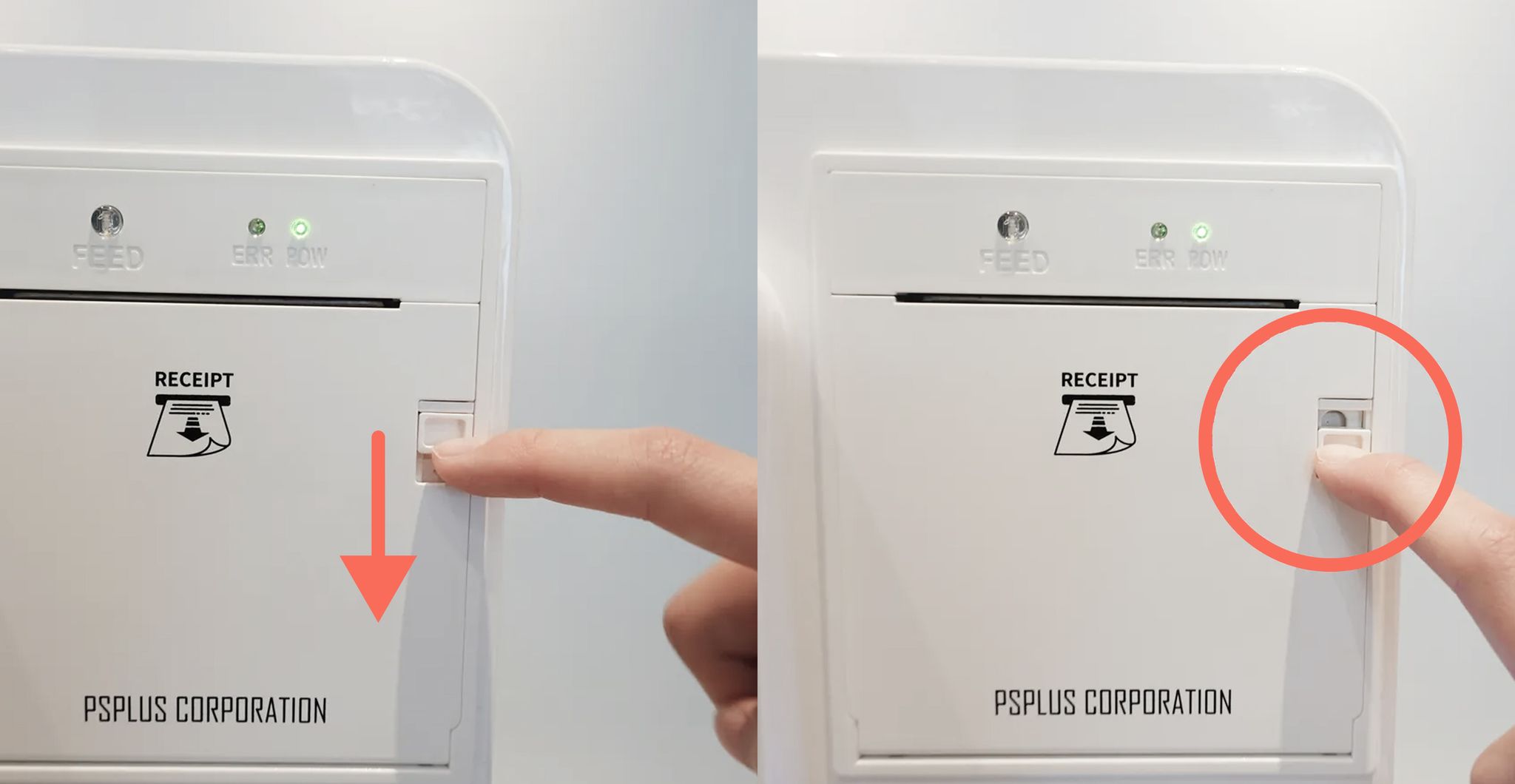

1) 영수증 프린터 커버 개폐 장치를 손가락으로 내려 주세요.

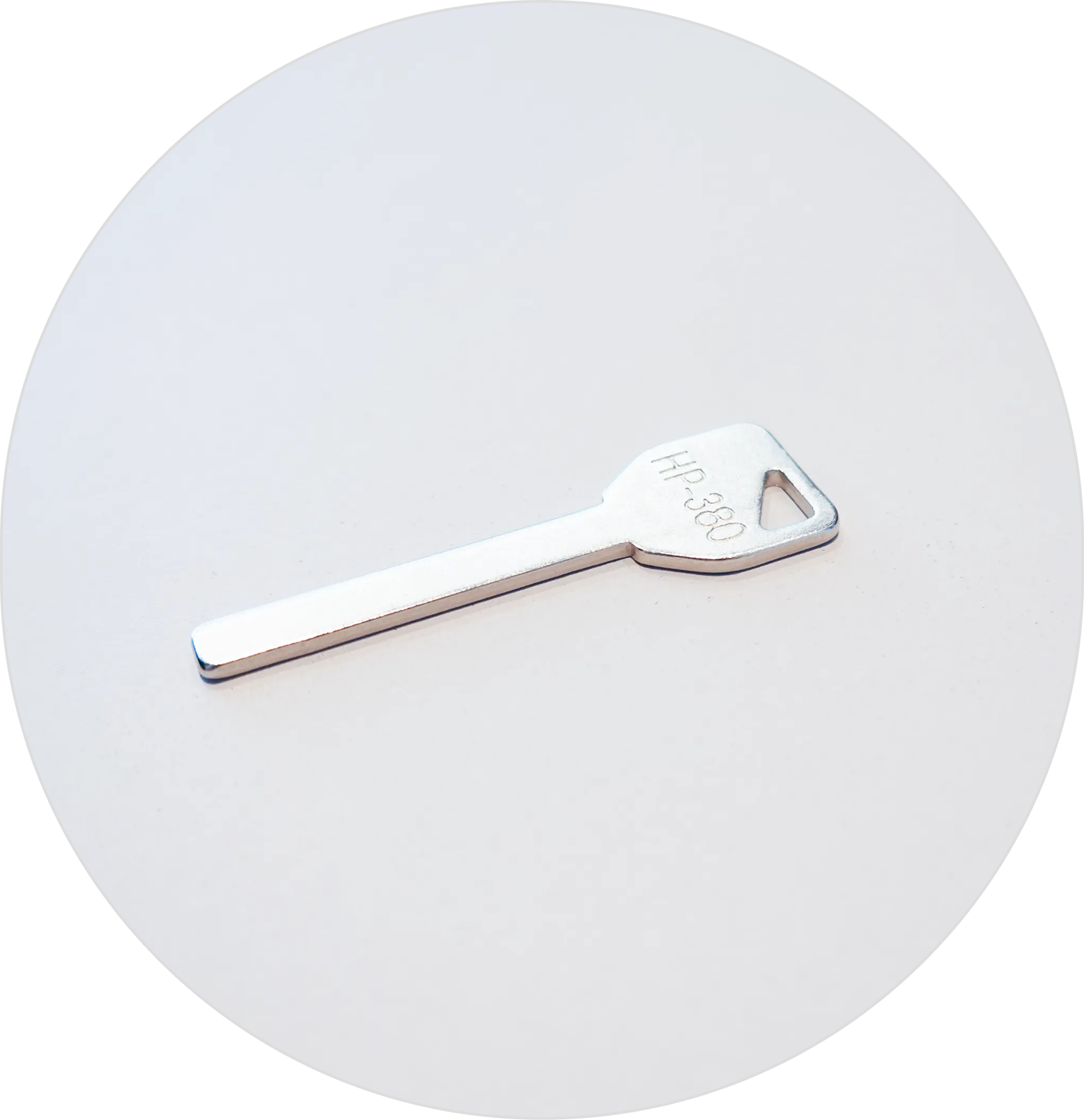

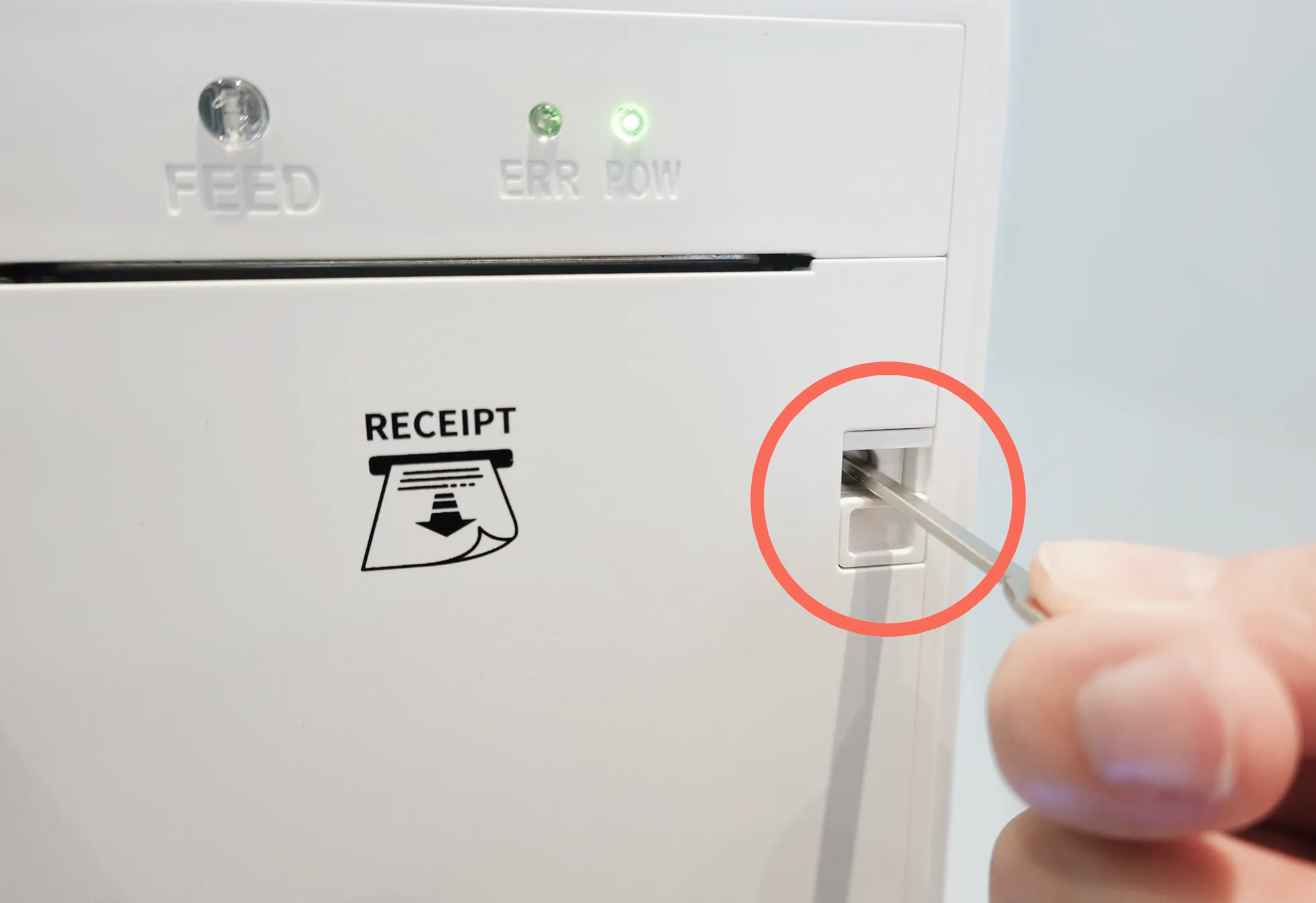

2) 프린터 열쇠로 동그란 부분을 누르면 커버가 열려요.

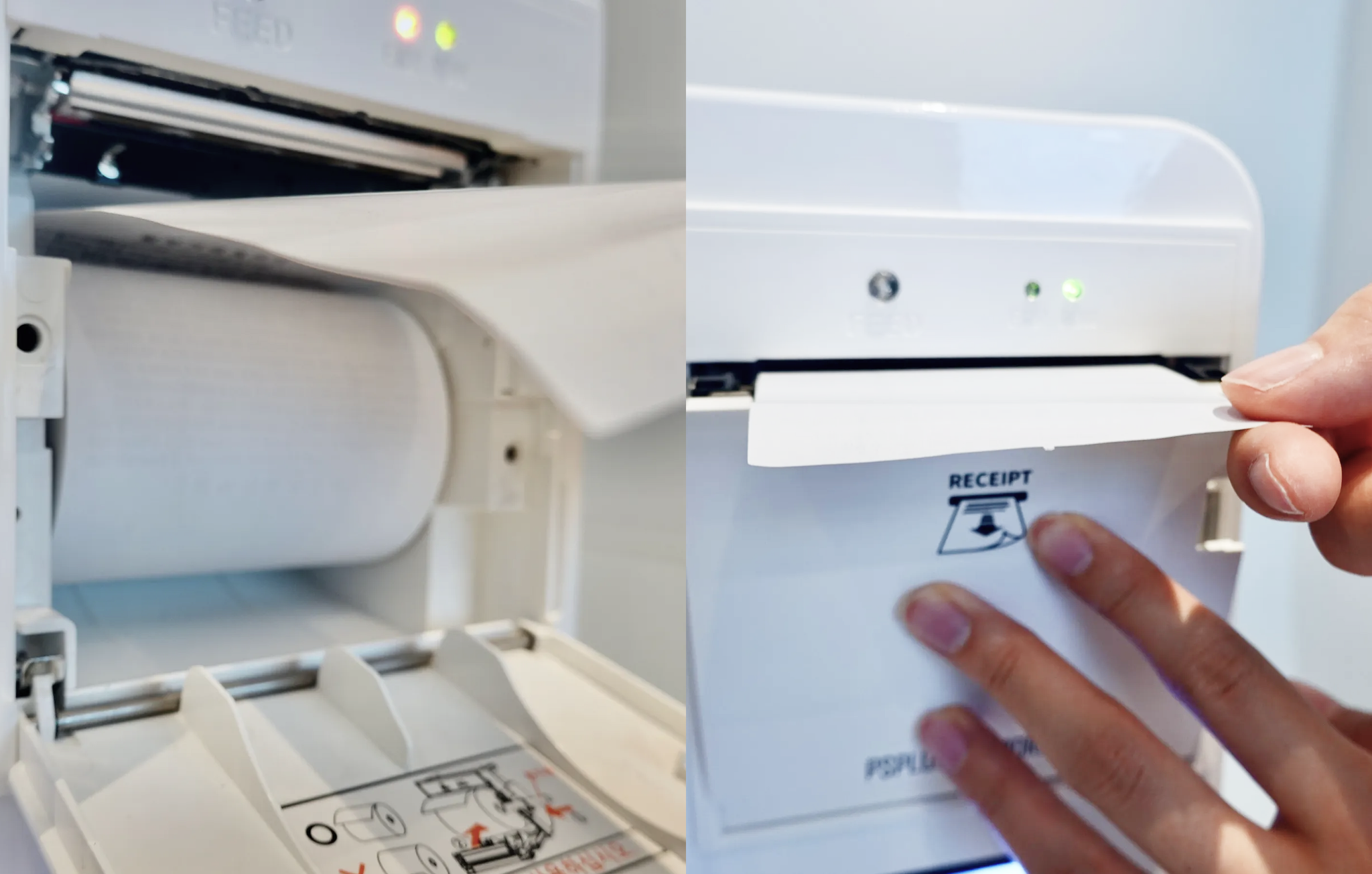

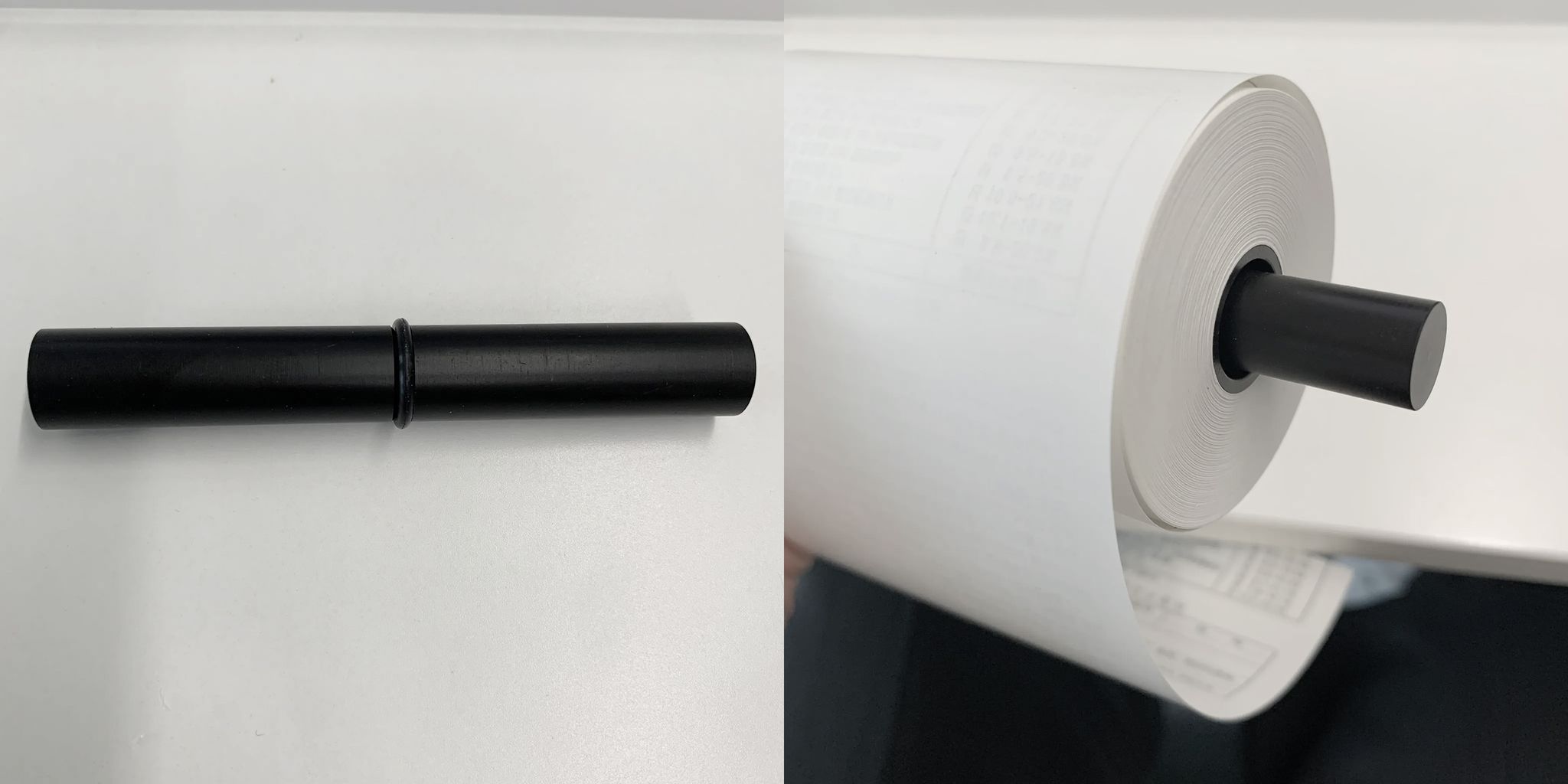

3) 롤 홀더를 영수증 용지 가운데에 넣어주세요.
4) 약관이 적힌 면이 아래를 향하도록 용지를 넣은 뒤, 끝부분이 바깥으로 살짝 나오도록 정렬해 준 후 덮개를 닫아 주세요.

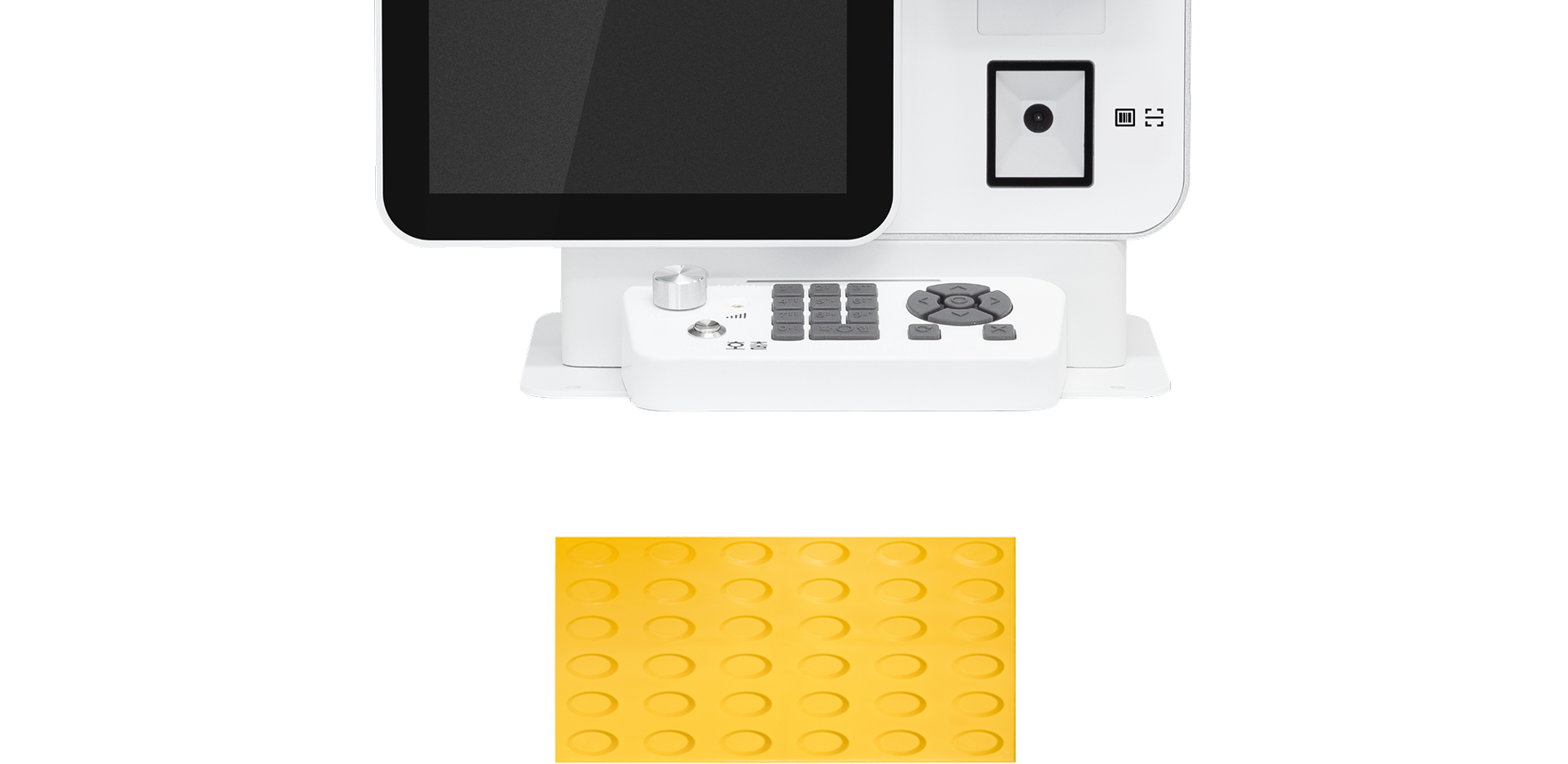

5. 점자 스티커 및 블록 부착

1) 점자 스티커는 안내된 위치에 맞춰 부착해 주세요.
2) 점자 블록은 기기 설치 위치에 맞춰 양면 테이프로 부착해 주세요.

6. 하드웨어 설치 완료

키오스크 하드웨어 설치가 완료됐어요.
•
에이전트 설치를 이어서 진행해 주세요.
에이전트 설치 가이드는 아래 링크에서 확인해 주세요.
