키오스크 중형(스탠드 X)

- 목차 -

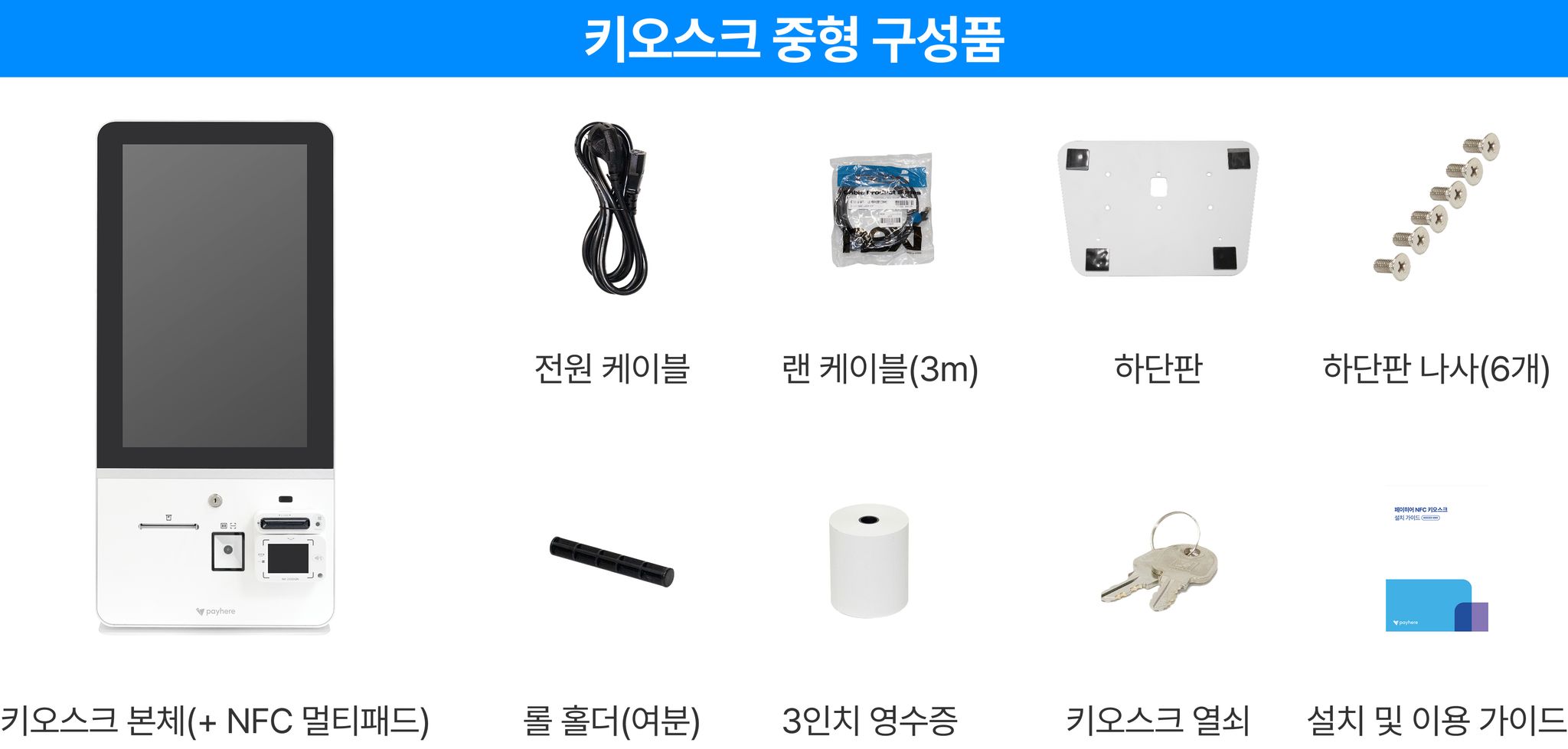

0. 구성품 확인

1. 배리어프리 키패드 조립

배리어프리 키오스크 키패드를 구매하지 않으셨다면, 여기부터 시작해 주세요.
1) 접시머리 나사 6개를 풀어 브라켓의 바닥면을 분리해 주세요.
참고해 주세요.
•
해체한 나사는 8번에서 다시 사용되니 꼭 보관해 주세요.

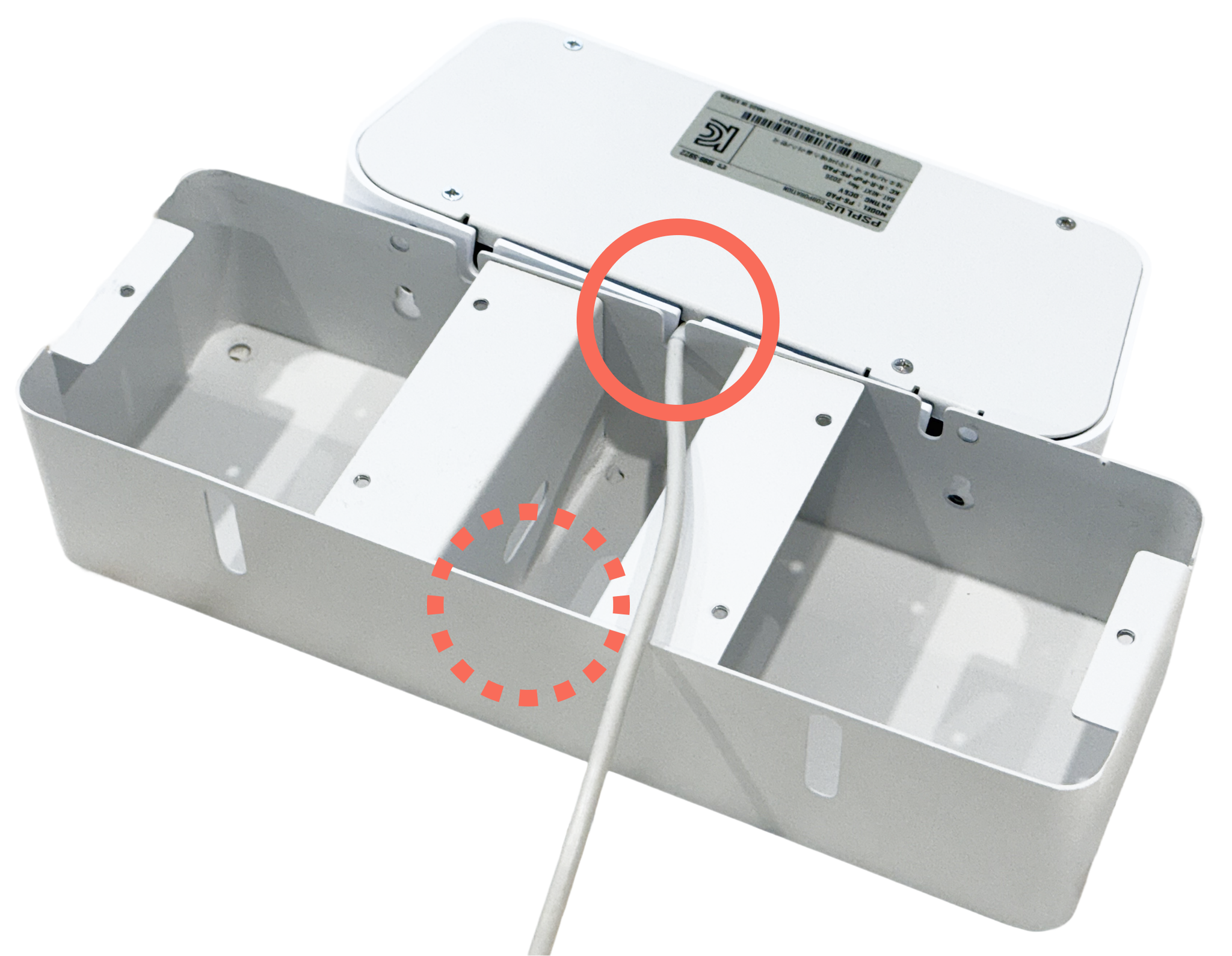

2) 브라켓과 키패드를 뒤집은 뒤, 키패드 선을 브라켓 중앙 홈에 맞춰 주세요.
•
반대편은 홈이 없어요.

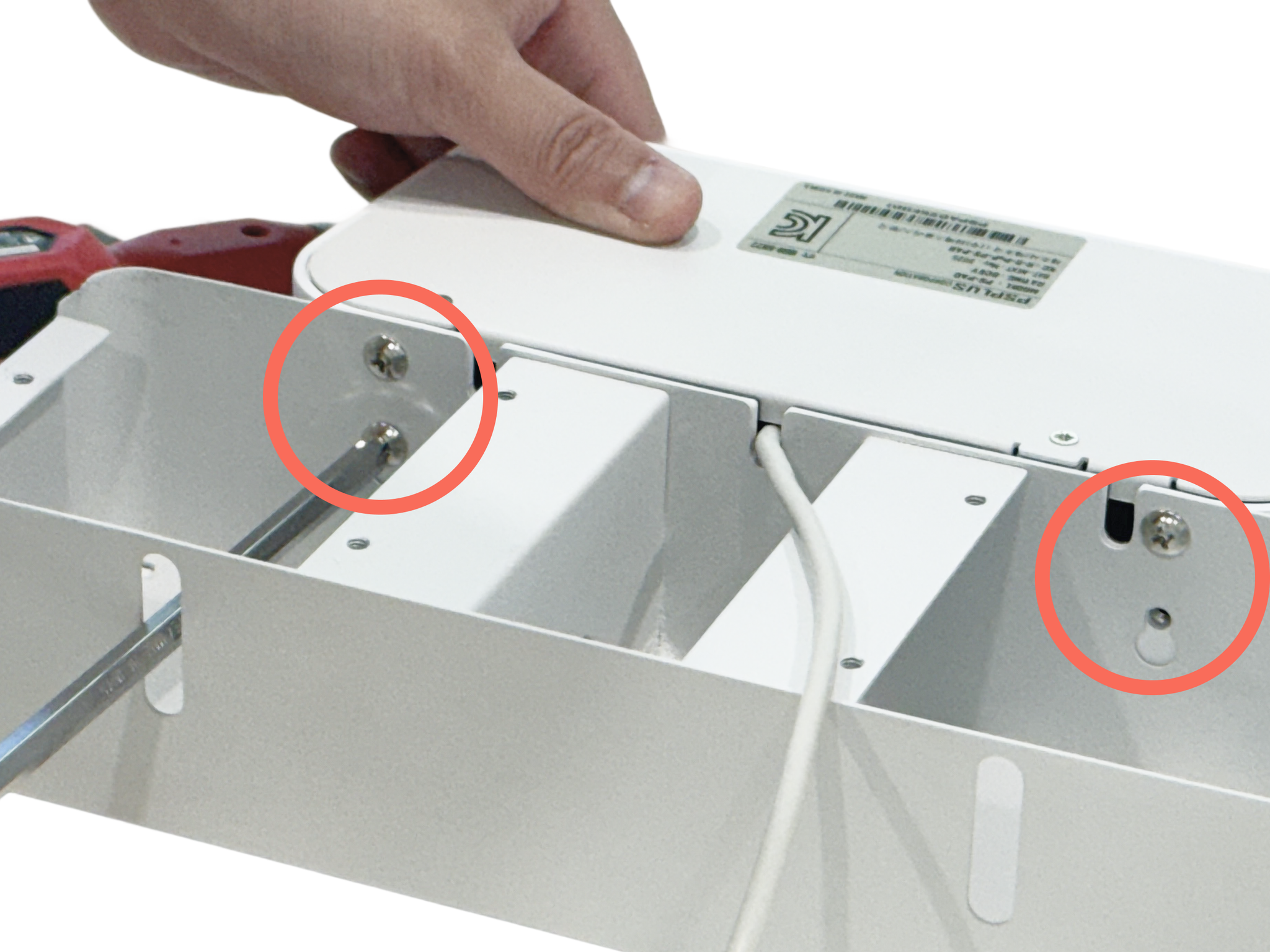

3) 키패드에 동봉된 둥근머리 나사(M4*8) 4개로 표시된 곳을 체결해 주세요.
참고해 주세요.
•
처음부터 꽉 조이면 나머지 나사를 끼우기 어려울 수 있어요.
•
모든 나사를 느슨하게 고정한 후, 전체 균형을 맞춰 단단히 체결해 주세요.

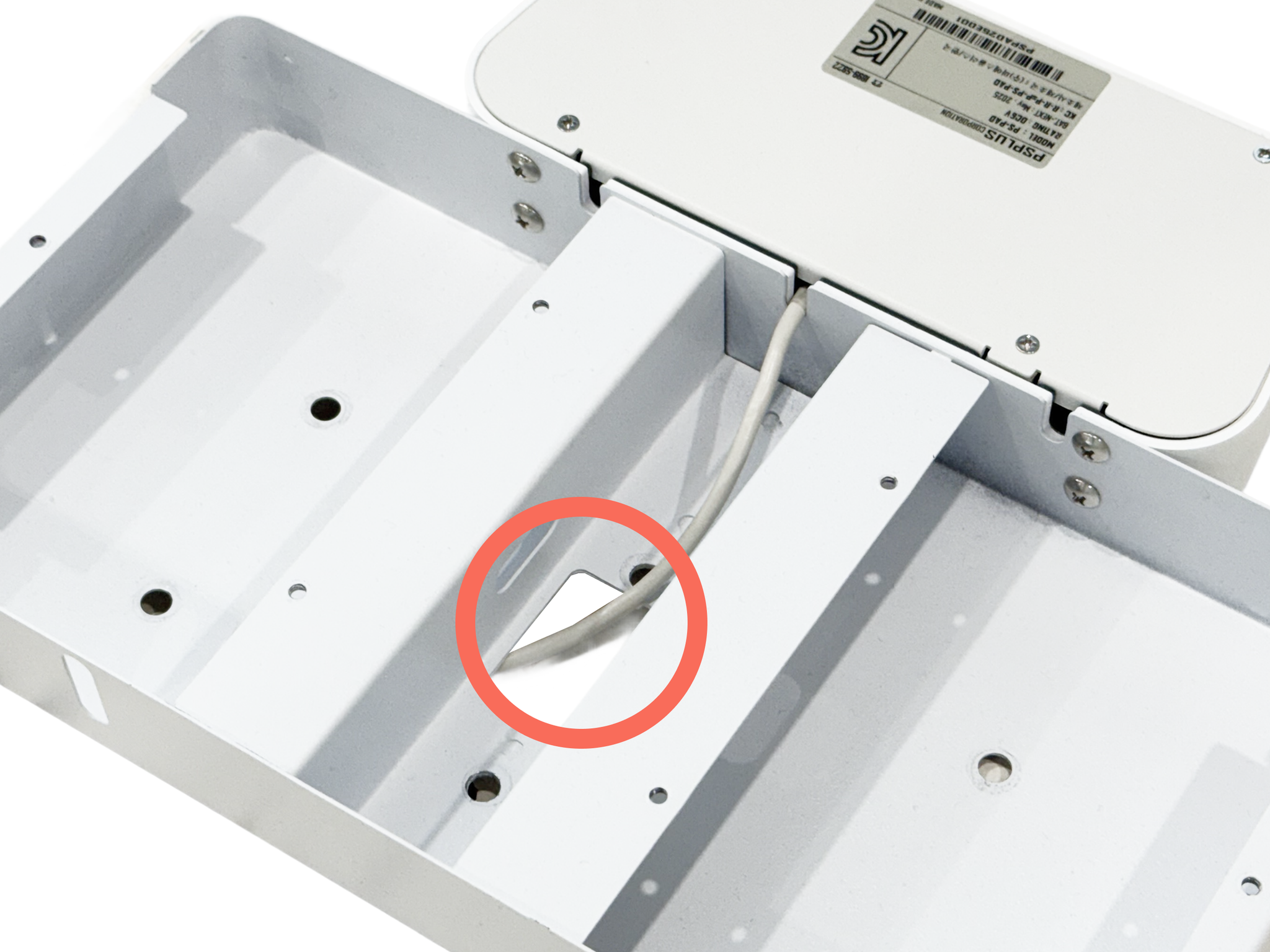

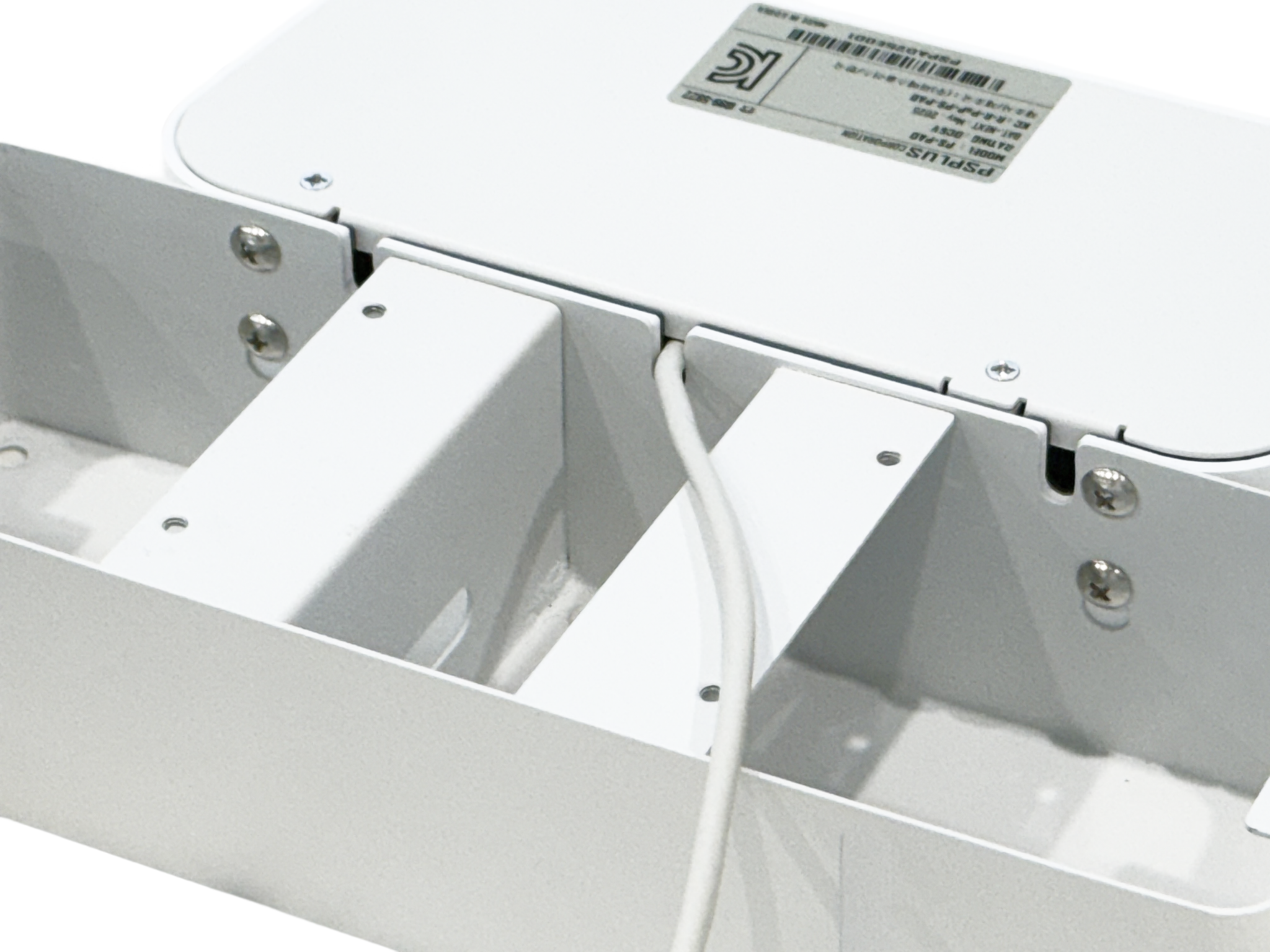

4) 키패드 선을 브라켓 가운데 구멍으로 넣어주세요.
5) 앞면이 위 쪽을 향하도록 키오스크 본체를 눕혀 주세요.

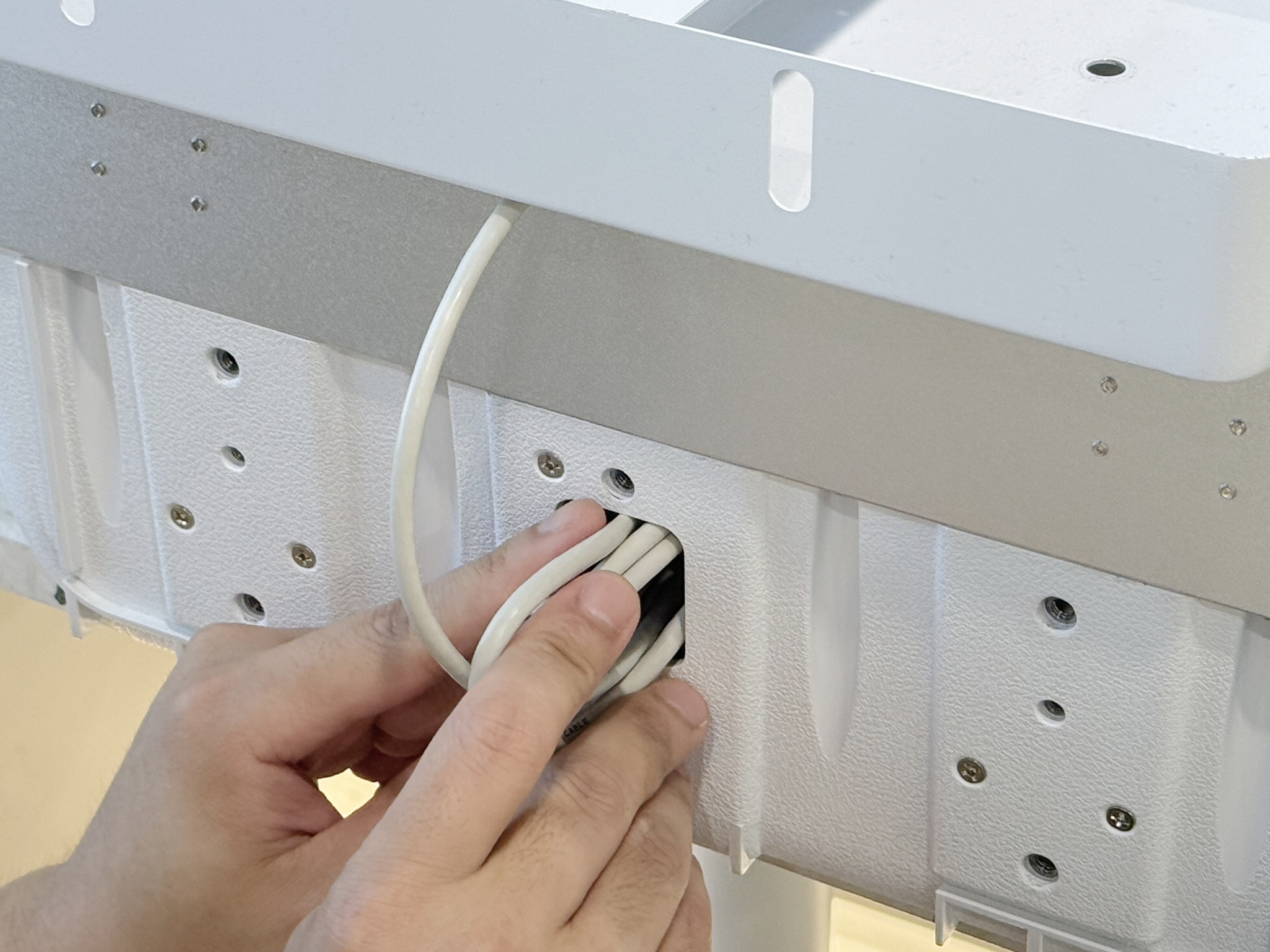

6) 브라켓에서 나온 키패드 선을 키오스크 본체 하단의 구멍 안쪽으로 넣어주세요.

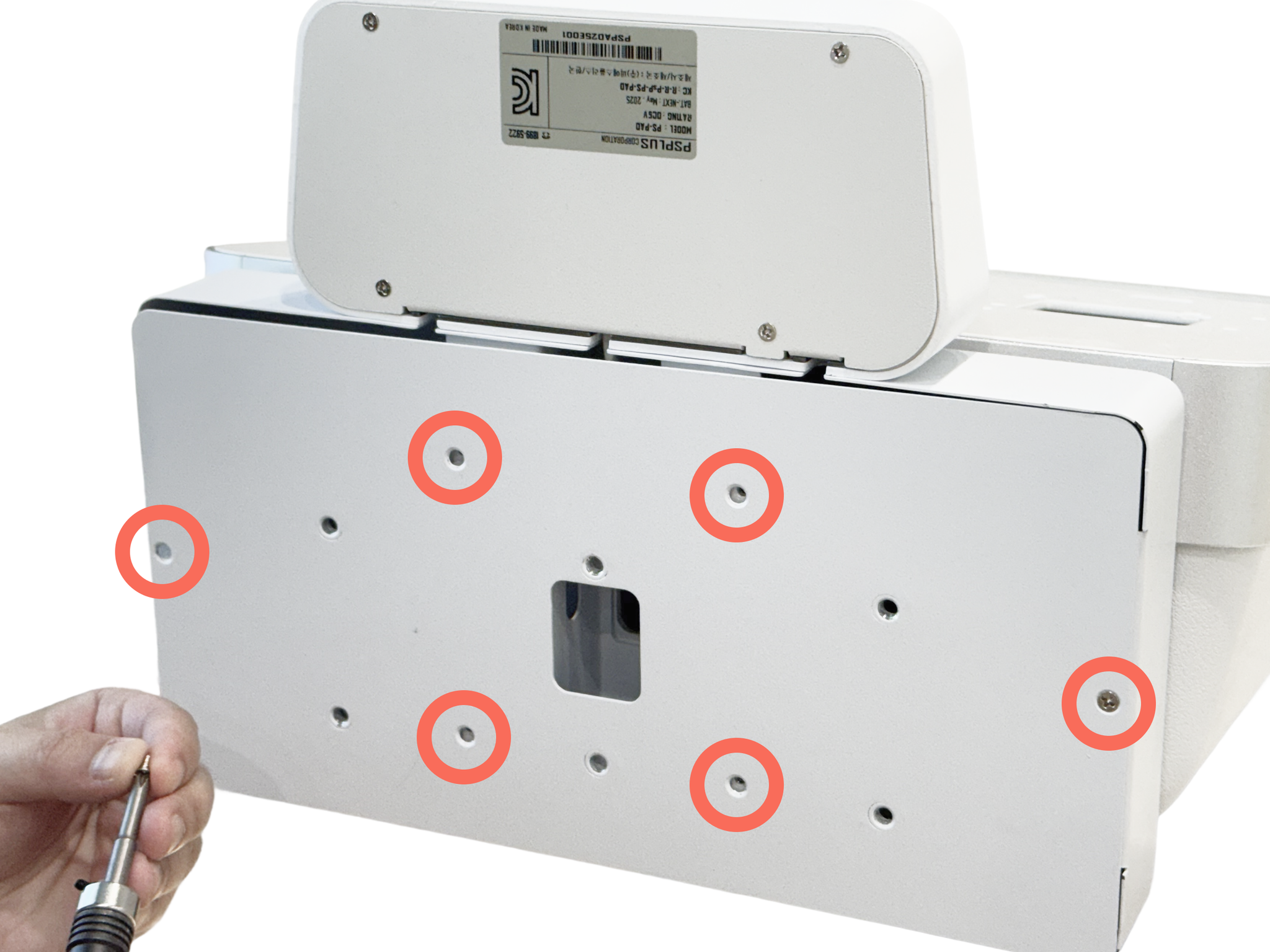

7) 둥근머리 나사(M5*25) 6개로 키오스크 본체 바닥면과 브라켓을 체결해 주세요.

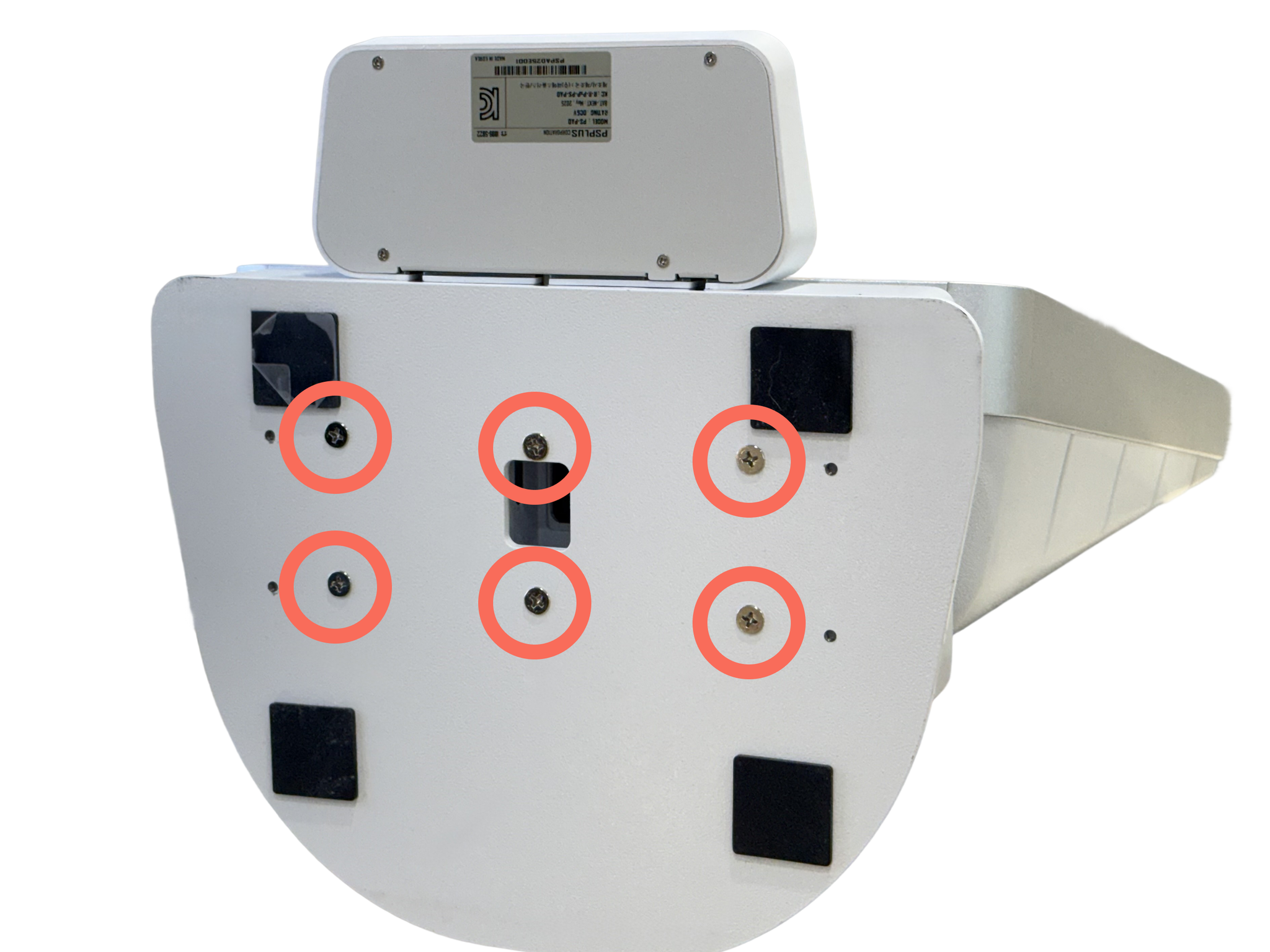

8) 브라켓 바닥면을 위치한 후, 접시머리 나사 6개로 표시된 곳을 체결해 주세요.
•

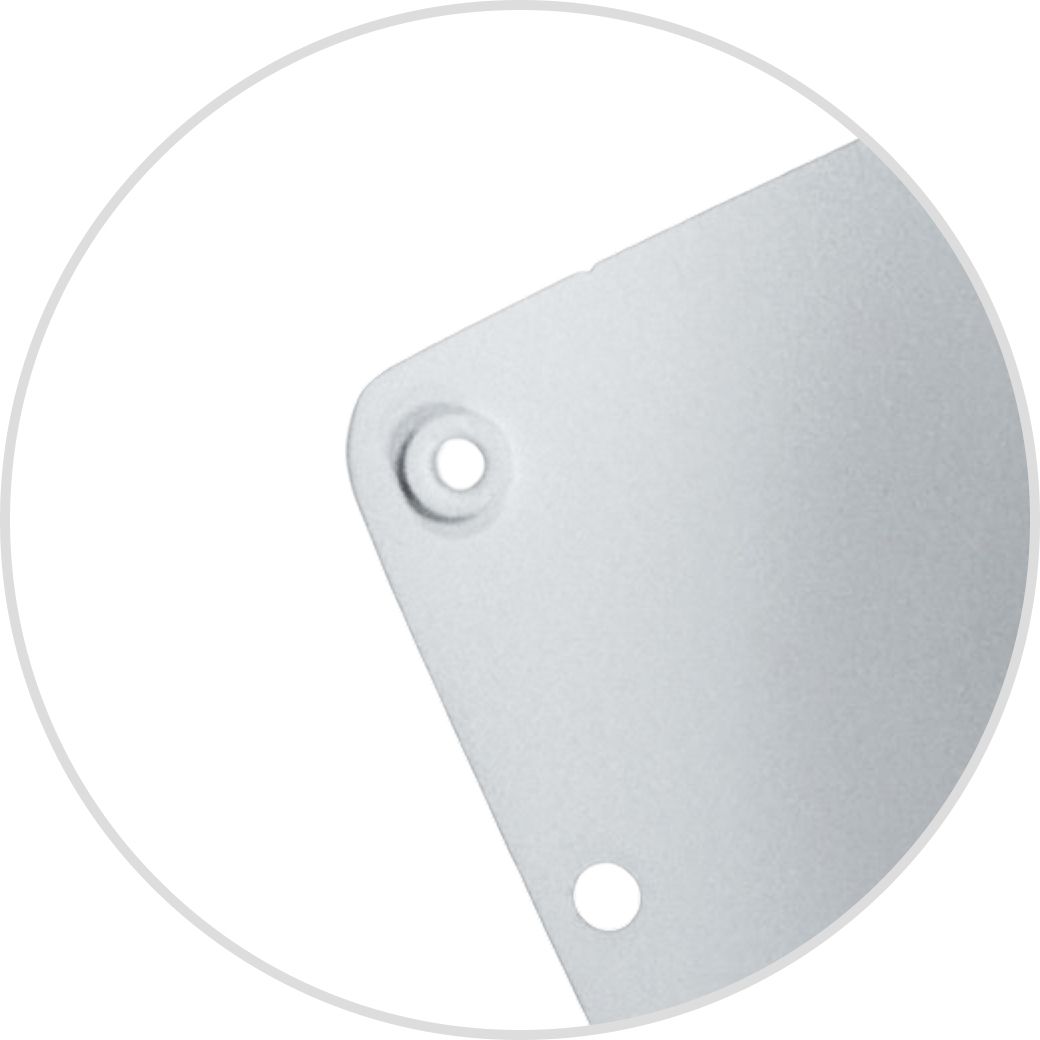

브라켓 바닥면의 돌출된 면이 안쪽을 향하도록 해 주세요.

2. 데스크판 조립

1) 본체 데스크판을 위치한 후, 하단판 나사 6개로 표시된 곳을 체결해 주세요.
2) 키오스크를 세운 후, 이용할 자리에 위치시켜 주세요.

3. 선 연결

유의해 주세요.
•
안전을 위해 전원선은 가장 마지막에 연결해 주세요.

3-1. 배리어프리 키패드 케이블

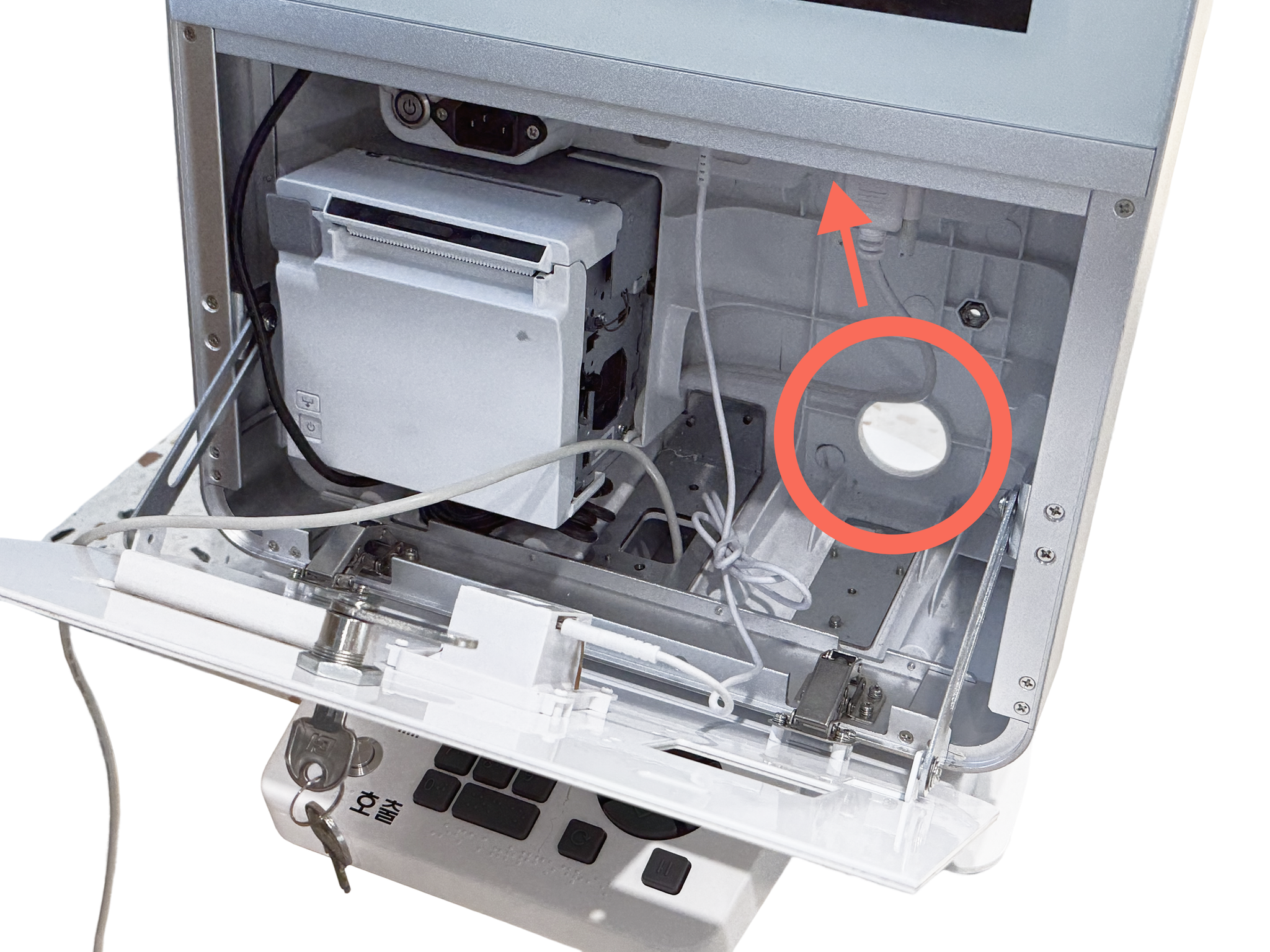

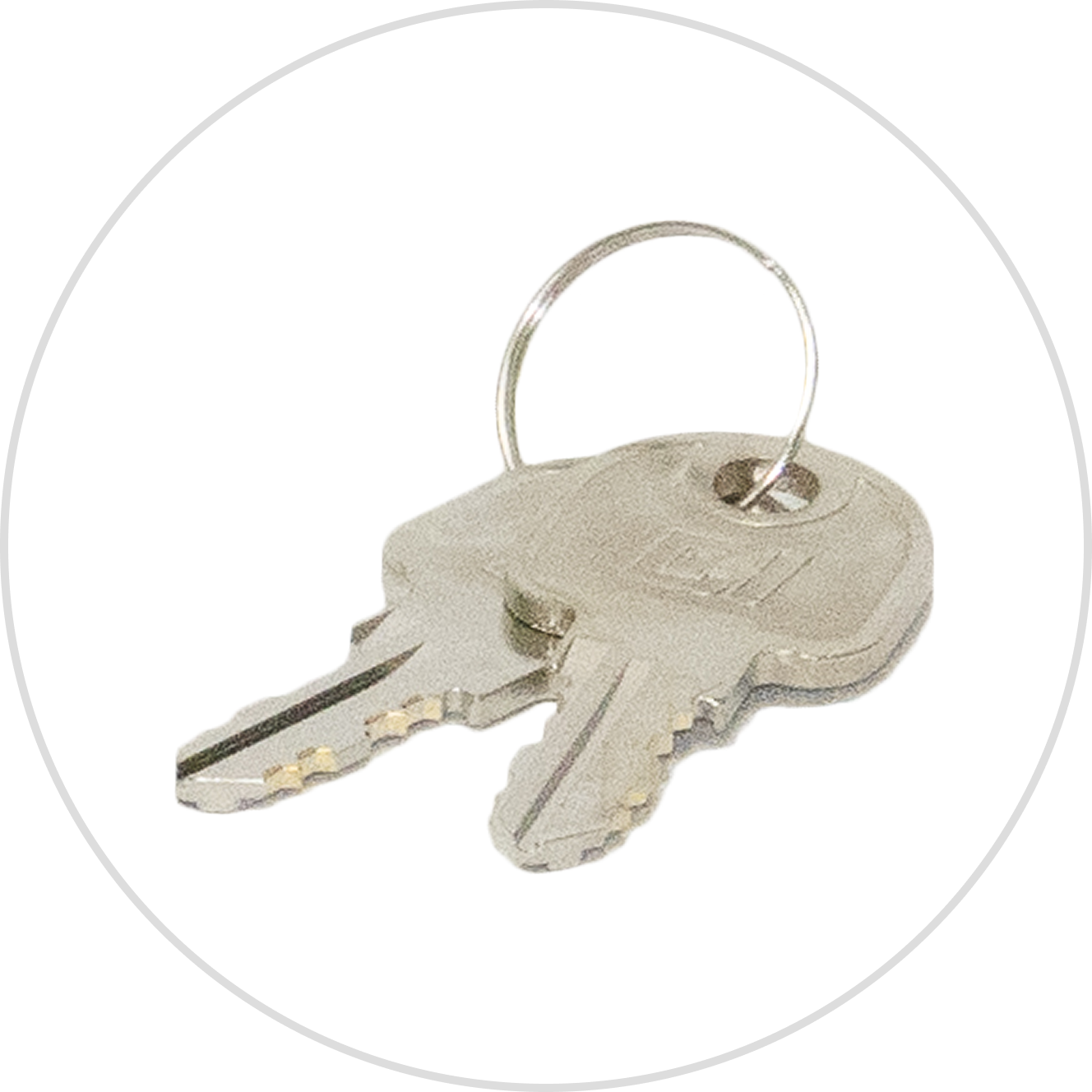

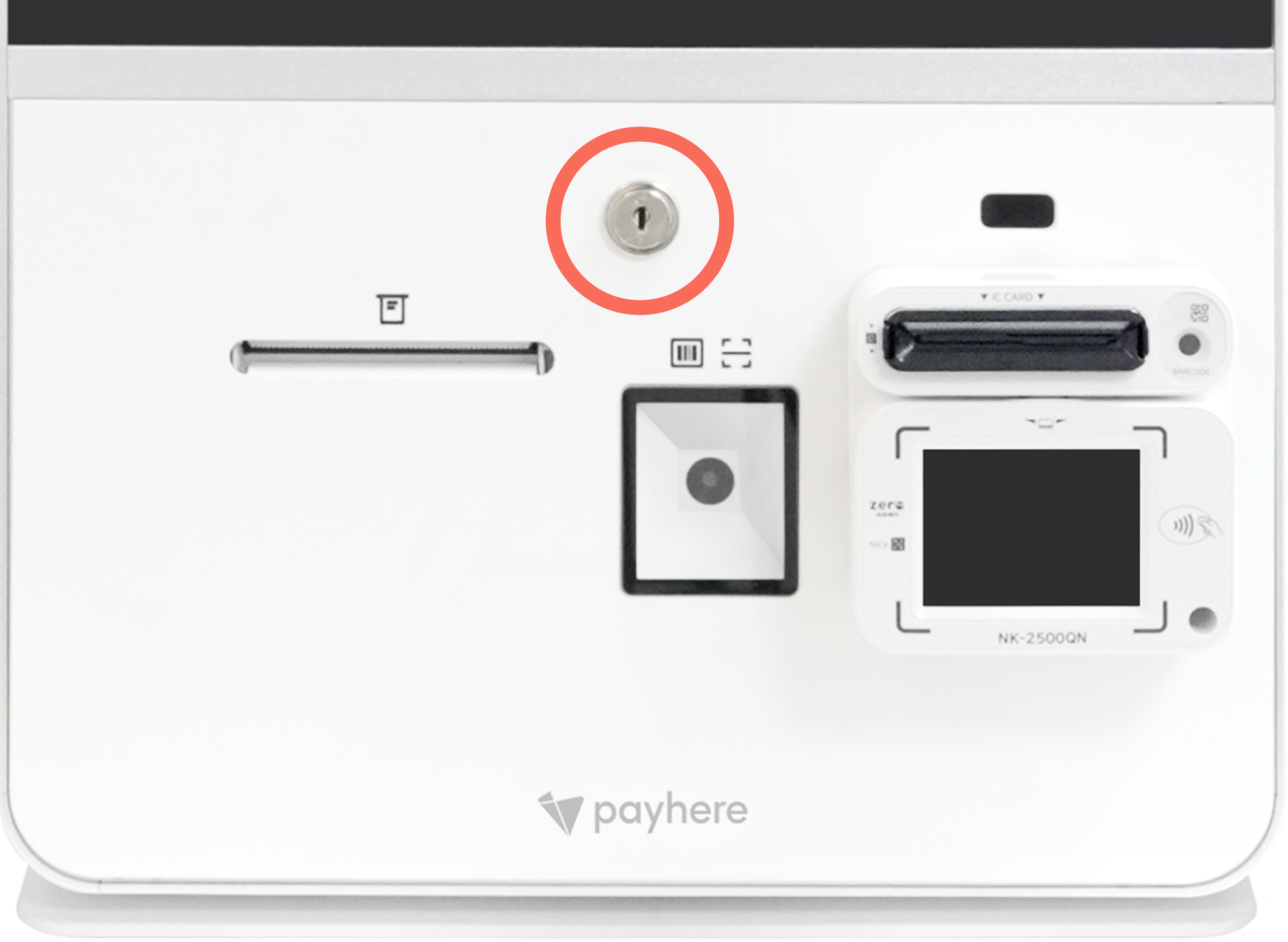

1) 동봉된 열쇠로 키오스크 정면을 열어주세요.

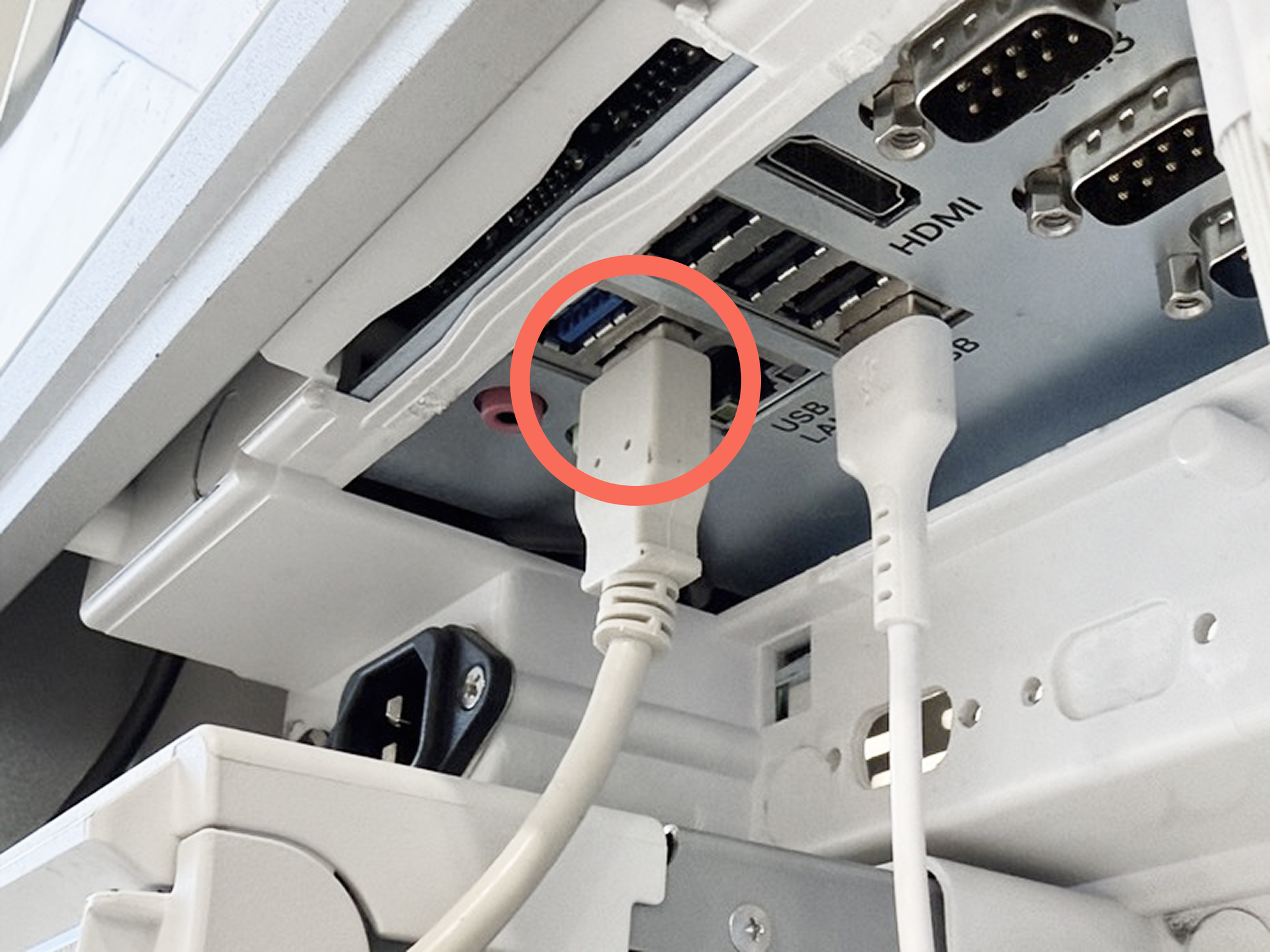

2) 키패드 선을 표시된 USB 포트에 연결해 주세요.

3-2. 랜선

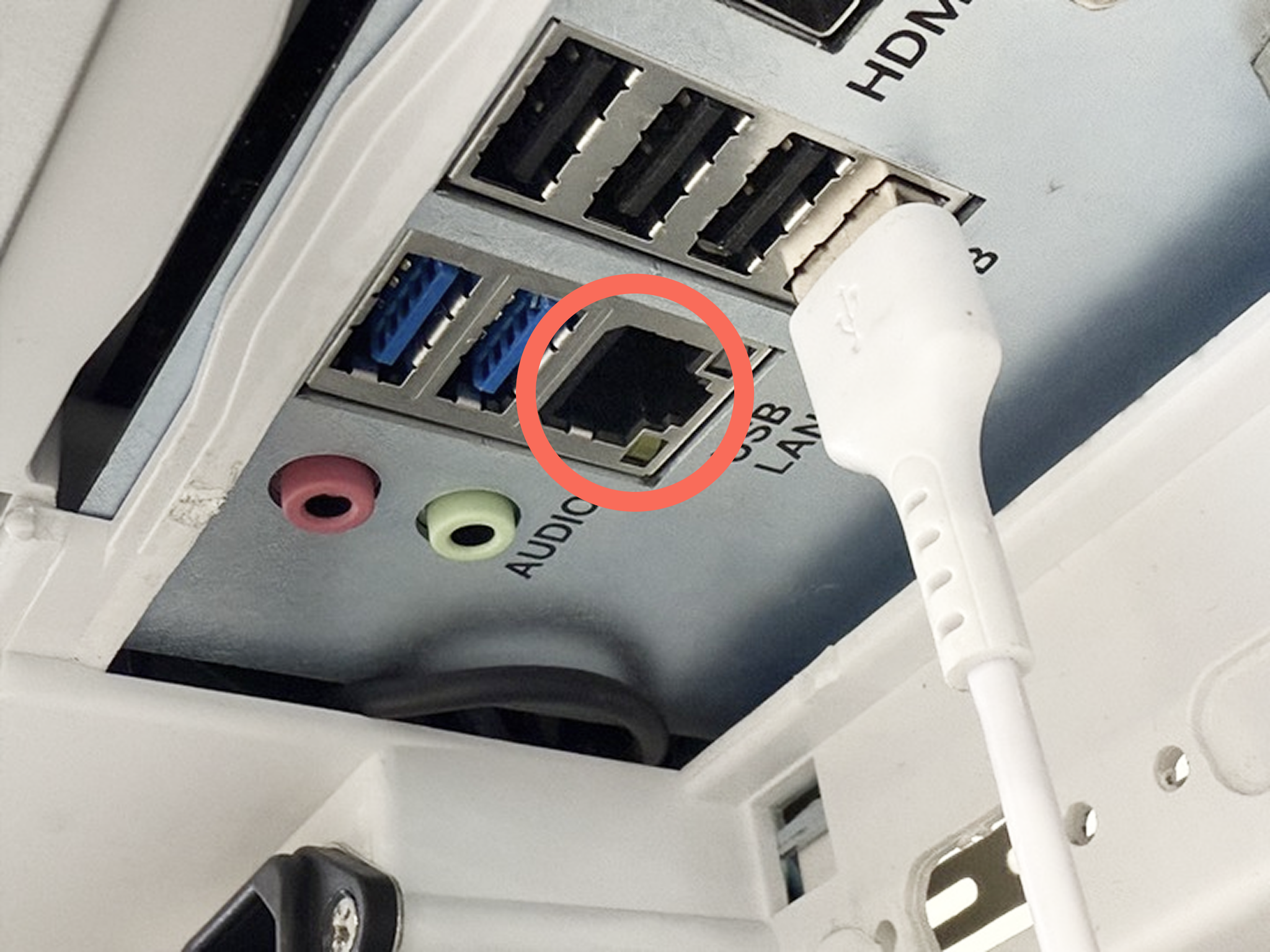

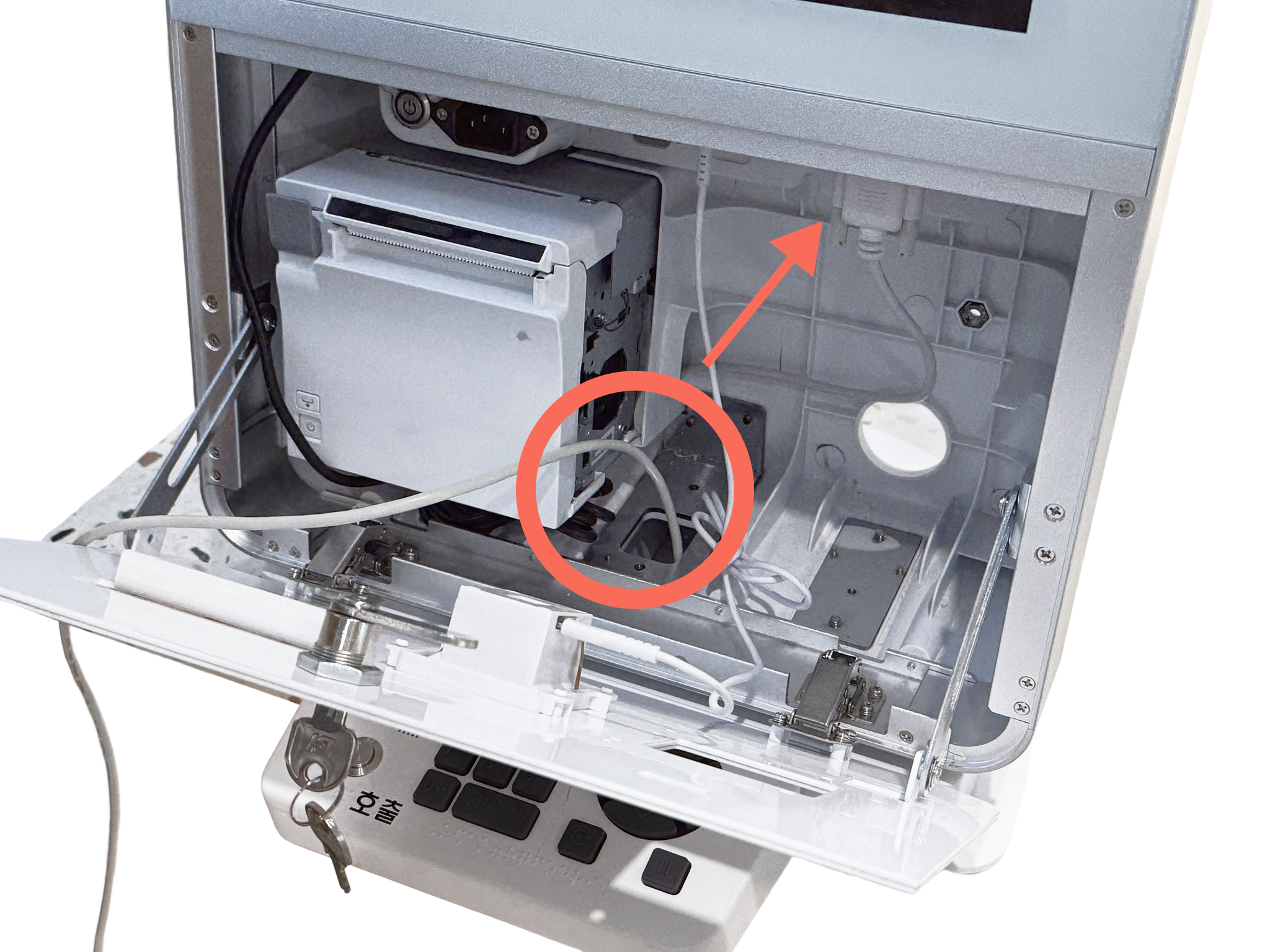

매장 공유기에 연결된 랜선을 안내된 방향으로 넣어 랜 포트에 연결해 주세요.

3-3. 전원선

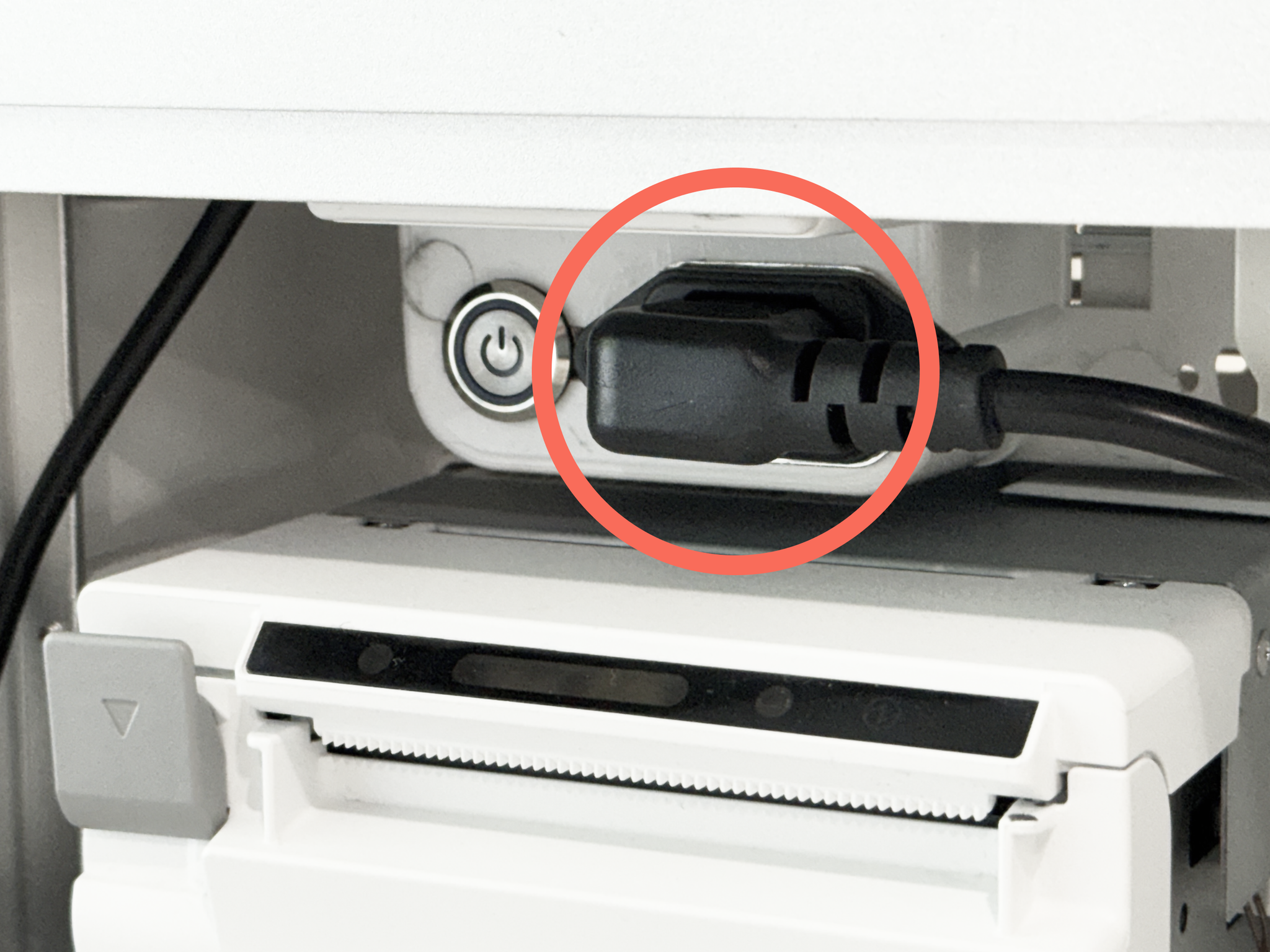

1) 전원선을 안내된 방향으로 넣어 전원 포트에 연결해 주세요.
2) 전원선을 연결하면, 자동으로 전원이 켜져요.
•

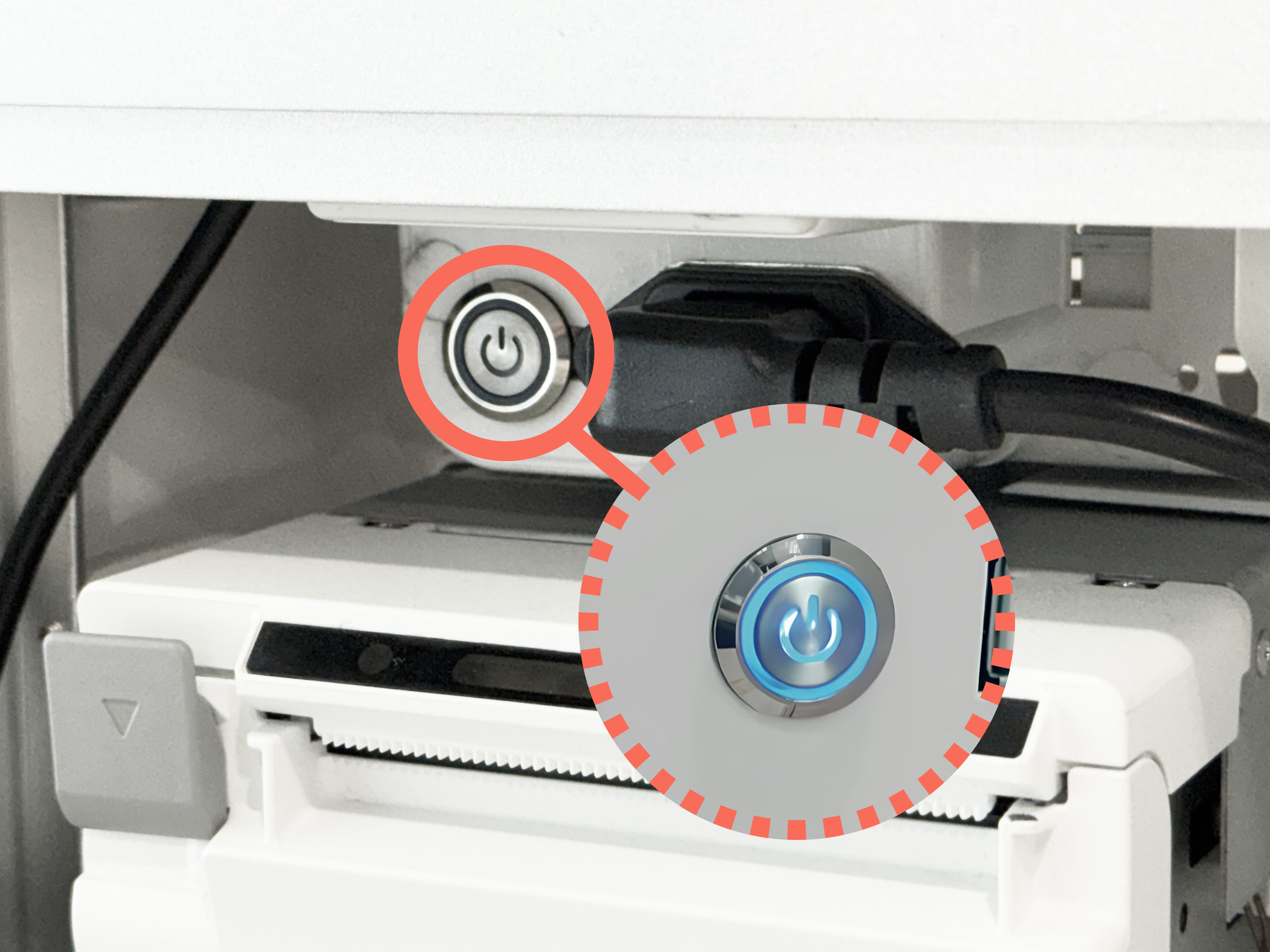

바로 켜지지 않을 경우, 왼쪽에 있는 전원 버튼을 눌러 주세요.

4. 영수증 장착

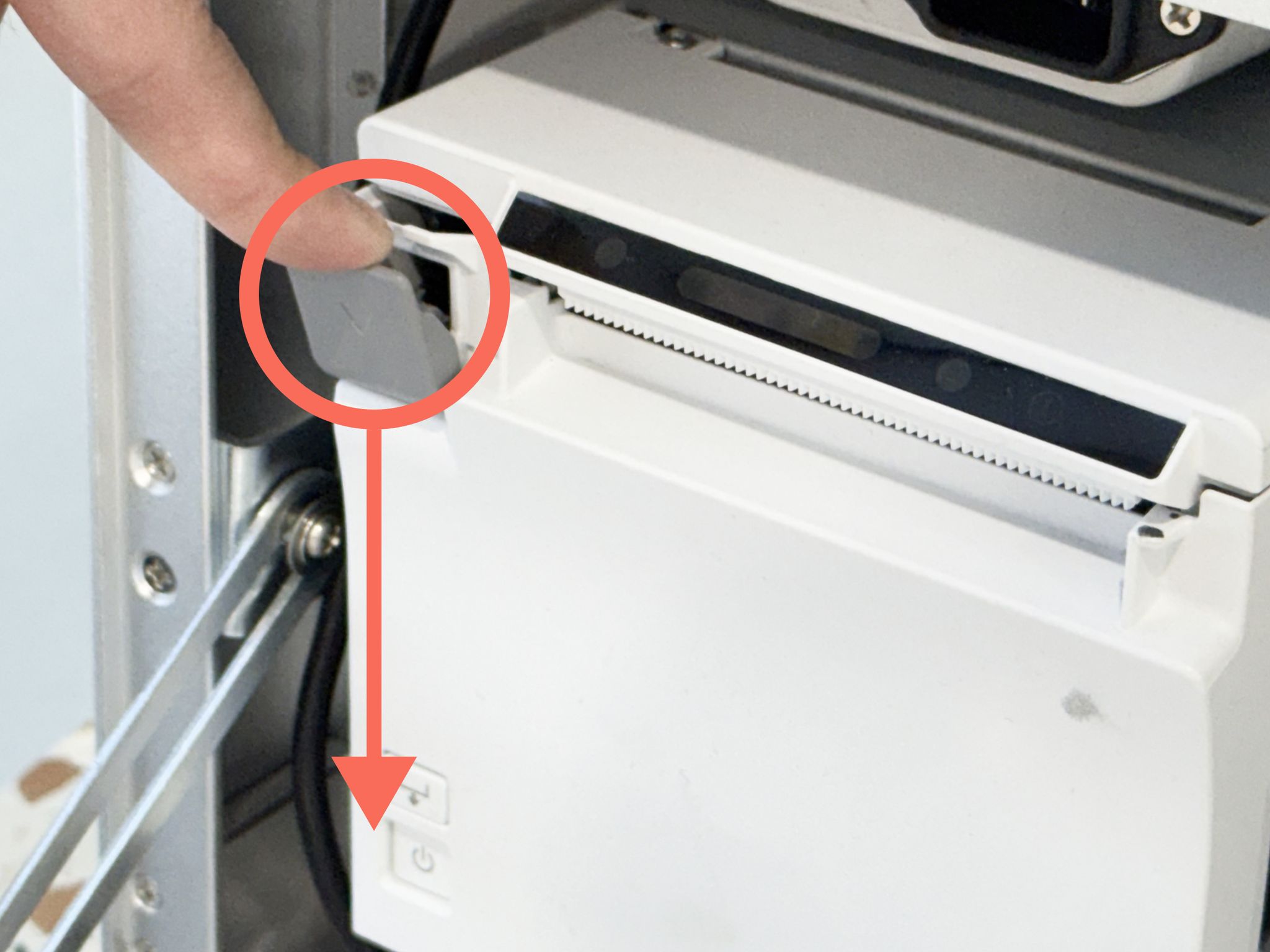

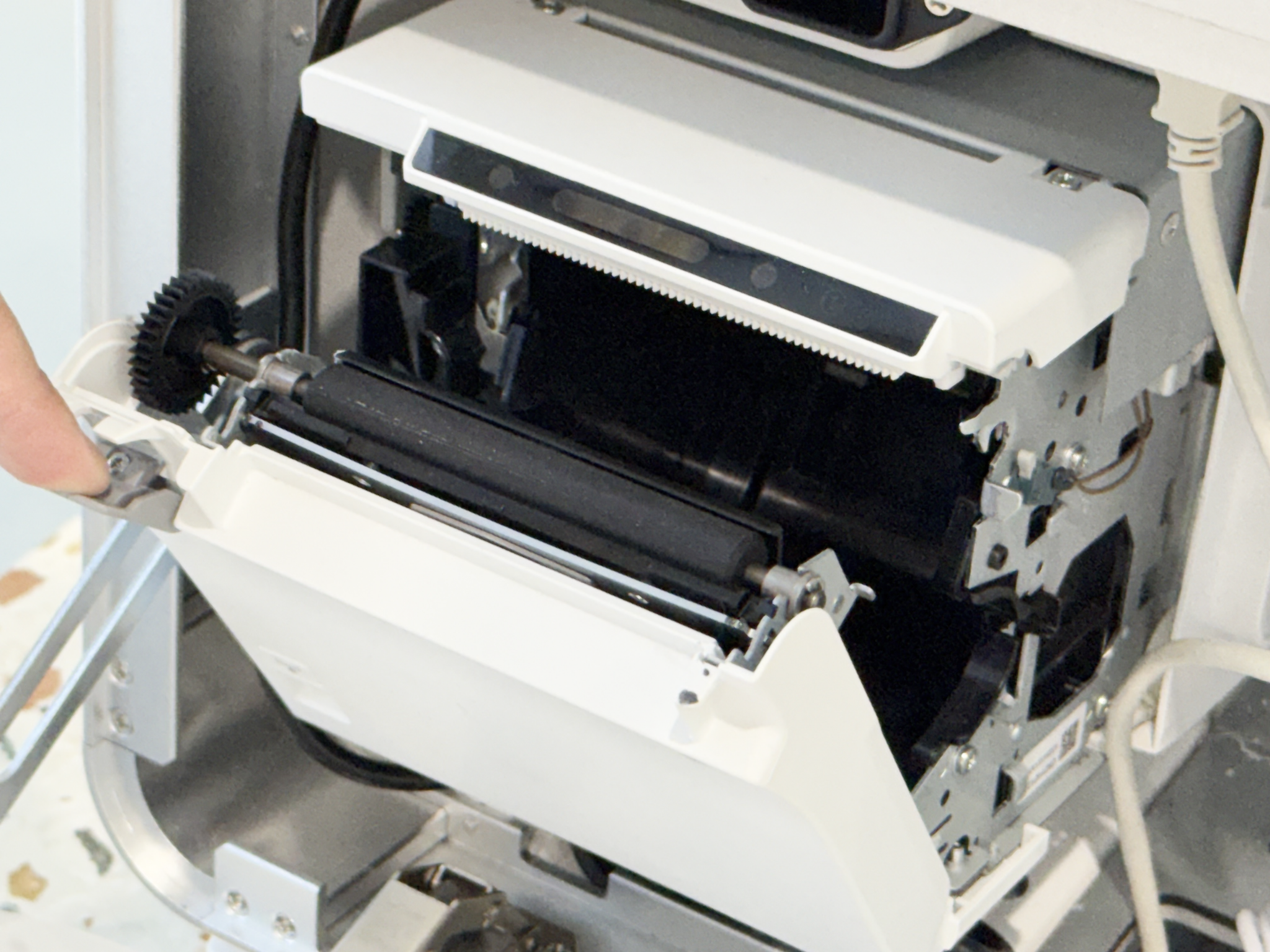

1) 영수증 프린터 커버 개폐 장치를 내려 주세요.

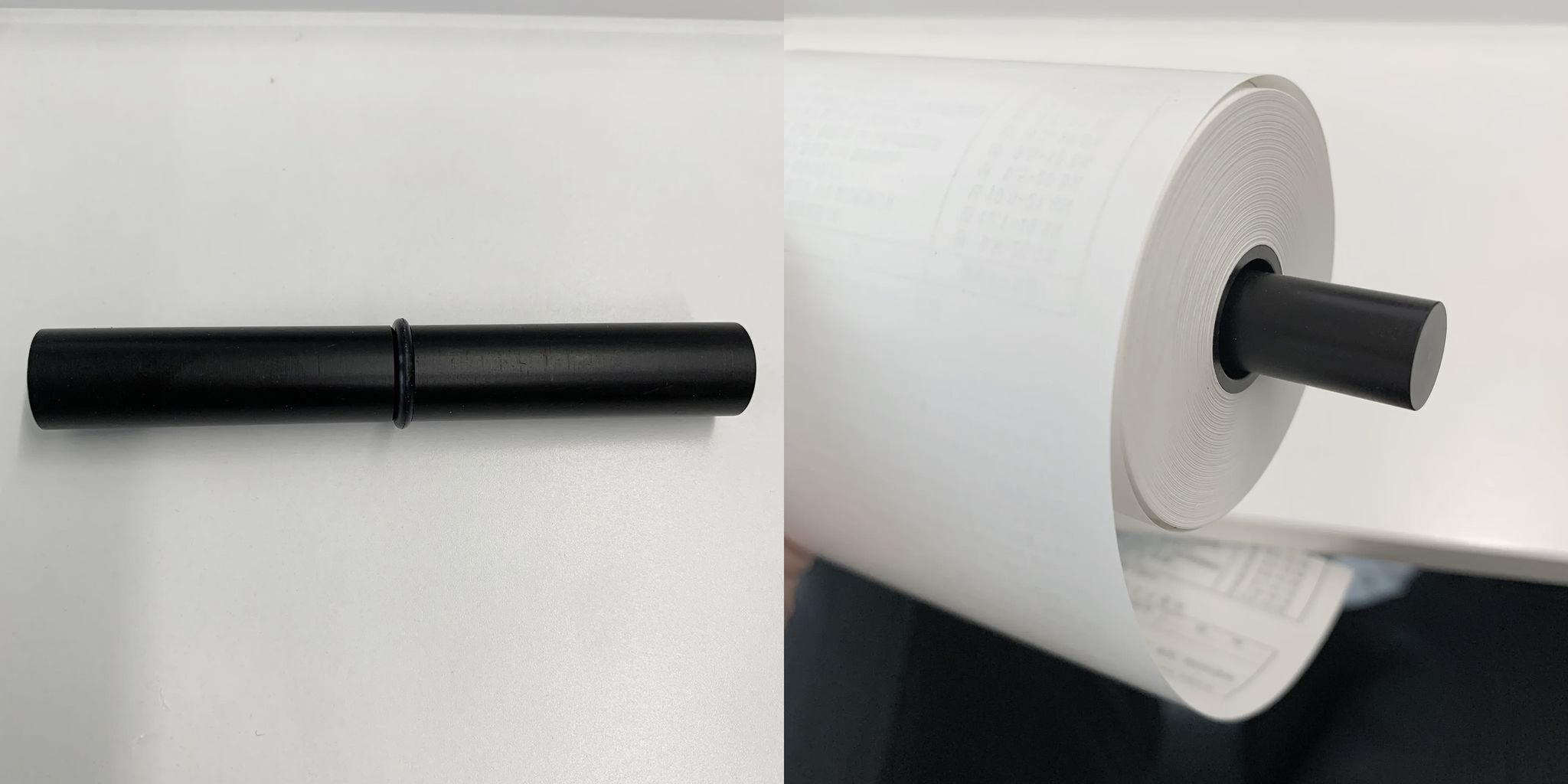

2) 롤 홀더를 영수증 용지 가운데에 넣어주세요.

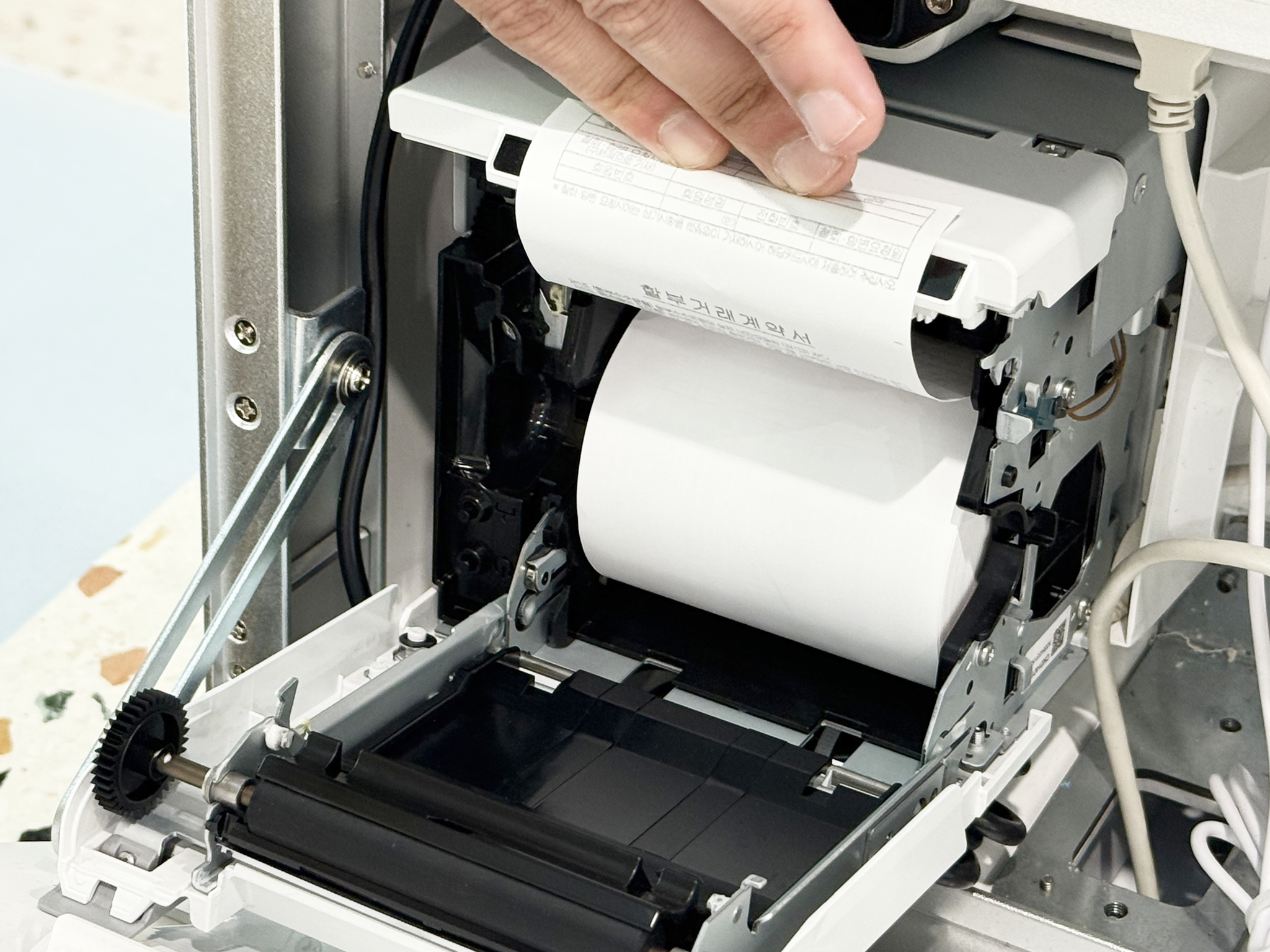

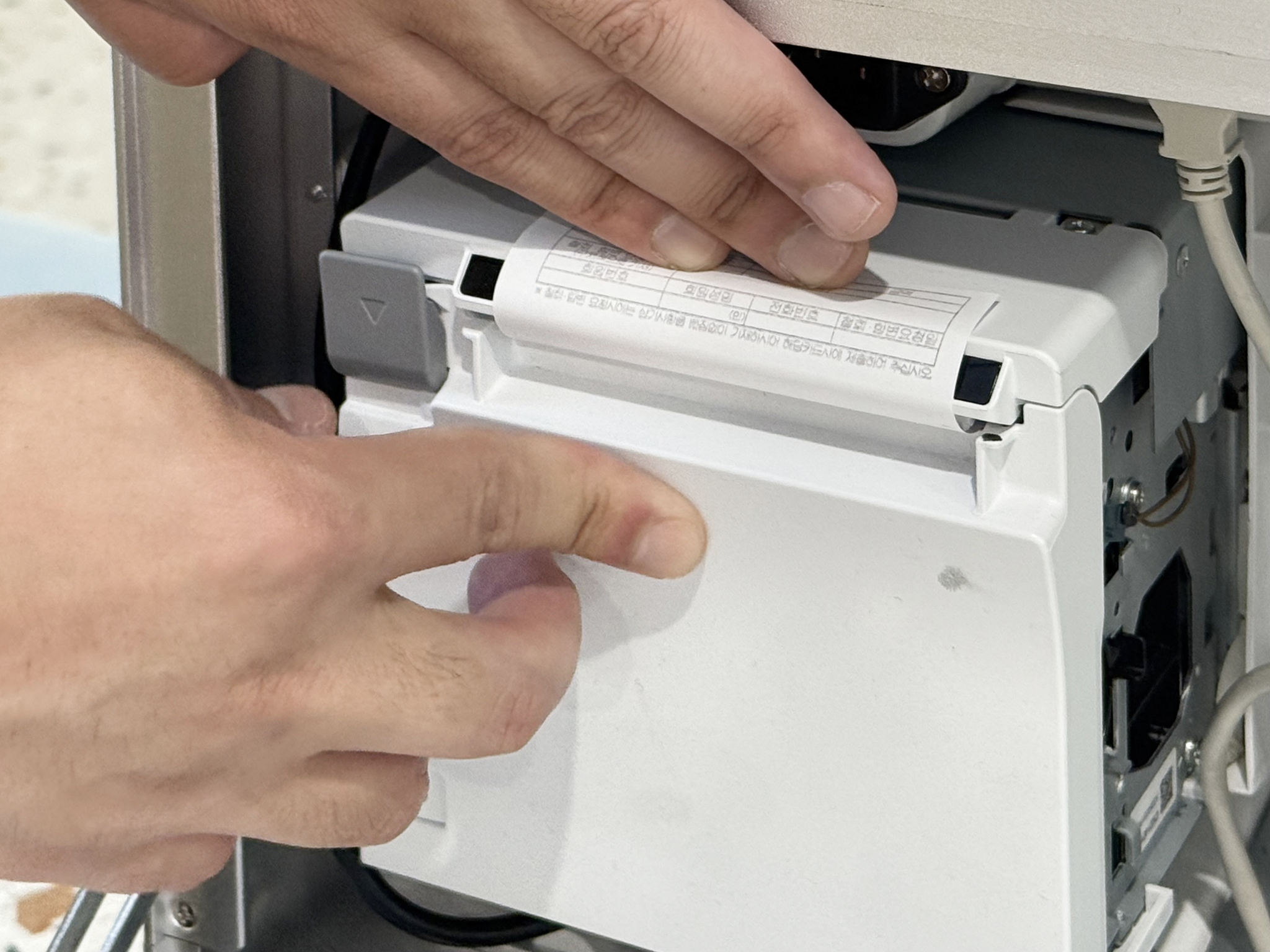

3) 약관이 적힌 면이 아래를 향하도록 용지를 넣은 뒤, 끝부분이 바깥으로 살짝 나오도록 정렬해 준 후 덮개를 닫아 주세요.

5. 점자 스티커 및 블록 부착

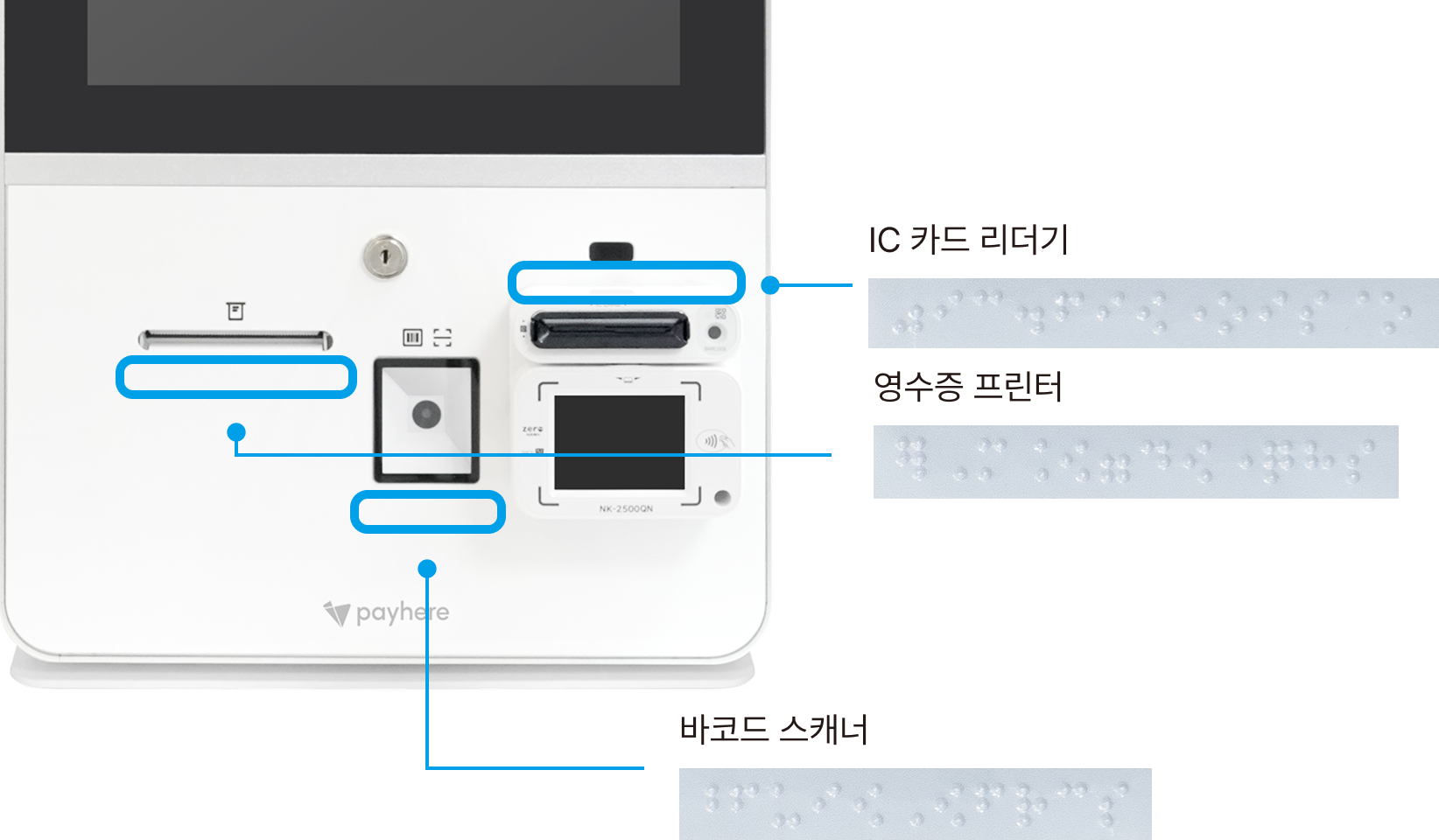

1) 점자 스티커는 안내된 위치에 맞춰 부착해 주세요.

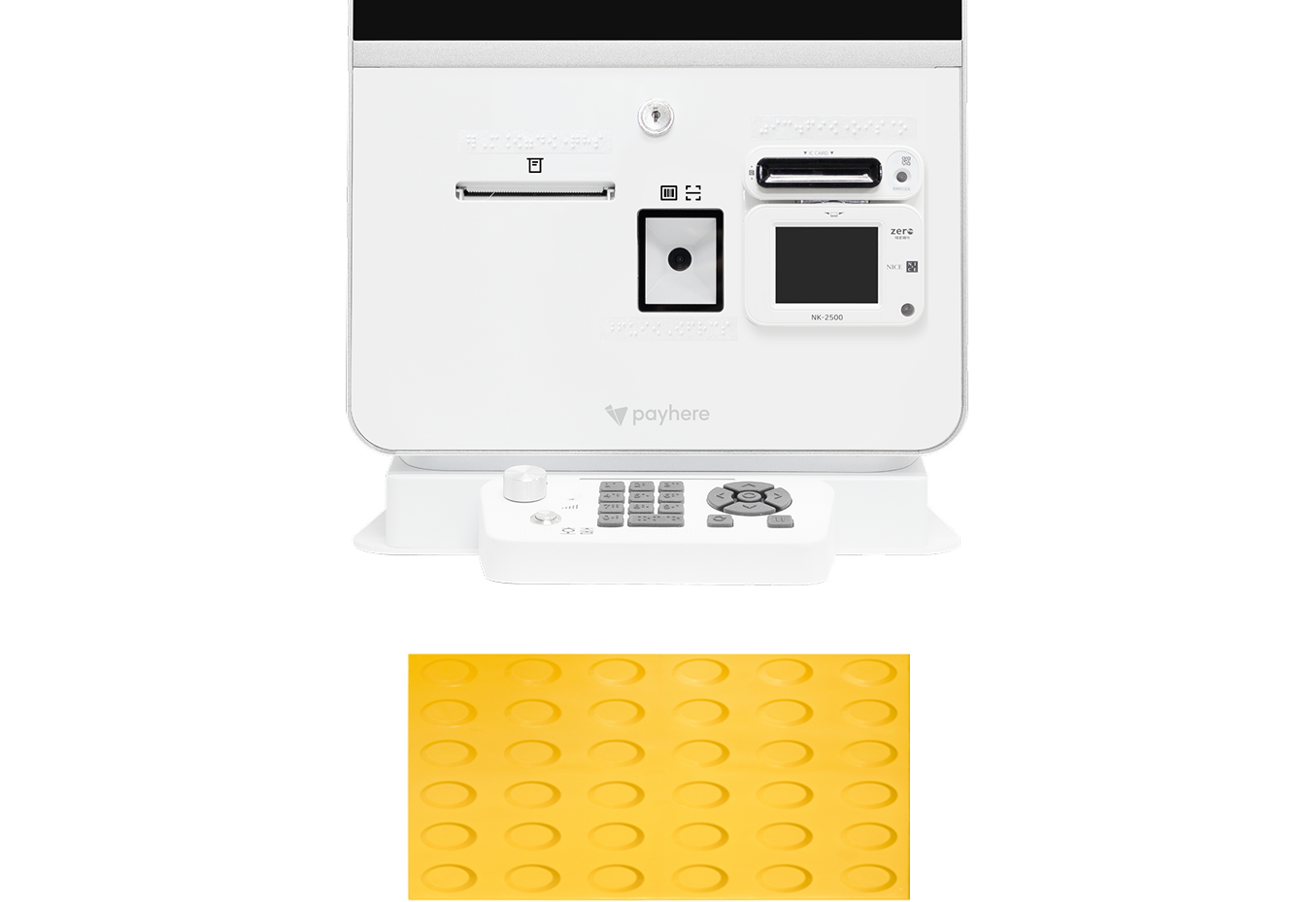

2) 점자 블록은 기기 설치 위치에 맞춰 양면 테이프로 부착해 주세요.

6. 하드웨어 설치 완료

키오스크 하드웨어 설치가 완료됐어요.
•
에이전트 설치를 이어서 진행해 주세요.
에이전트 설치 가이드는 아래 링크에서 확인해 주세요.
