키오스크 중형(스탠드 O)

- 목차 -

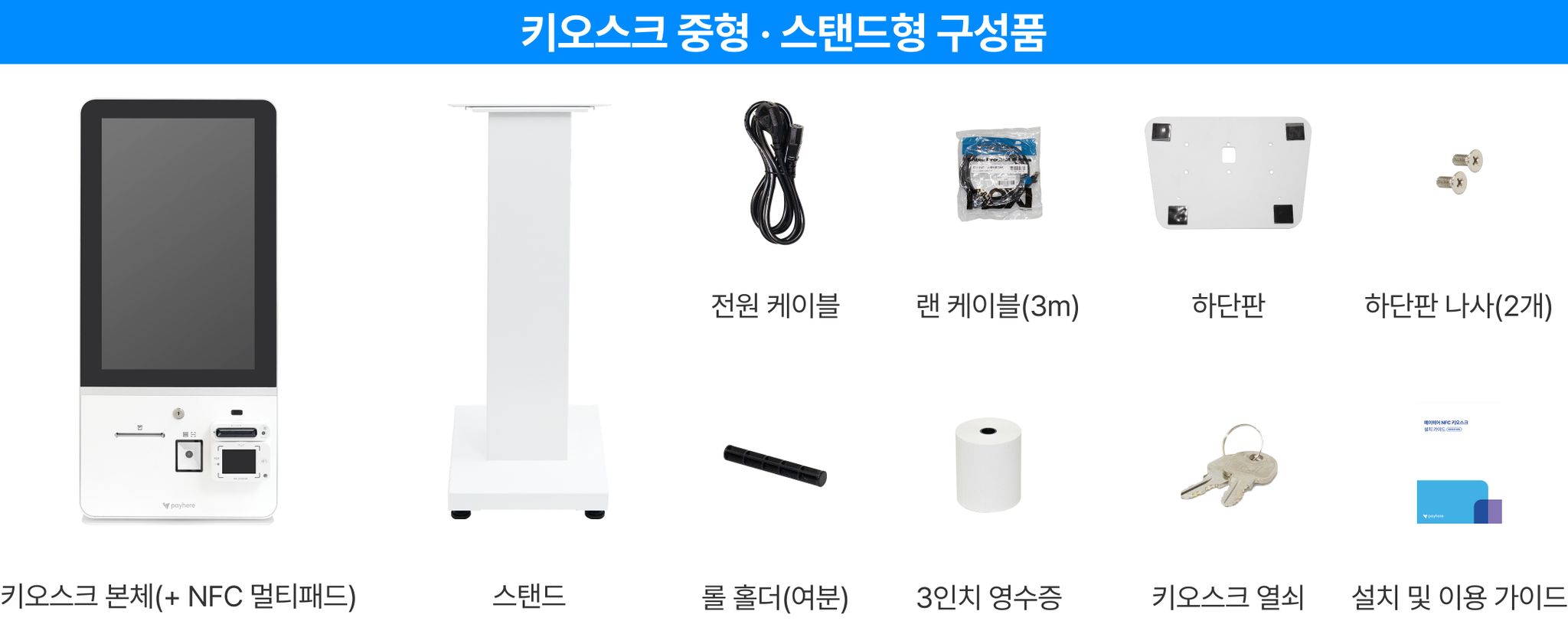

0. 구성품 확인

1. 배리어프리 키패드 조립

배리어프리 키오스크 키패드를 구매하지 않으셨다면, 여기부터 시작해 주세요.

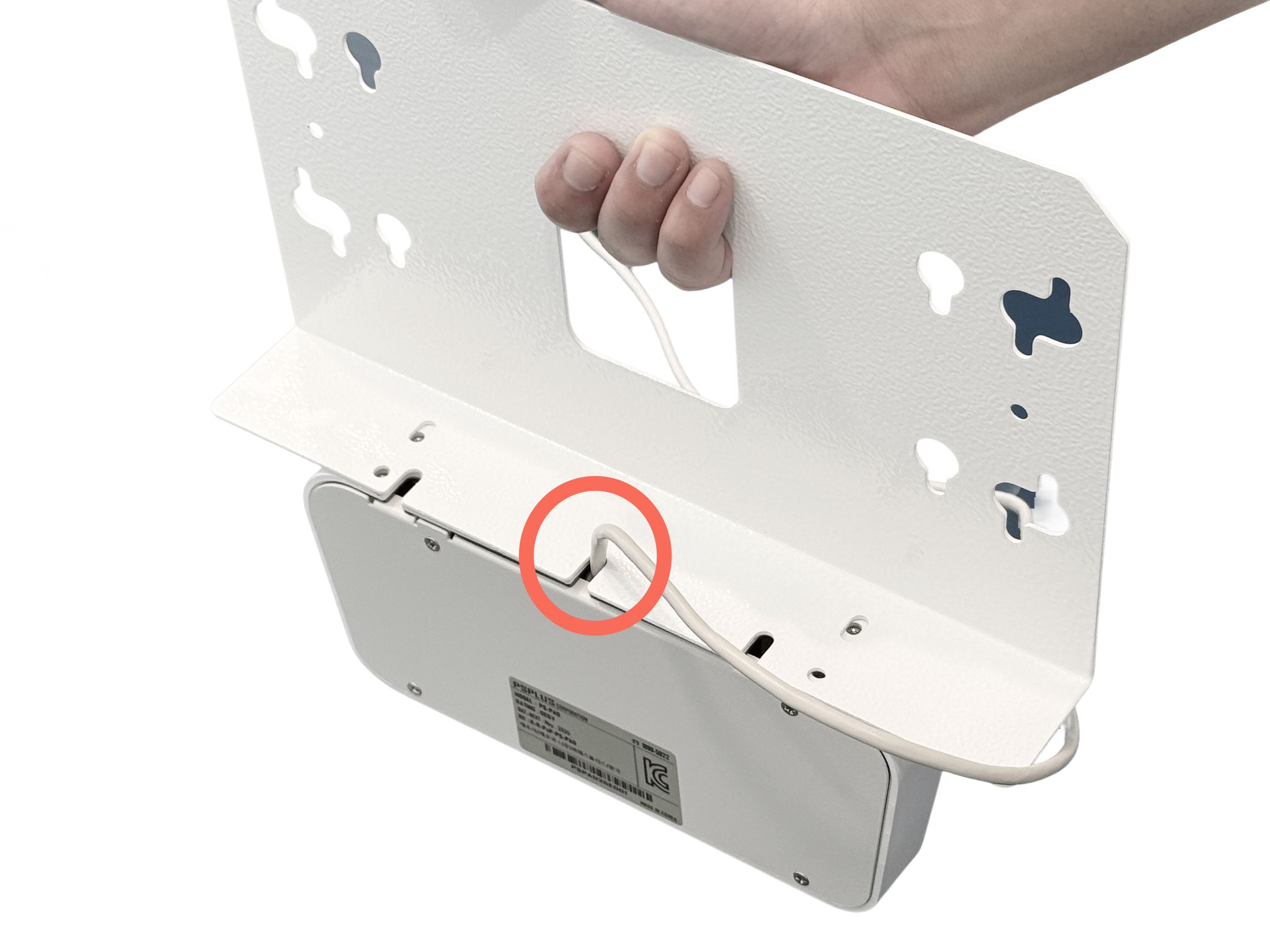

1) 키패드 선을 브라켓 중앙 홈에 맞춰 주세요.

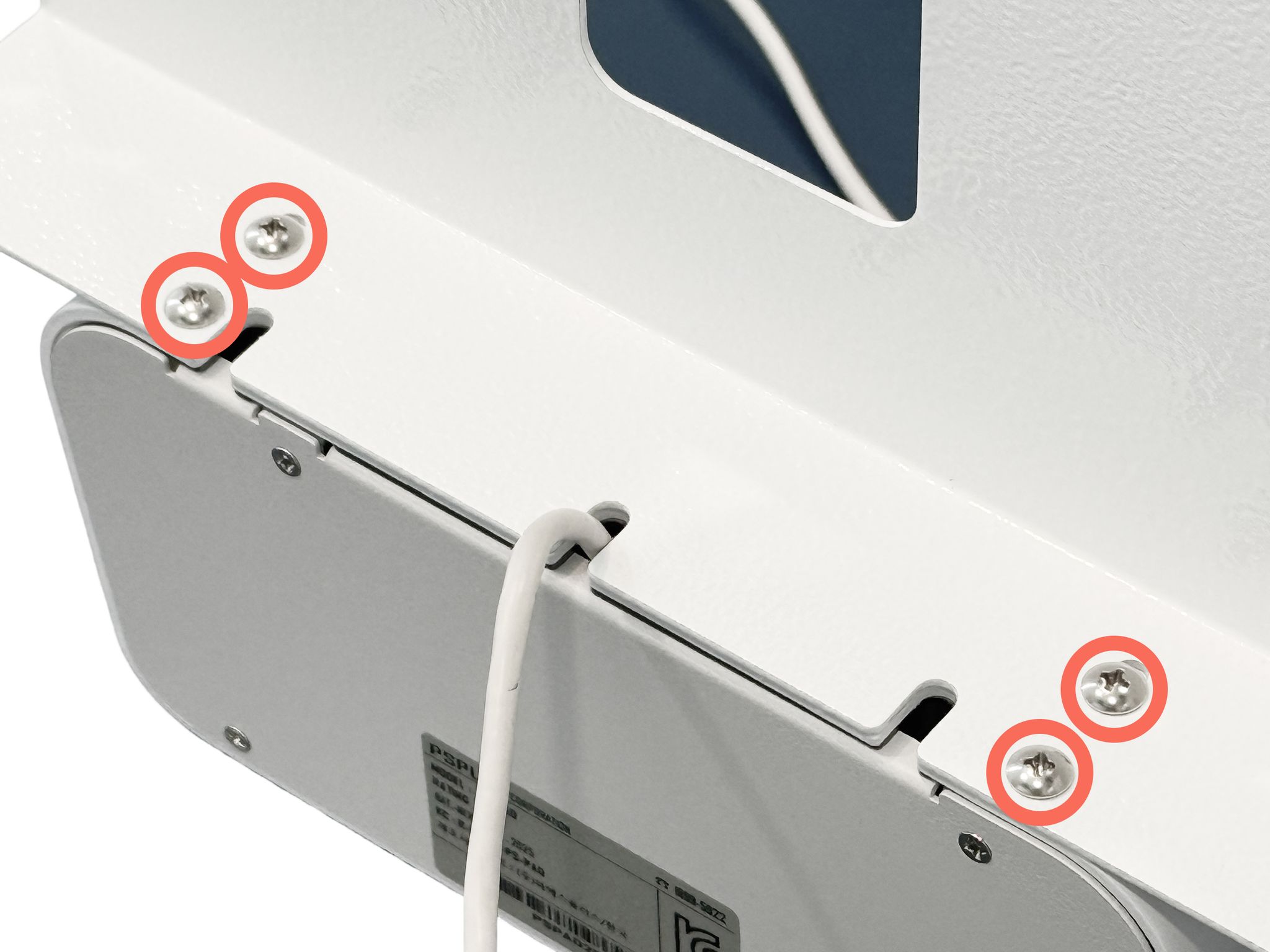

2) 키패드에 동봉된 둥근머리 나사(M4*8) 4개로 표시된 곳을 체결해 주세요.
참고해 주세요.
•
처음부터 꽉 조이면 나머지 나사를 끼우기 어려울 수 있어요.
•
모든 나사를 느슨하게 고정한 후, 전체 균형을 맞춰 단단히 체결해 주세요.

2. 스탠드 조립

1) 키오스크를 설치할 자리에 스탠드를 위치시켜 주세요.

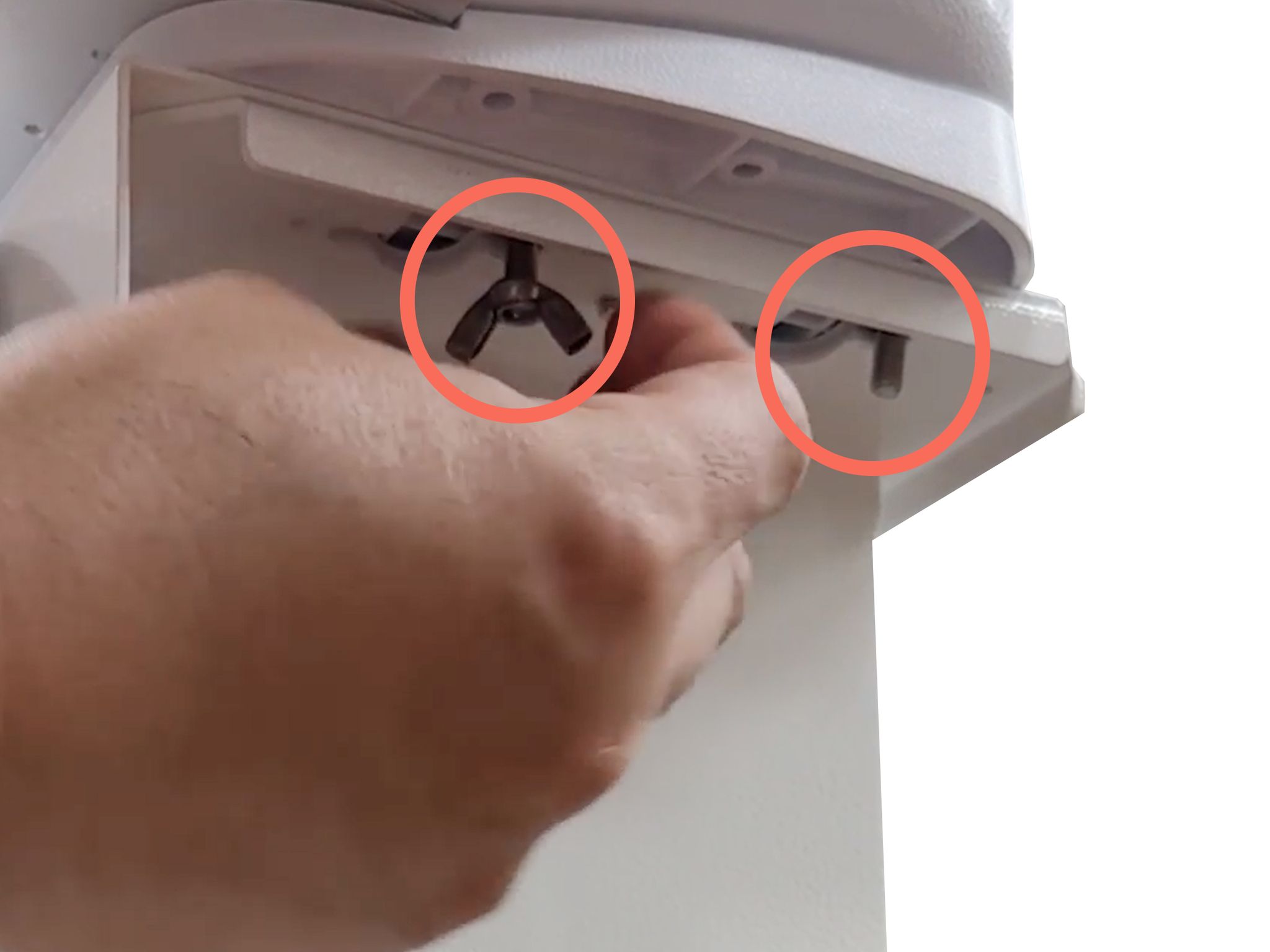

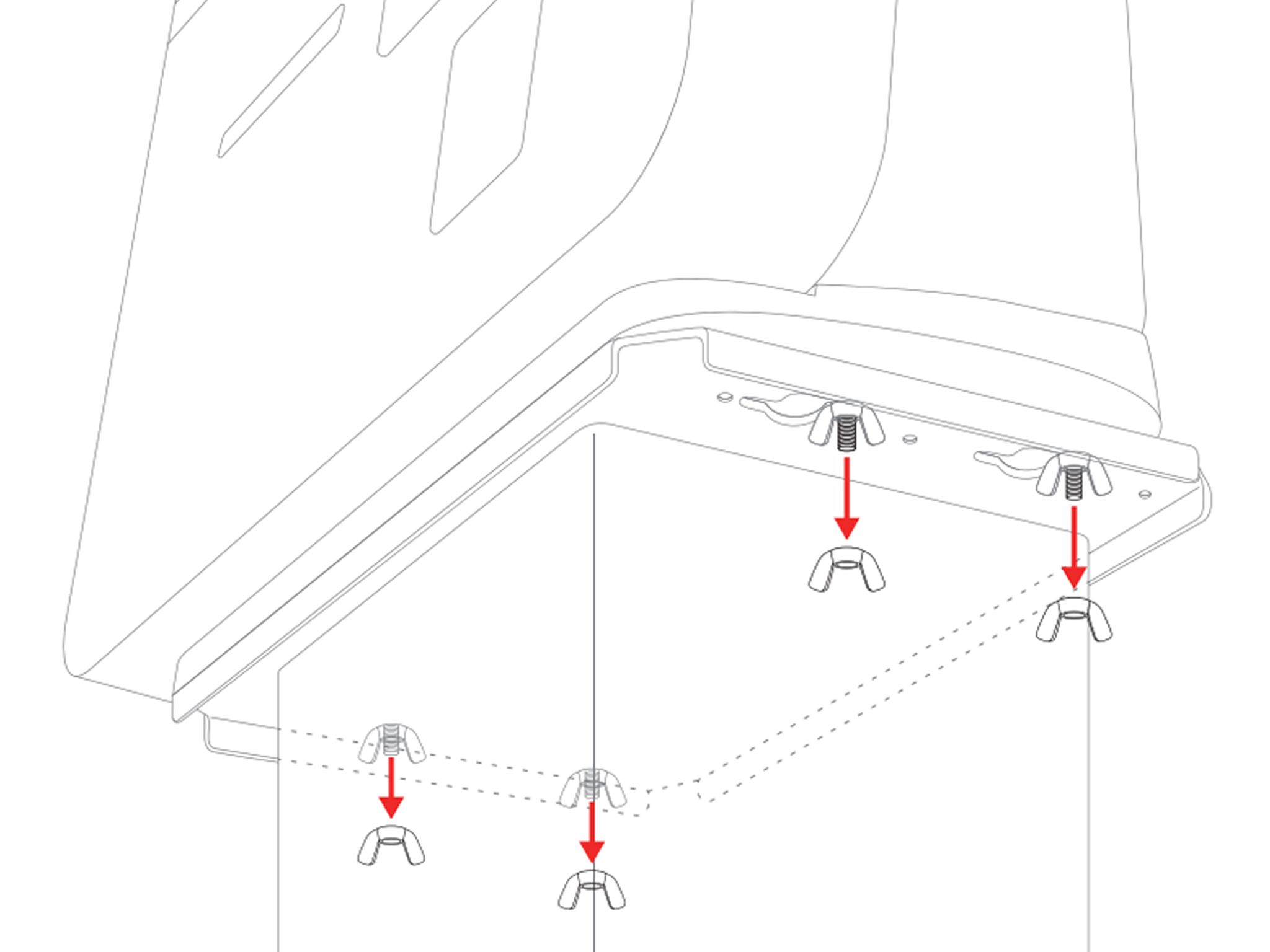

2) 키오스크 본체와 스탠드를 연결하고 있는 나비 나사 4개를 분리해 주세요.

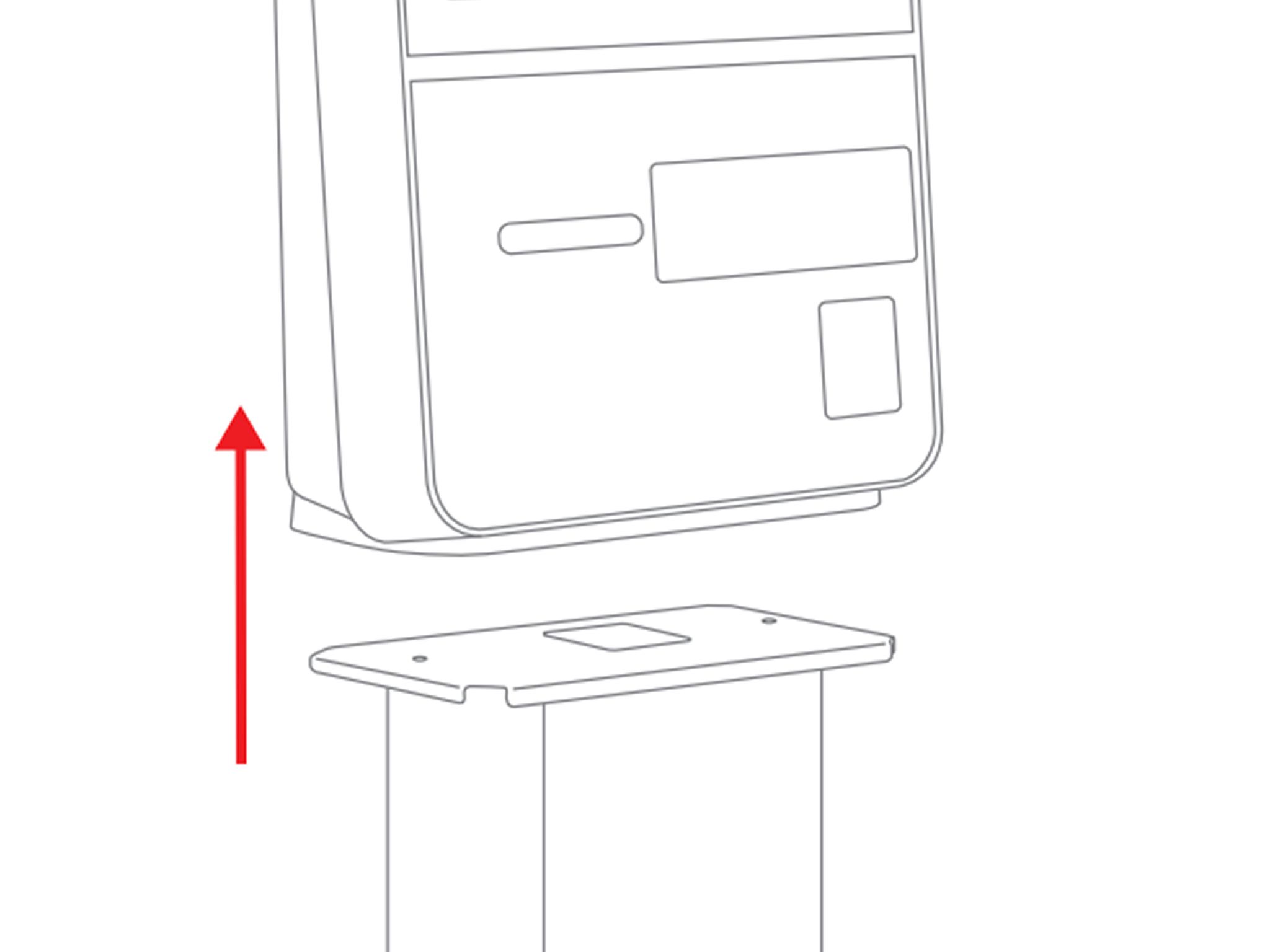

3) 키오스크 본체와 스탠드를 분리해 주세요.
유의해 주세요.
•
4번 과정을 진행하기 전, 탭 드릴 또는 드라이버로 나사 구멍 안쪽 도막을 제거해 주세요.
•
도막이 두꺼워 나사가 마모되거나 체결이 어려울 수 있어요.

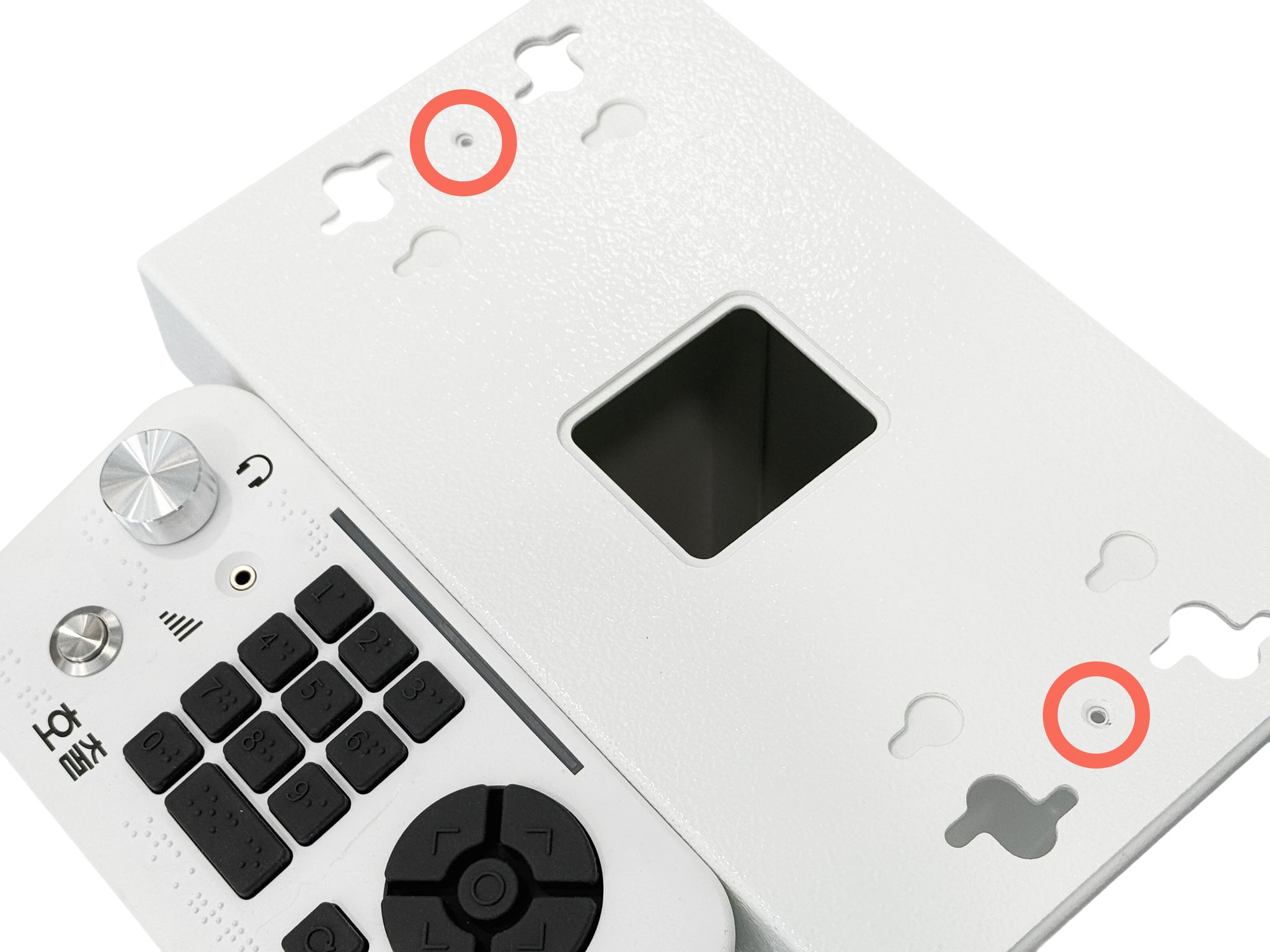

4) 조립된 브라켓을 스탠드 위에 올린 후, 양 쪽 구멍에 맞춰 접시머리 나사 2개를 체결해 주세요.

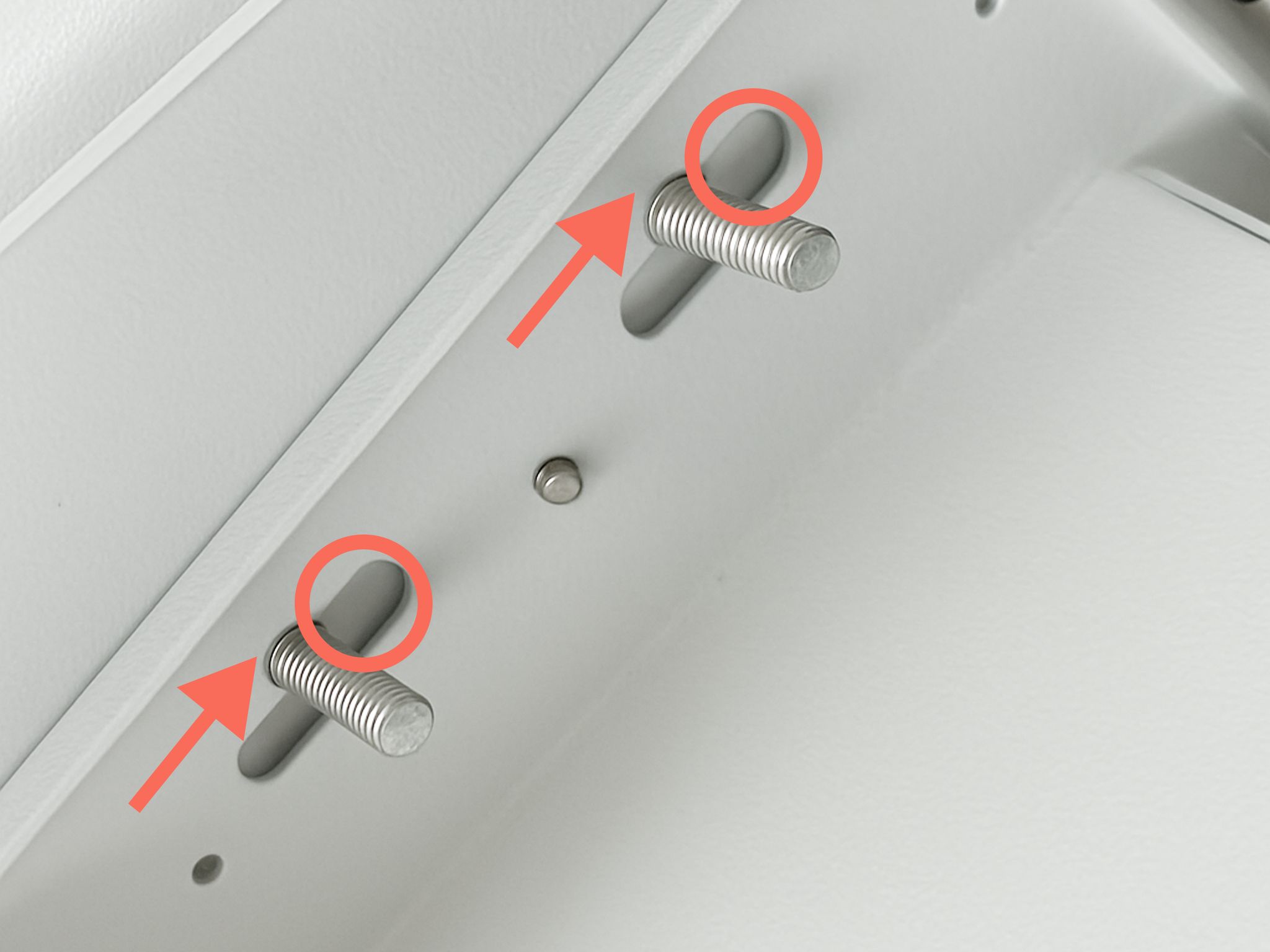

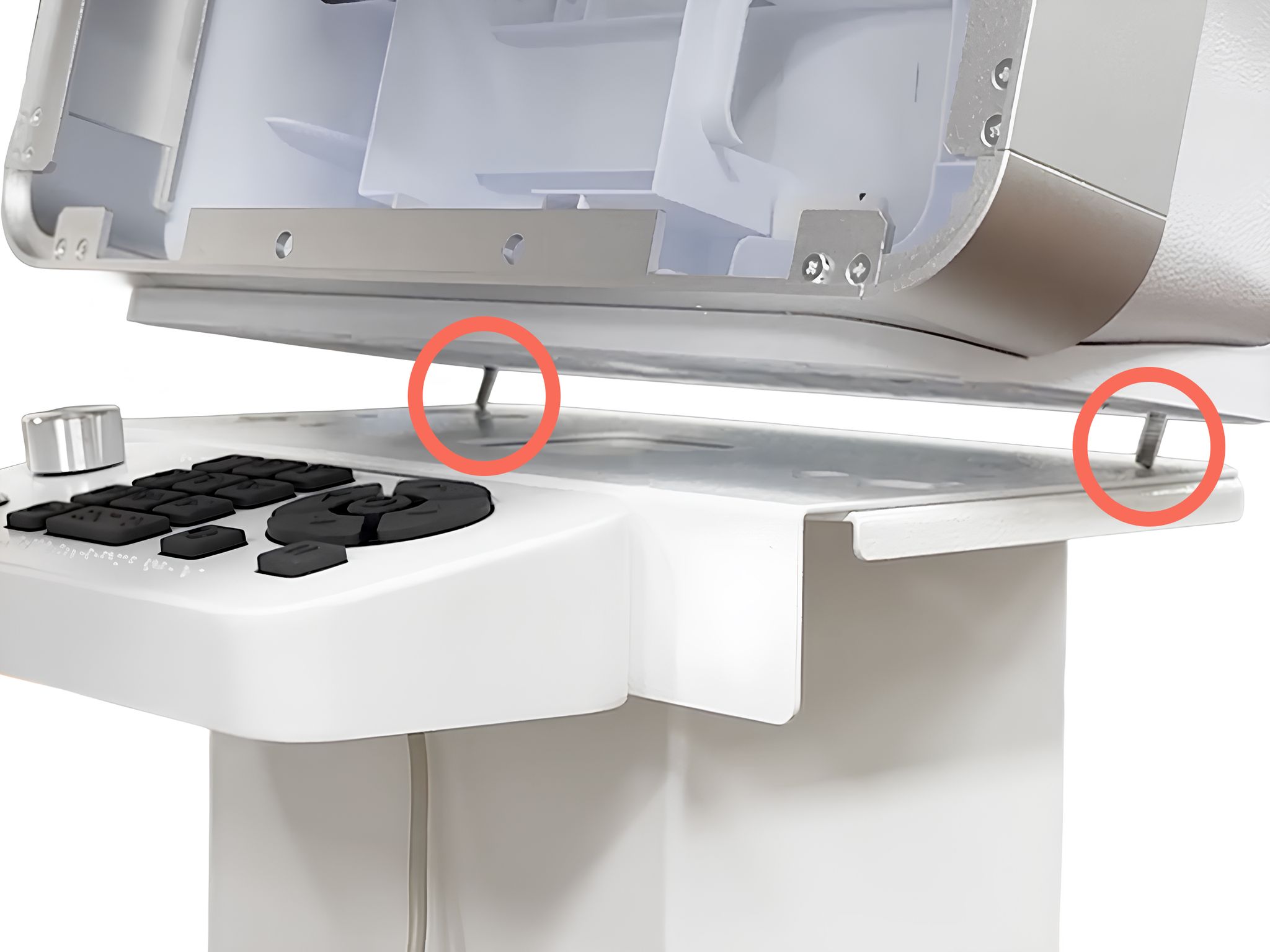

5) 표시된 곳에 볼트를 맞춰 키오스크 본체를 올려 결합해 주세요.

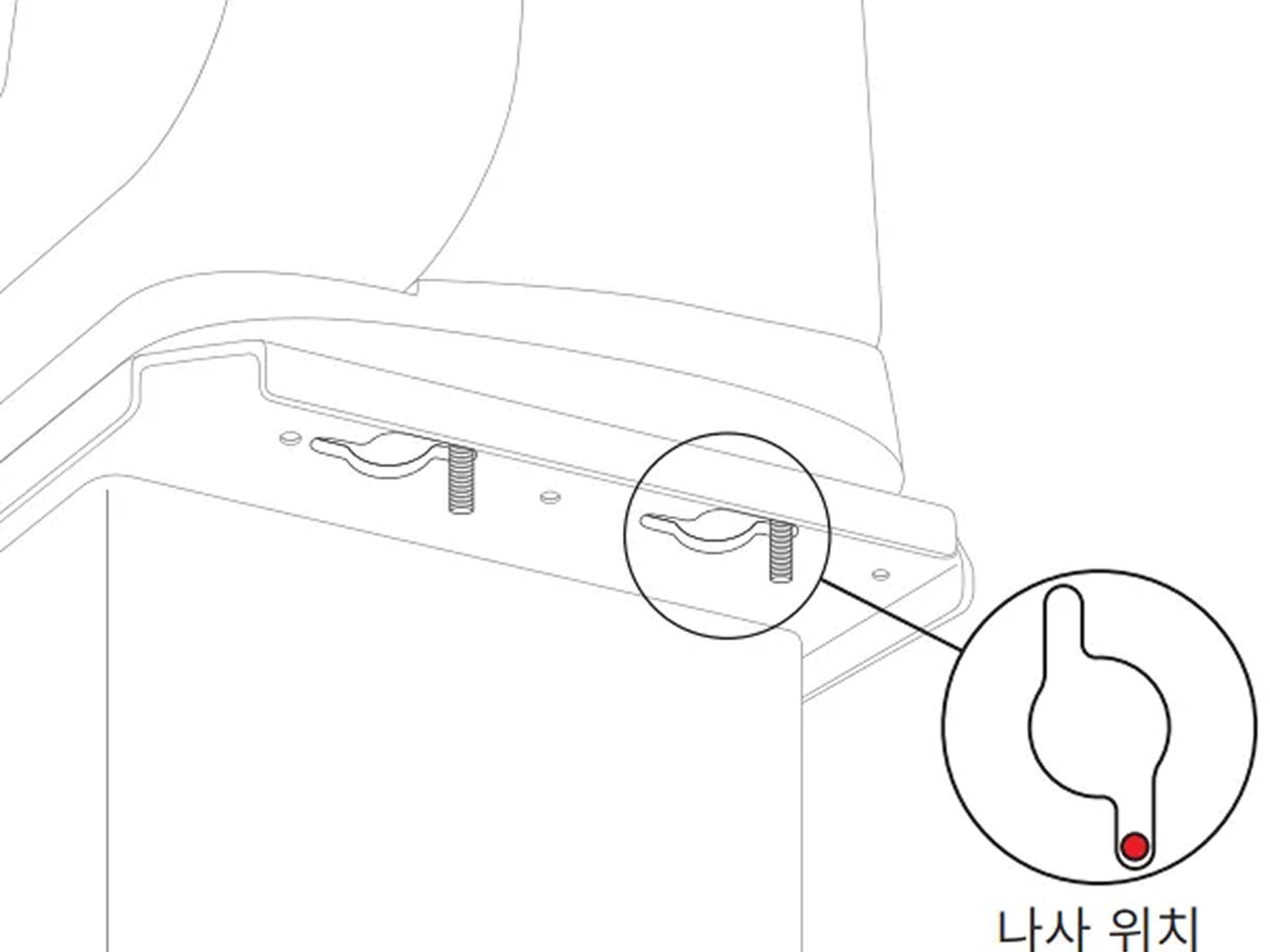

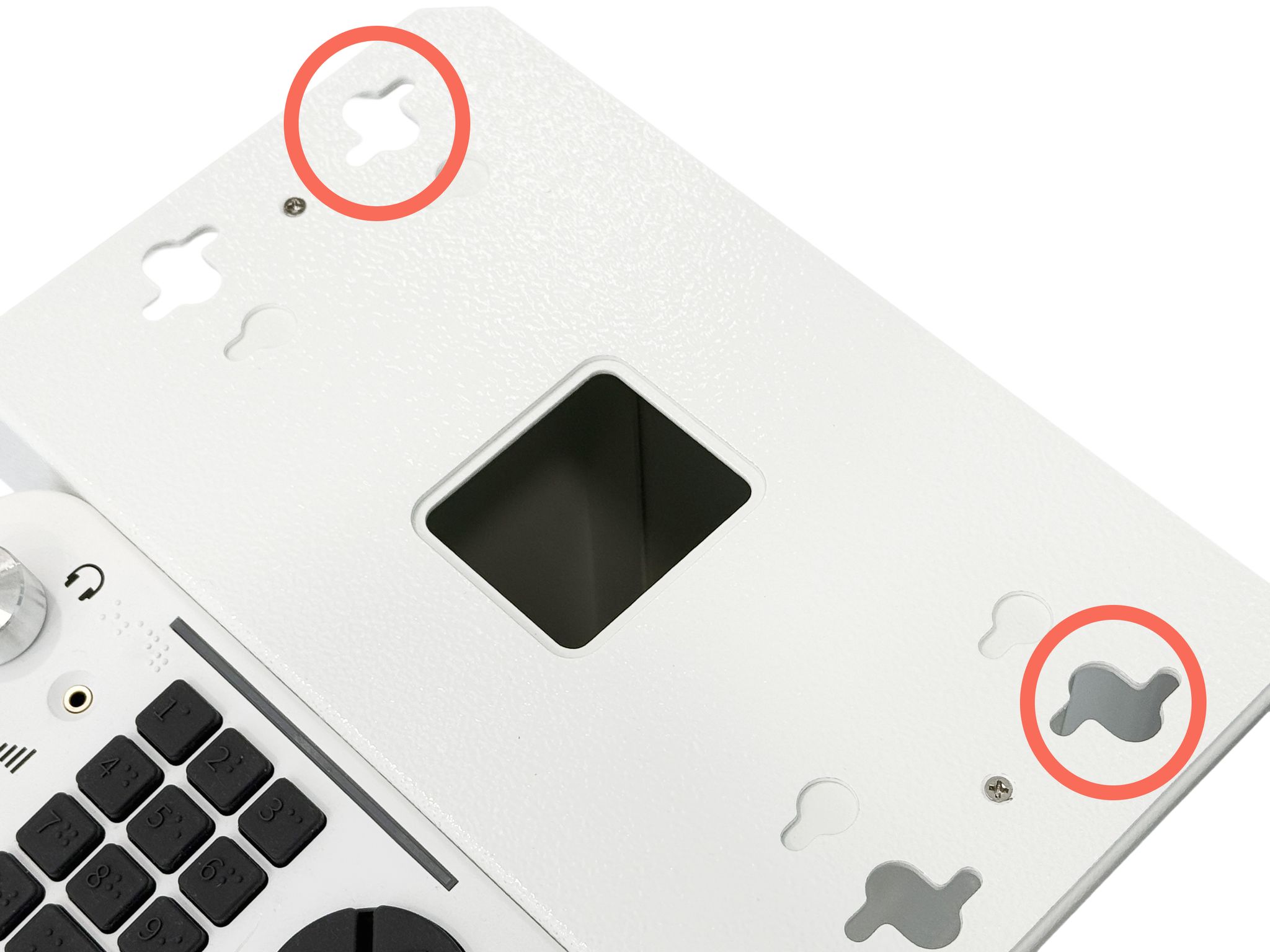

6) 결합된 상태에서 키오스크 본체를 뒤쪽으로 밀어, 표시된 위치에 나사를 조정해 주세요.

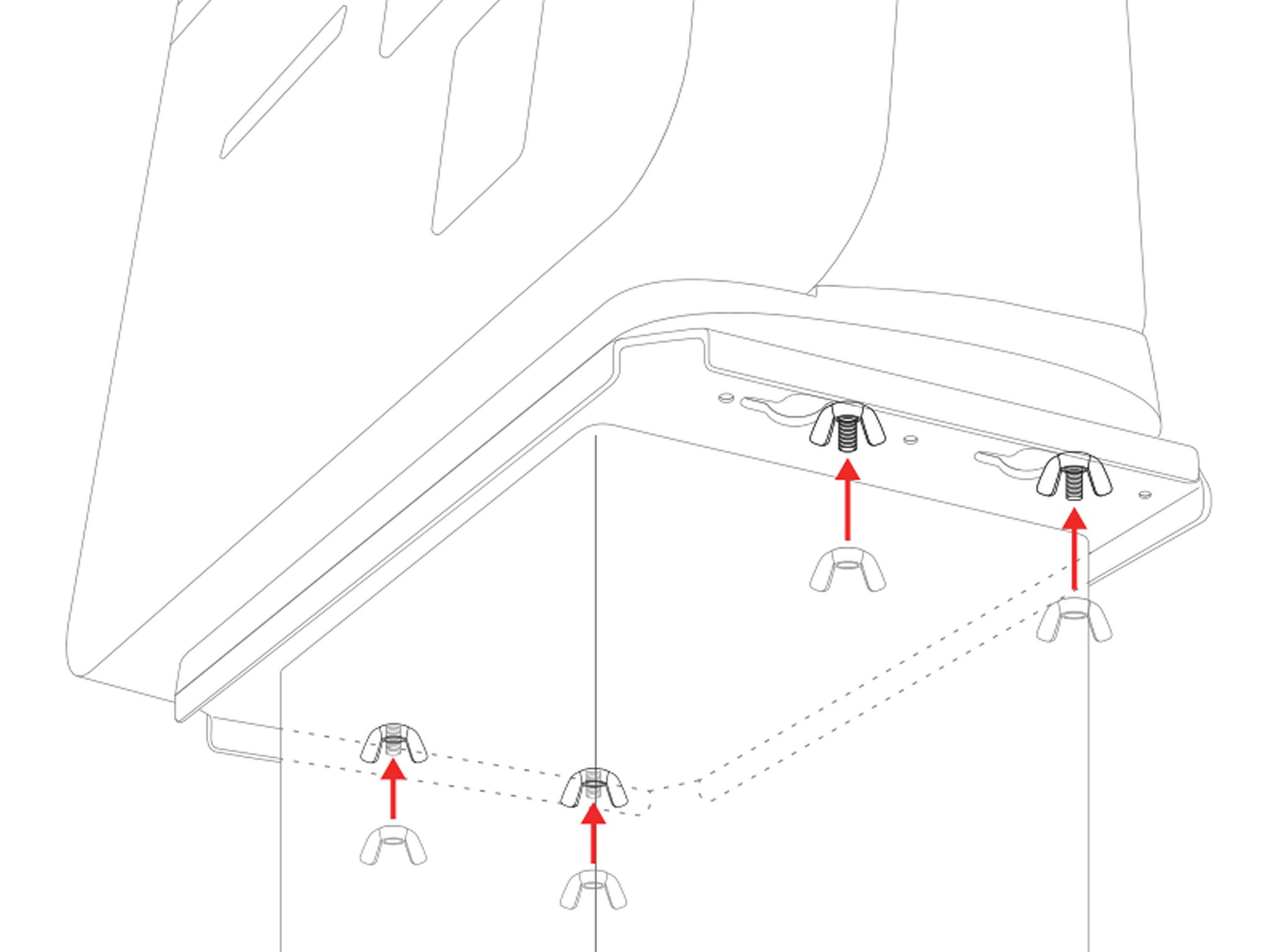

7) 나비 나사로 4곳을 체결해 주세요.

3. 선 연결

유의해 주세요.
•
안전을 위해 전원선은 가장 마지막에 연결해 주세요.

3-1. 배리어프리 키패드 케이블

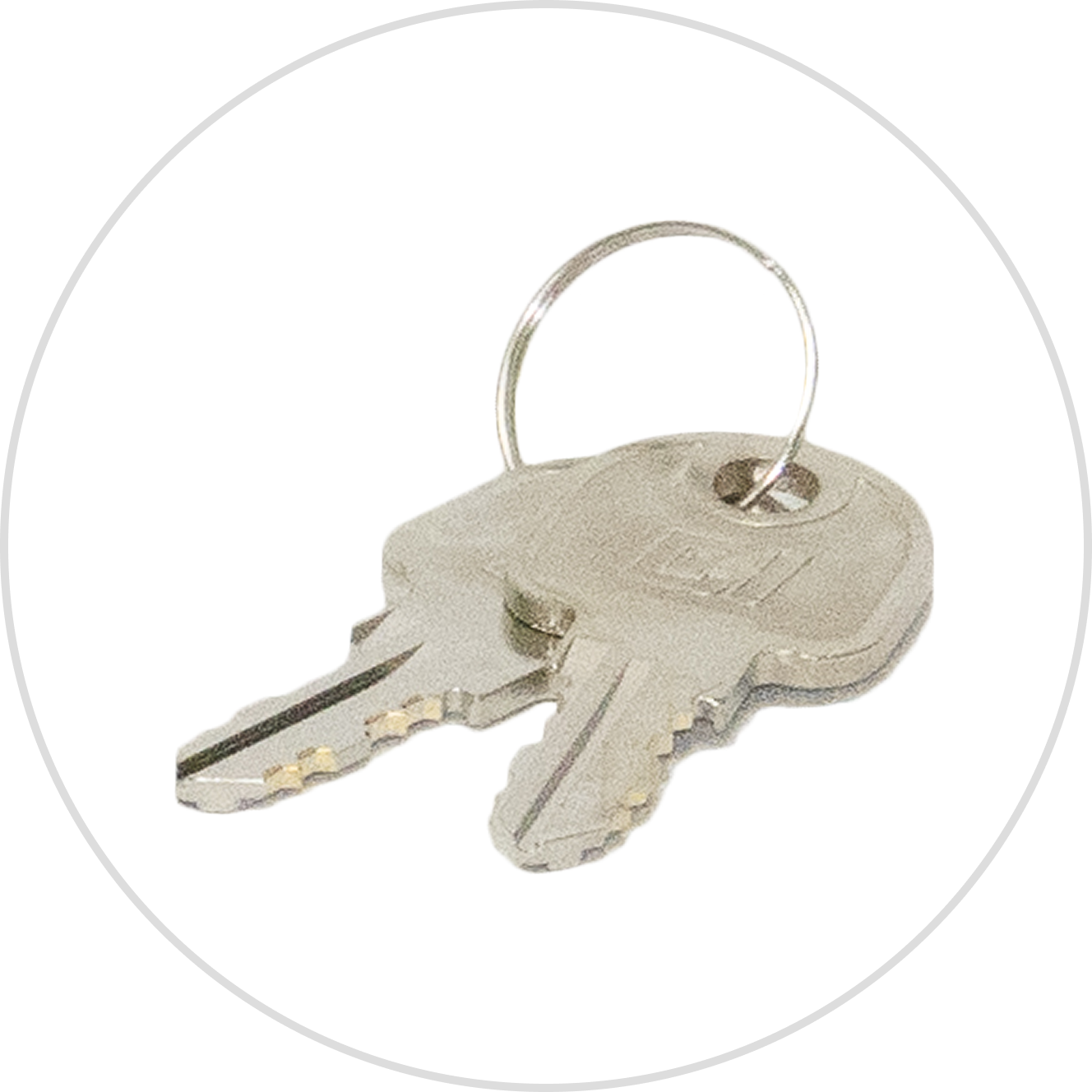

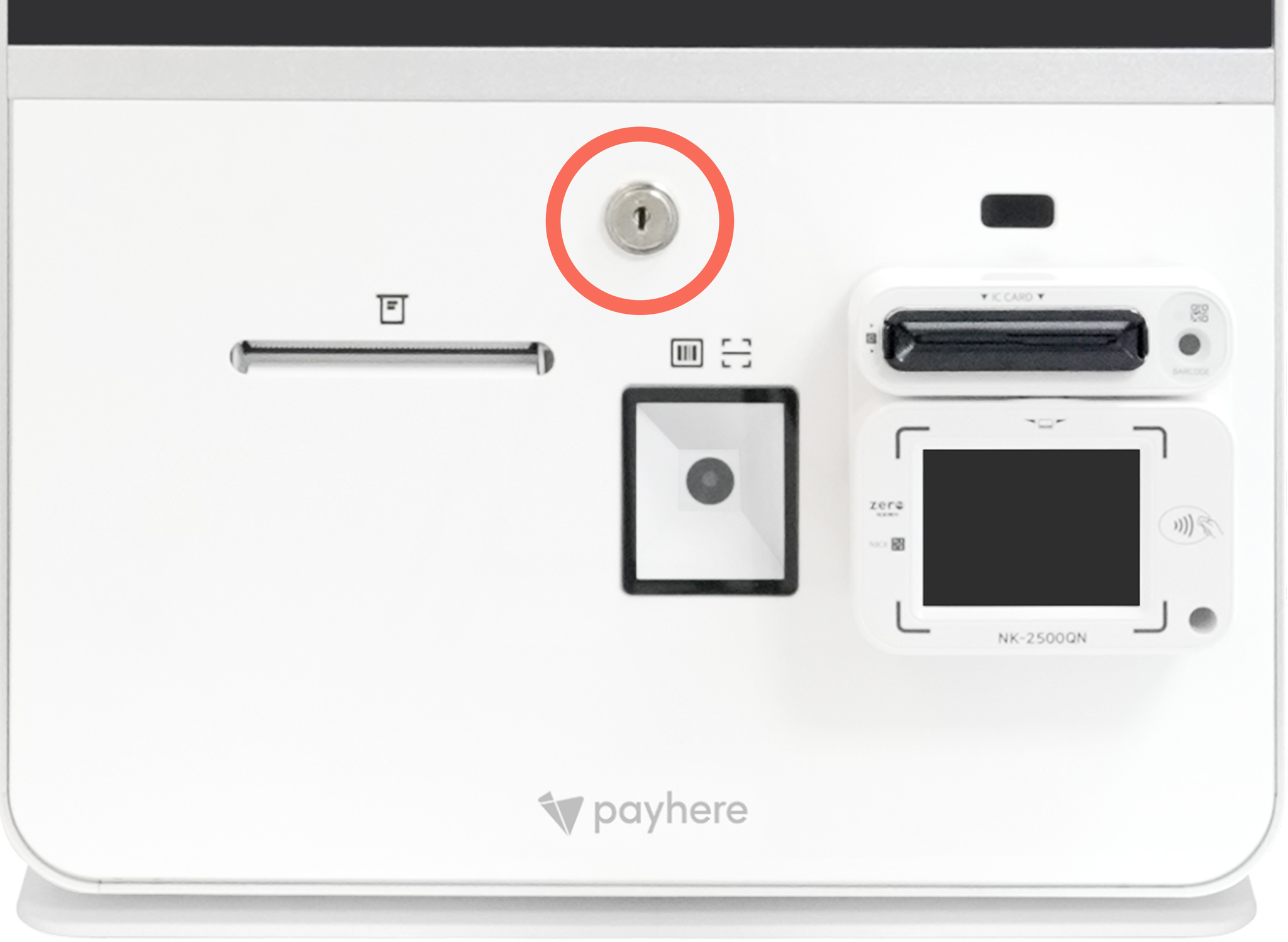

1) 동봉된 열쇠로 키오스크 정면을 열어주세요.

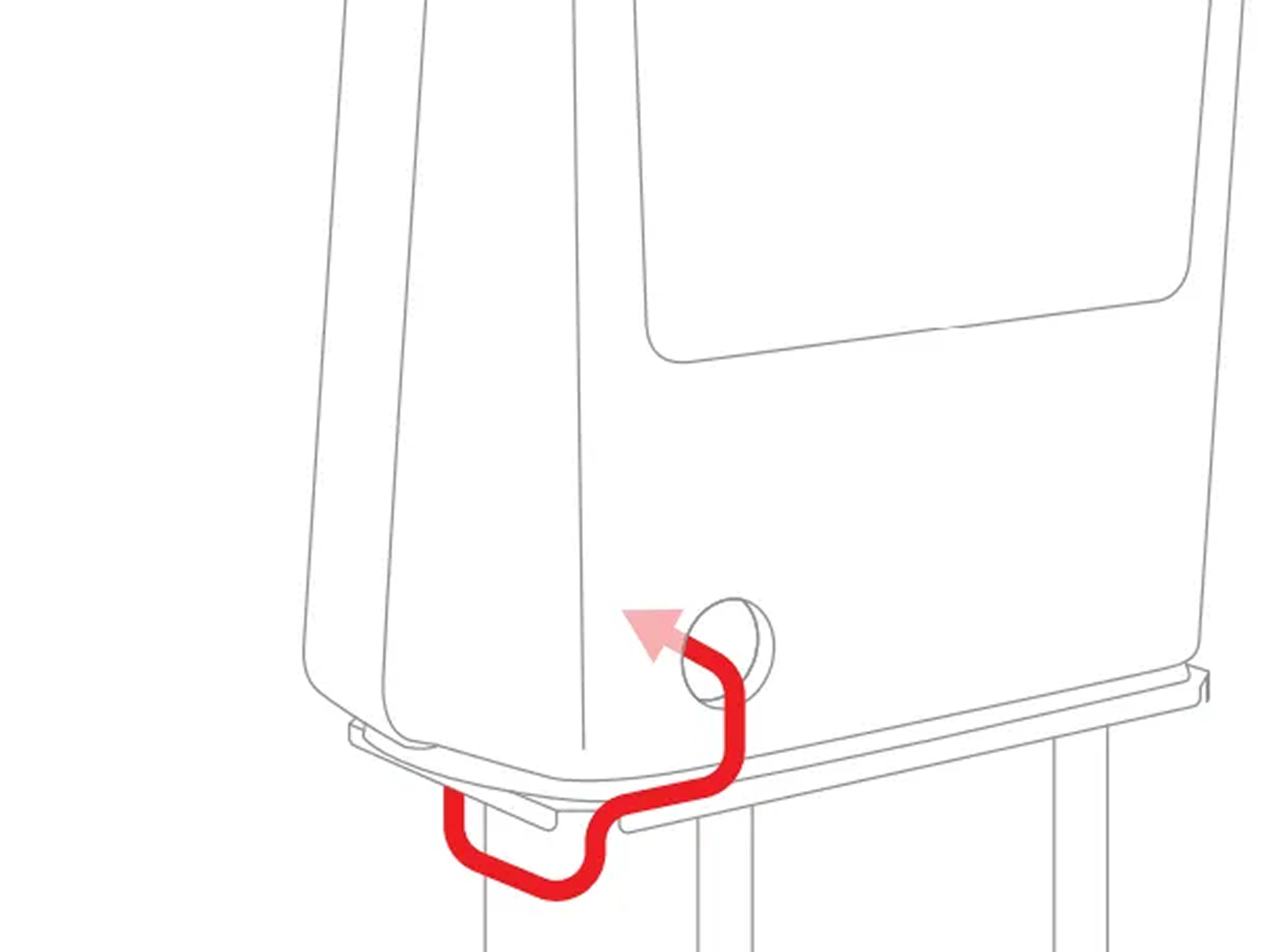

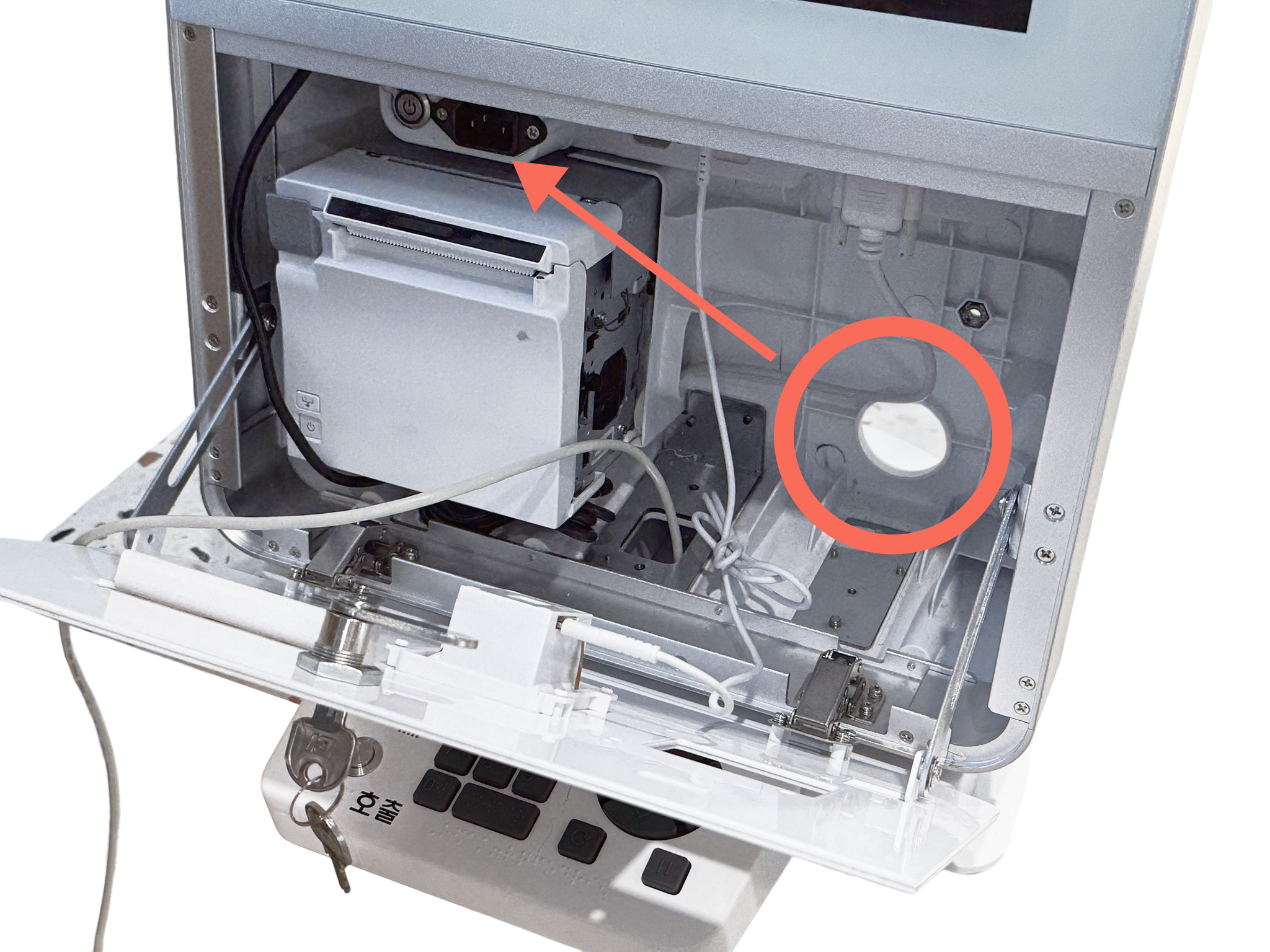

2) 키패드 선을 키오스크 본체 바깥쪽으로 둘러 표시된 쪽으로 넣어주세요.
참고해 주세요.
•
키패드 선은 본체를 둘러 연결하기 때문에 부득이하게 외부에 노출돼요.
•
따라서 선이 느슨하여 훼손되지 않도록 꼭 정리해 주세요.

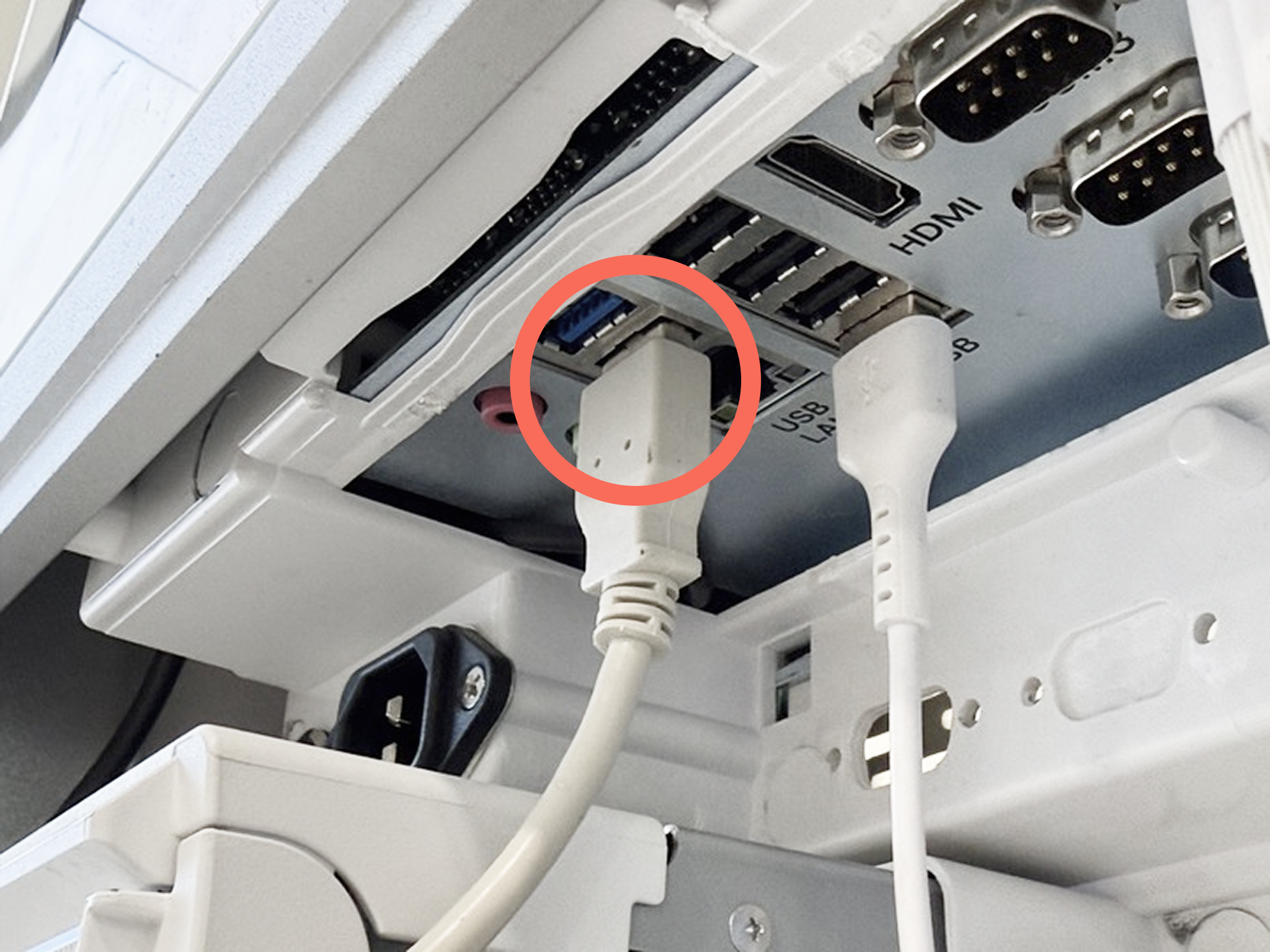

3) 표시된 USB 포트에 연결해 주세요.

3-2. 랜선

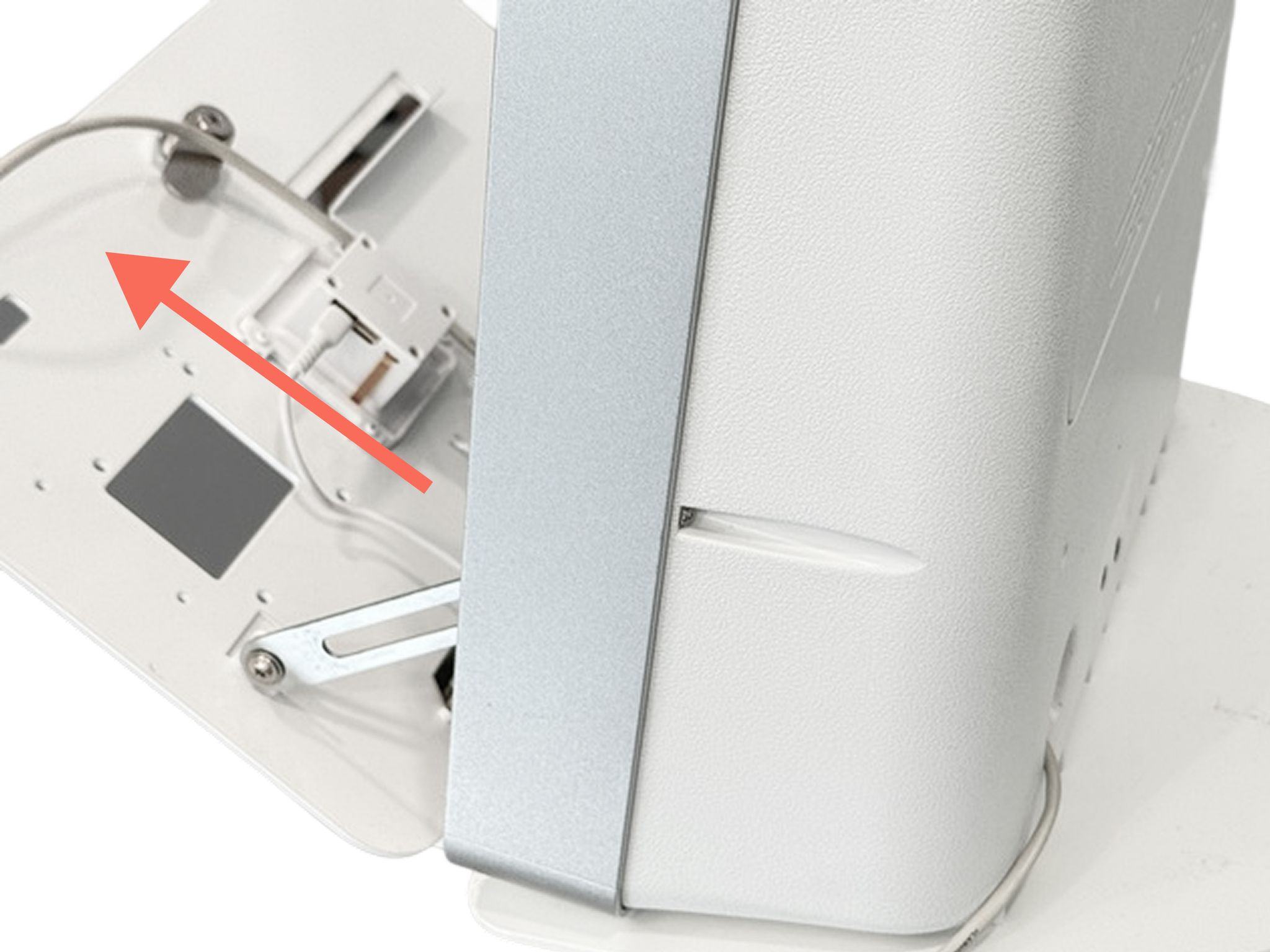

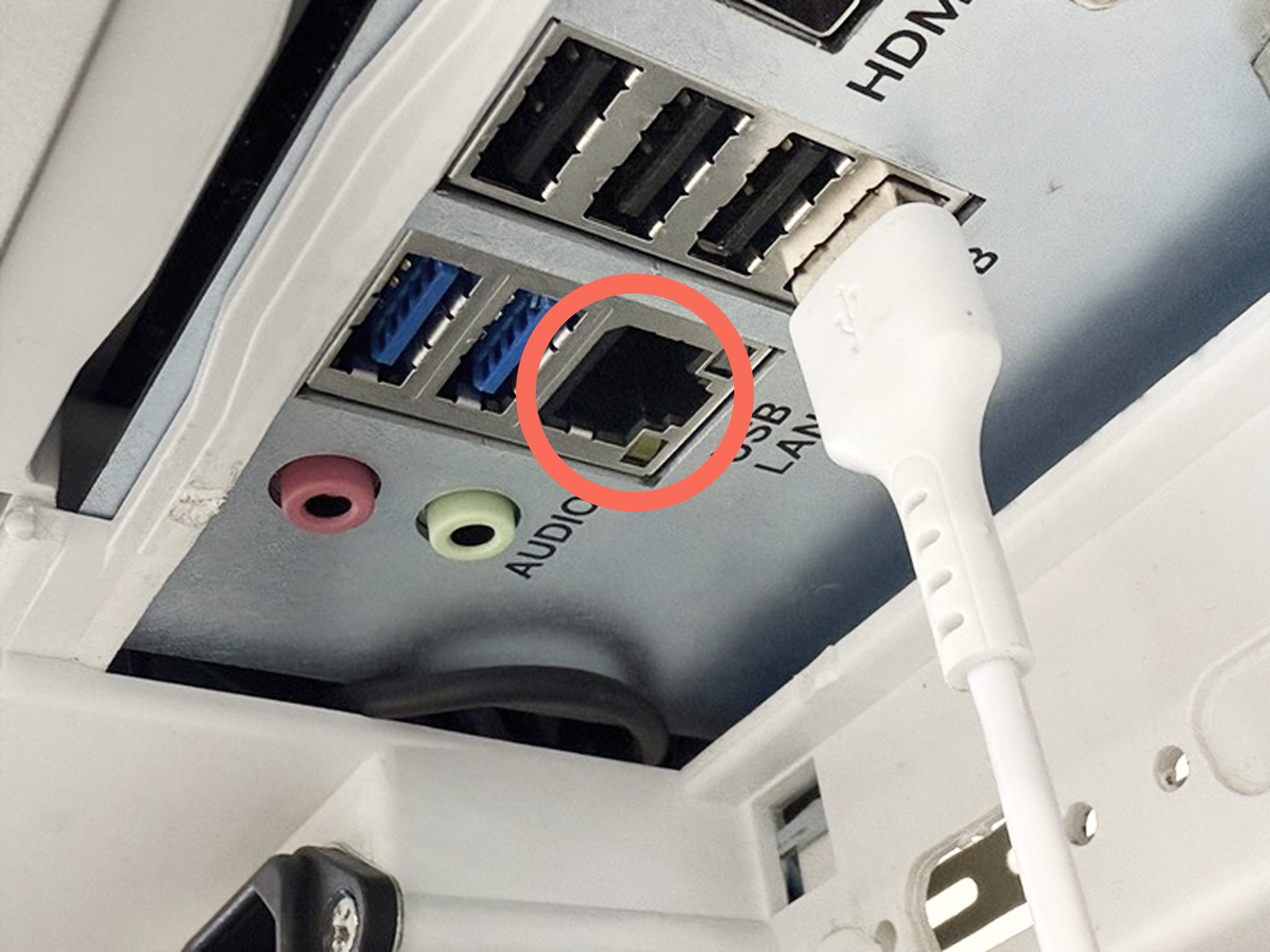

매장 공유기에 연결된 랜선을 안내된 방향으로 넣어 랜 포트에 연결해 주세요.

3-3. 전원선

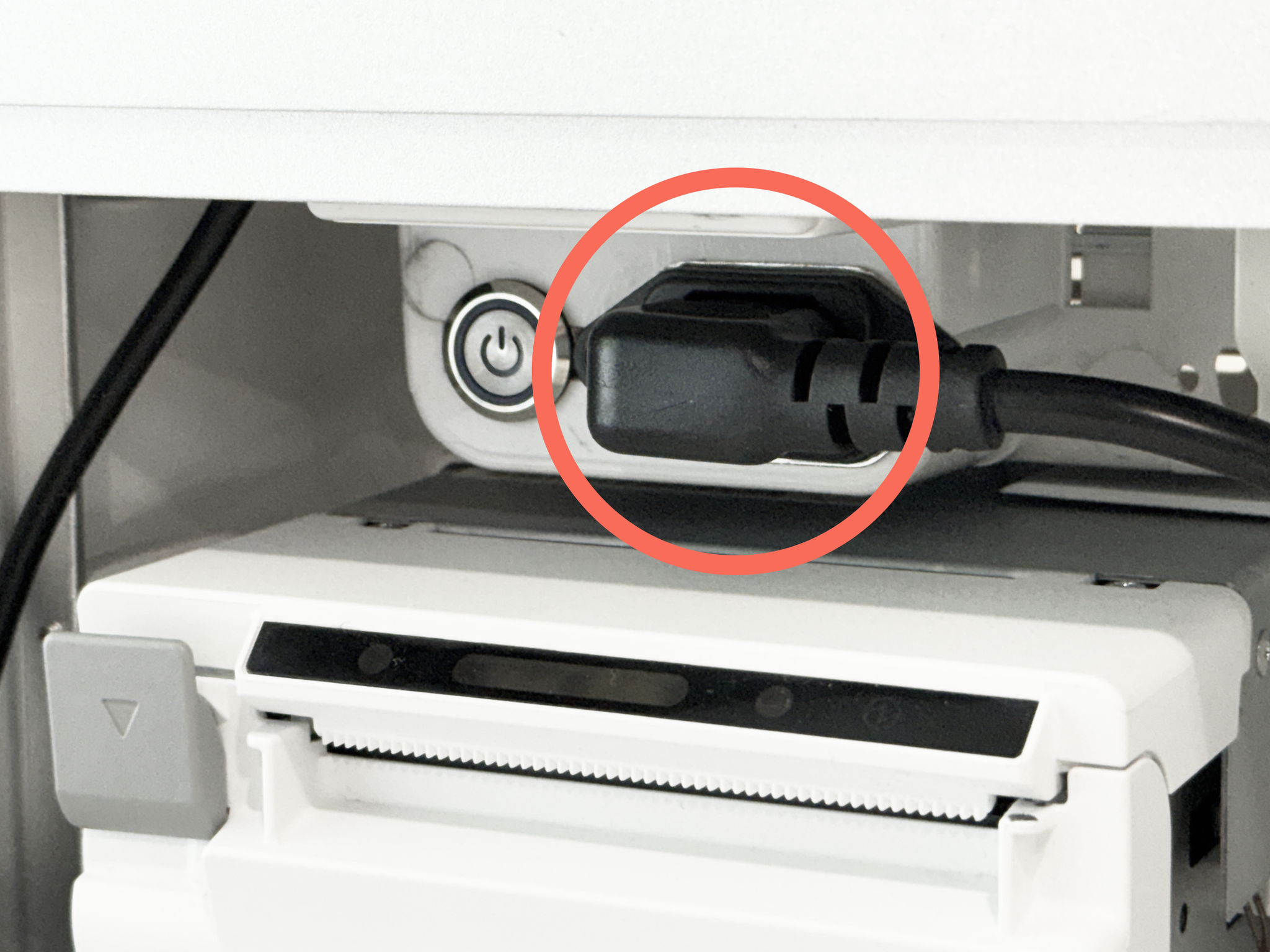

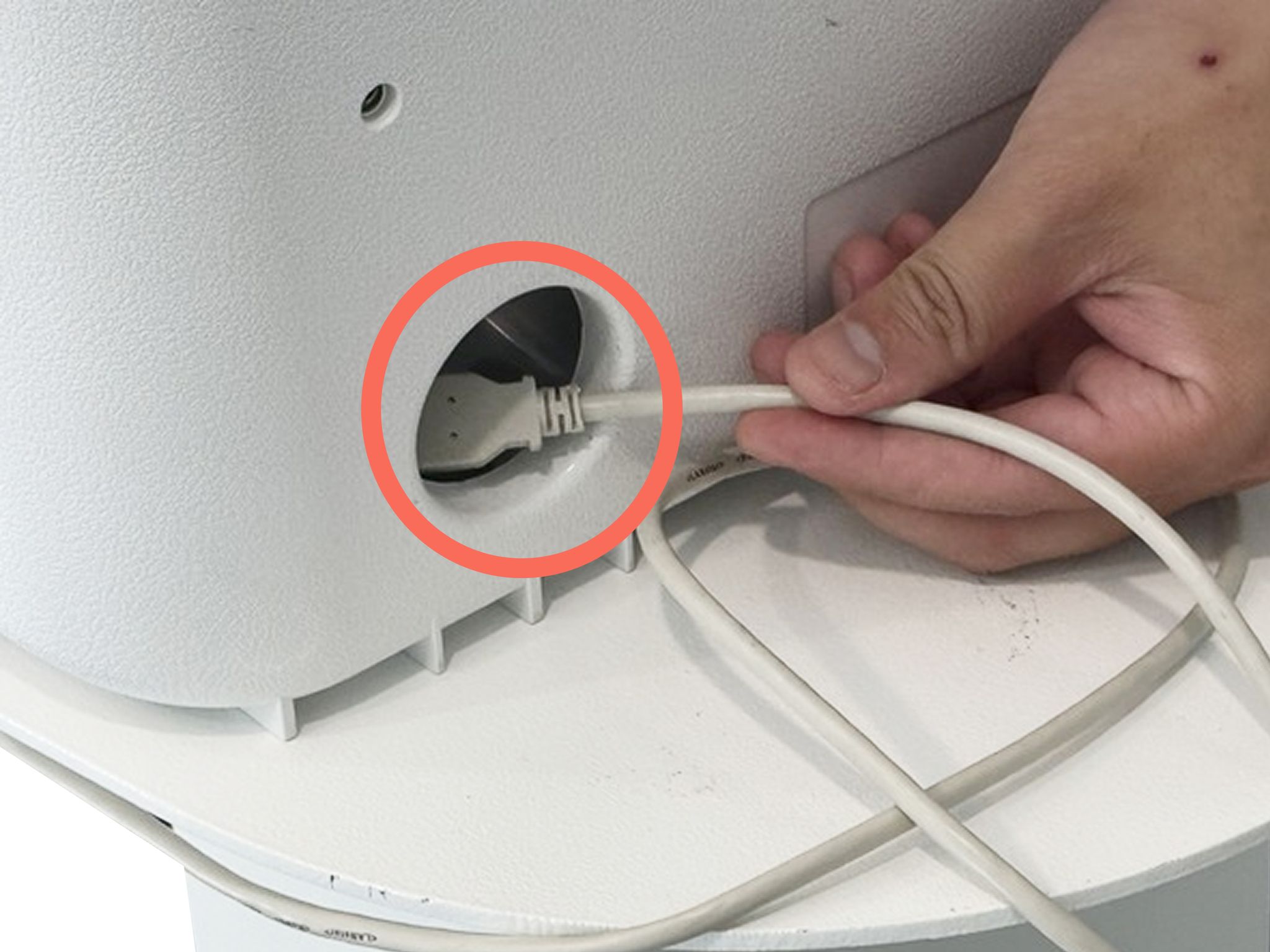

1) 전원선을 안내된 방향으로 넣어 전원 포트에 연결해 주세요.
2) 전원선을 연결하면, 자동으로 전원이 켜져요.
•

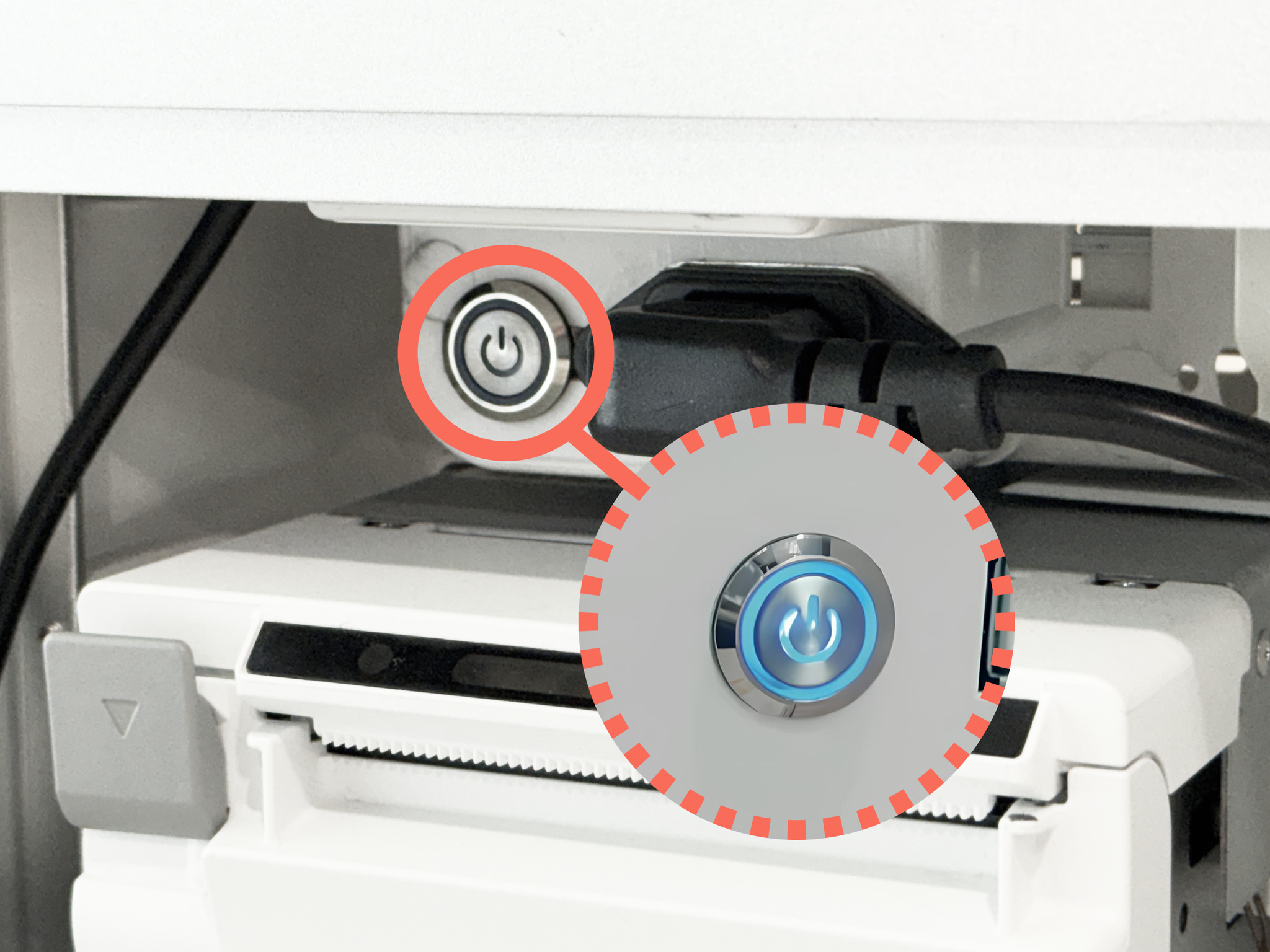

바로 켜지지 않을 경우, 왼쪽에 있는 전원 버튼을 눌러 주세요.

4. 영수증 장착

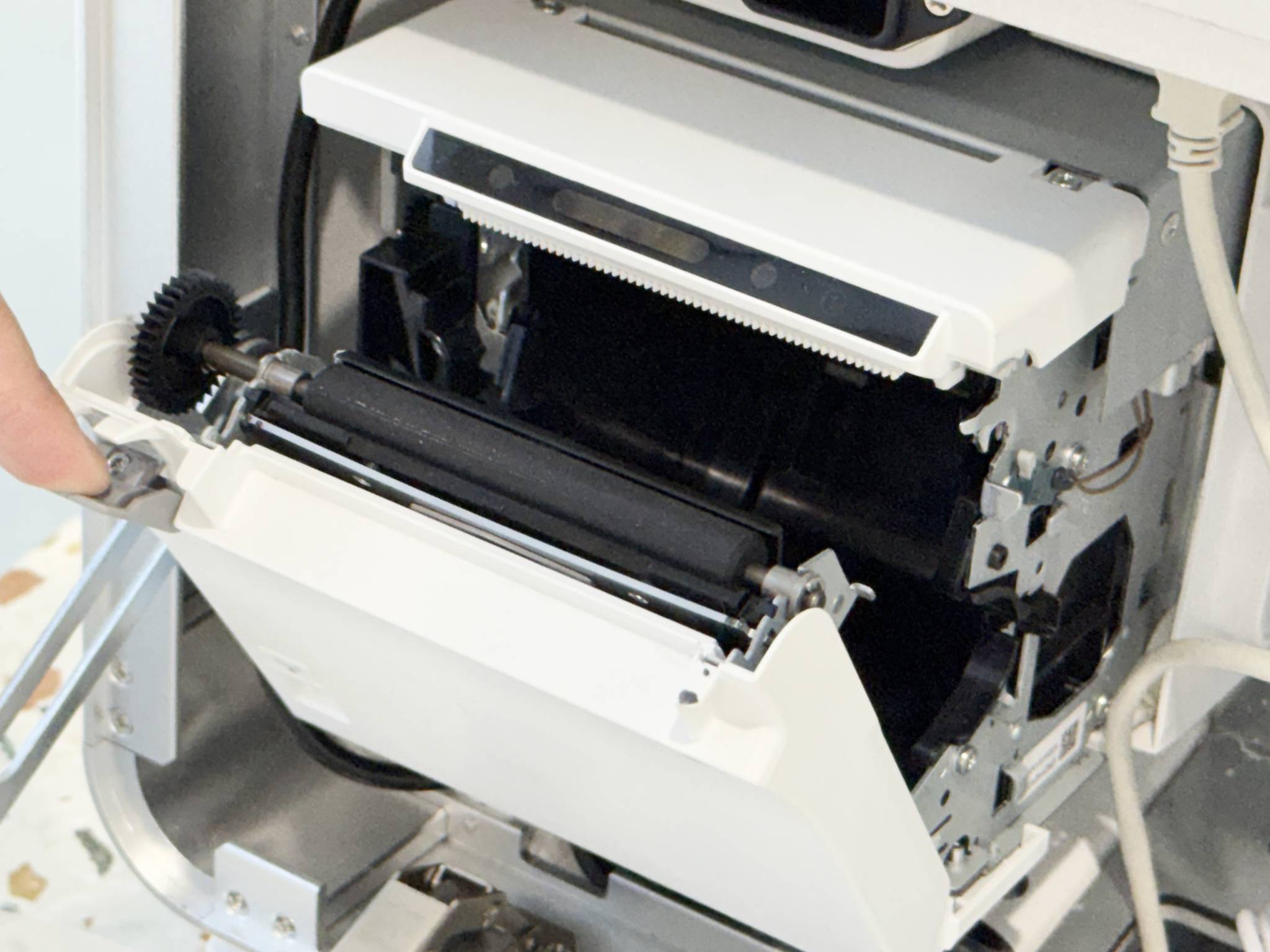

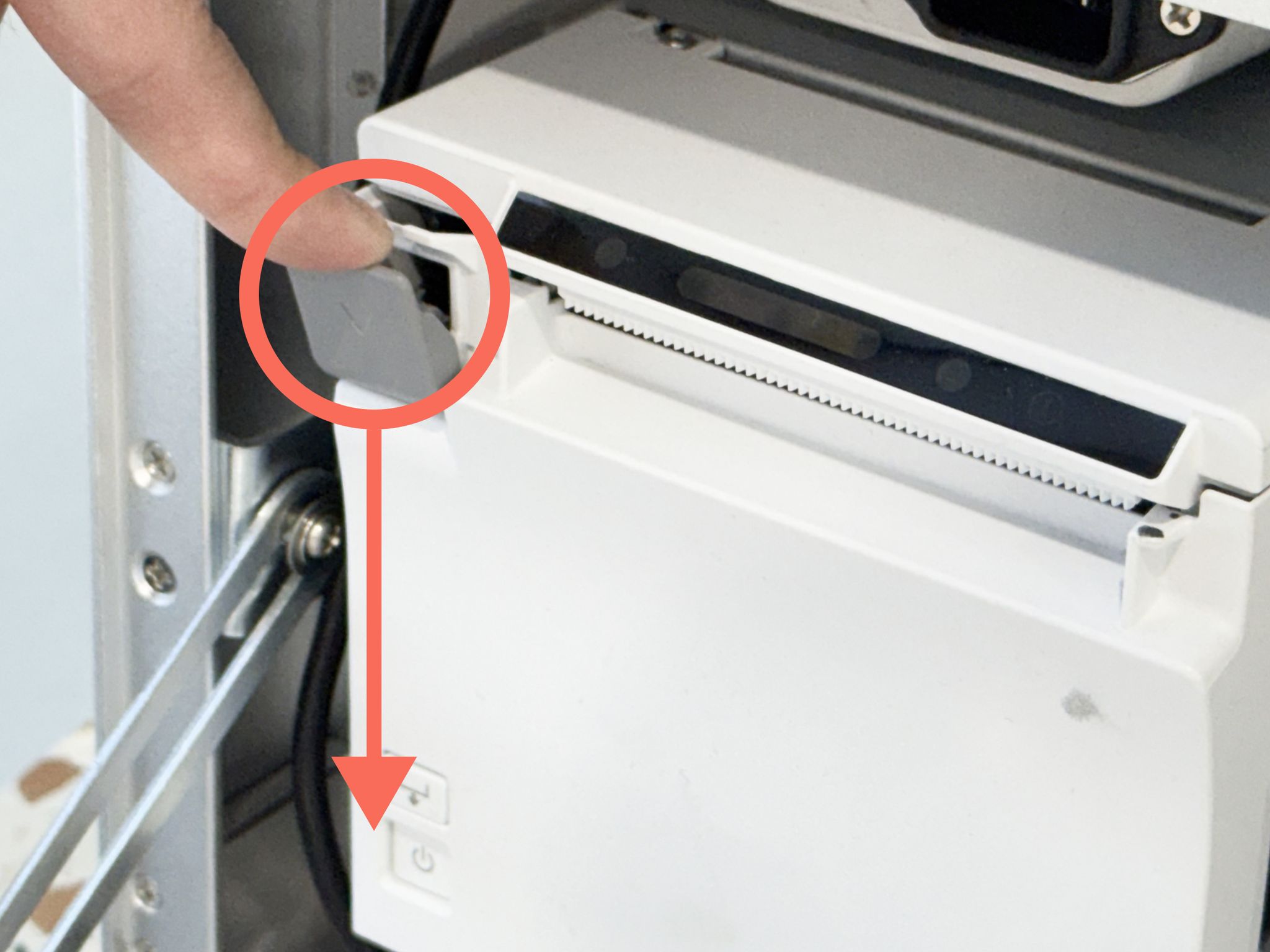

1) 영수증 프린터 커버 개폐 장치를 내려 주세요.

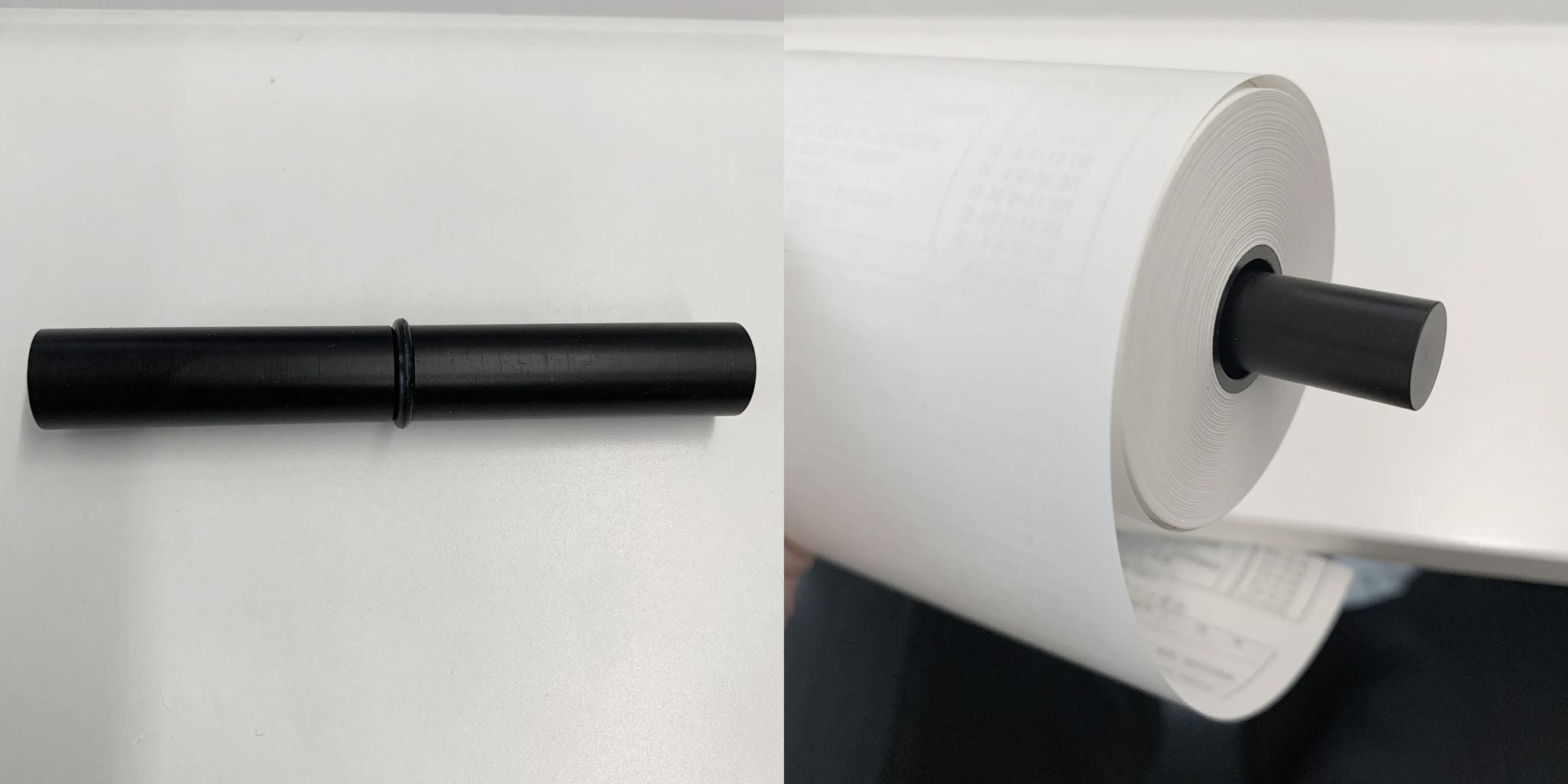

2) 롤 홀더를 영수증 용지 가운데에 넣어주세요.
3) 약관이 적힌 면이 아래를 향하도록 용지를 넣은 뒤, 끝부분이 바깥으로 살짝 나오도록 정렬해 준 후 덮개를 닫아 주세요.

5. 점자 스티커 및 블록 부착

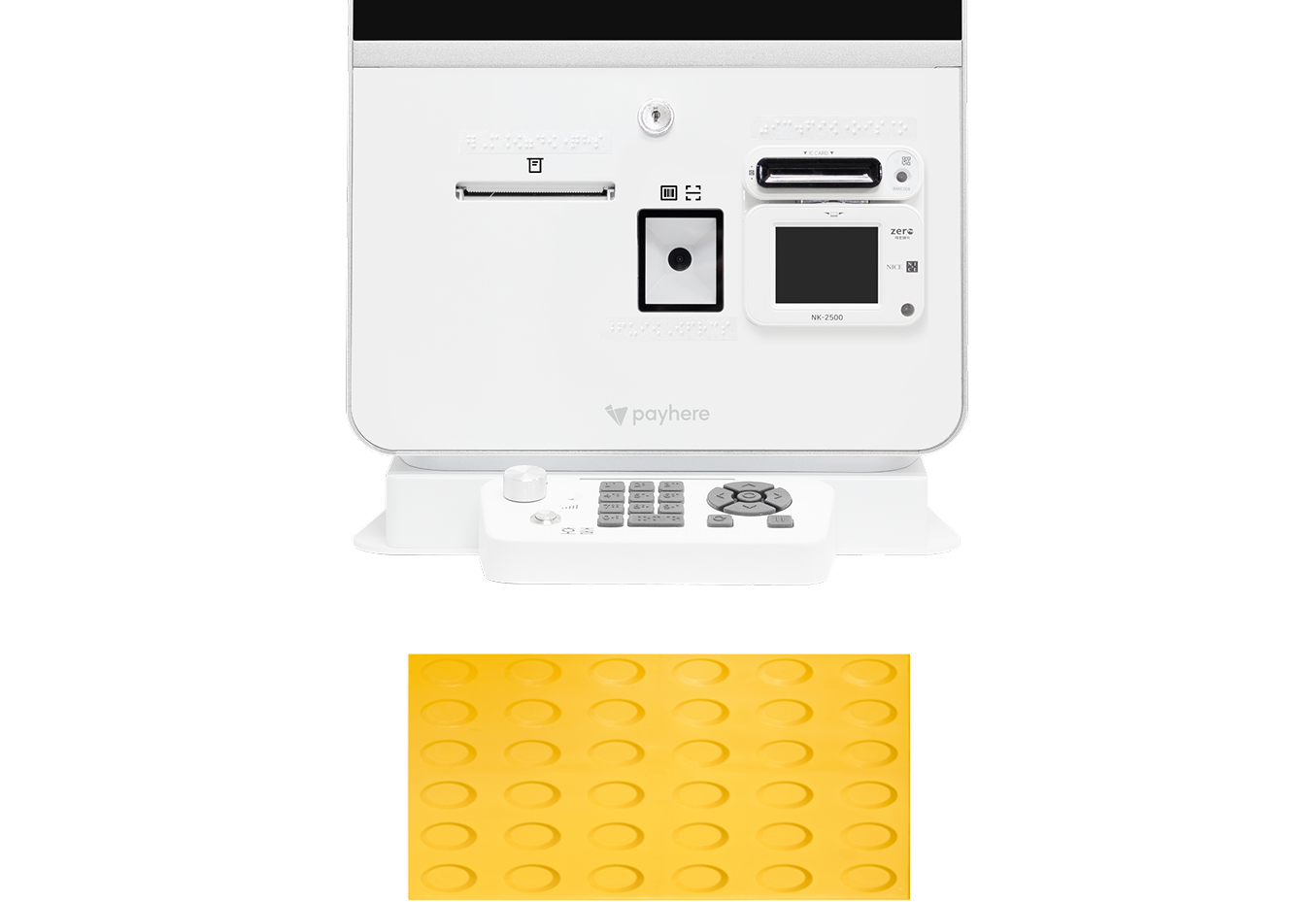

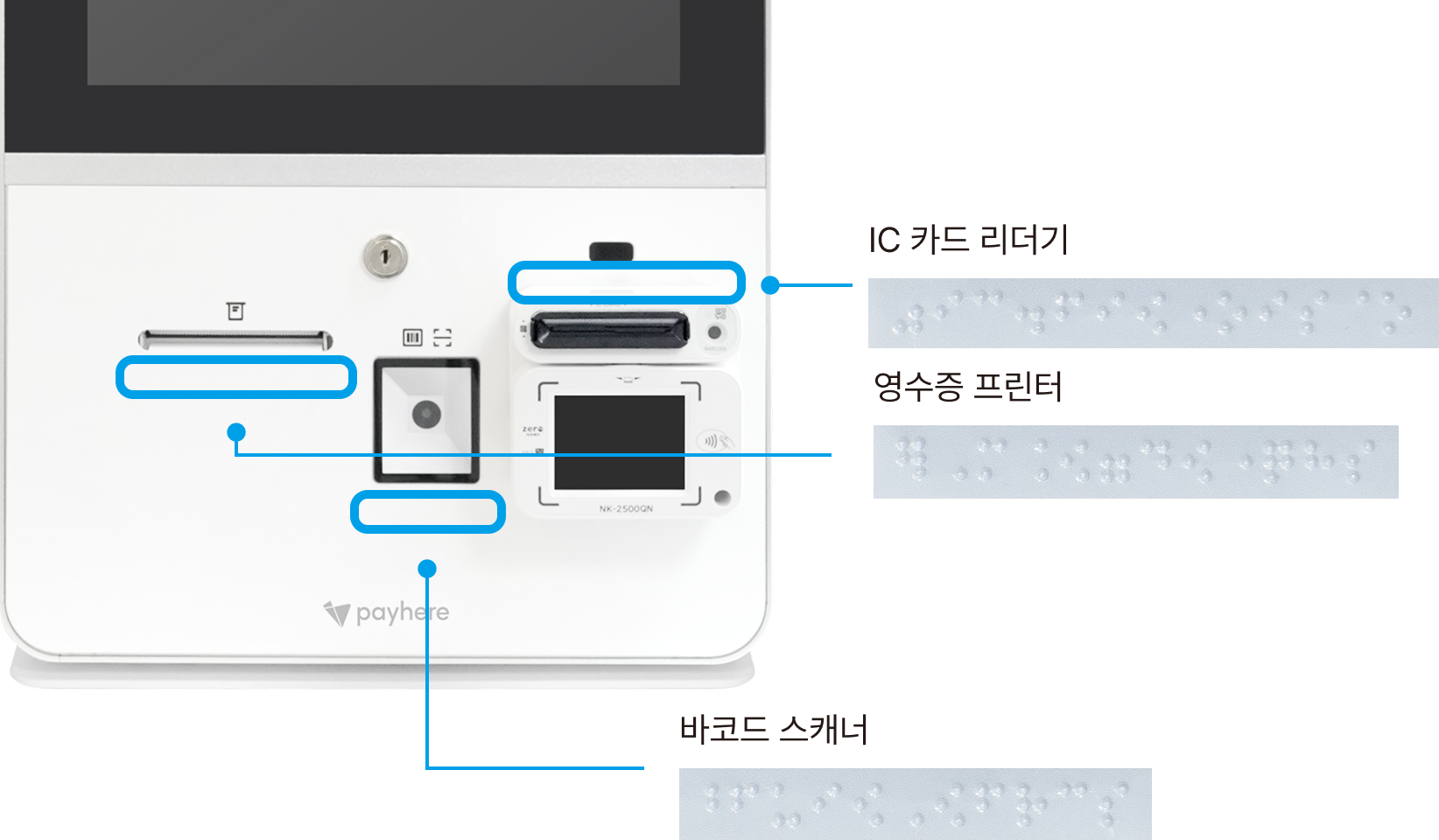

1) 점자 스티커는 안내된 위치에 맞춰 부착해 주세요.
2) 점자 블록은 기기 설치 위치에 맞춰 양면 테이프로 부착해 주세요.

6. 하드웨어 설치 완료

키오스크 하드웨어 설치가 완료됐어요.
•
에이전트 설치를 이어서 진행해 주세요.
